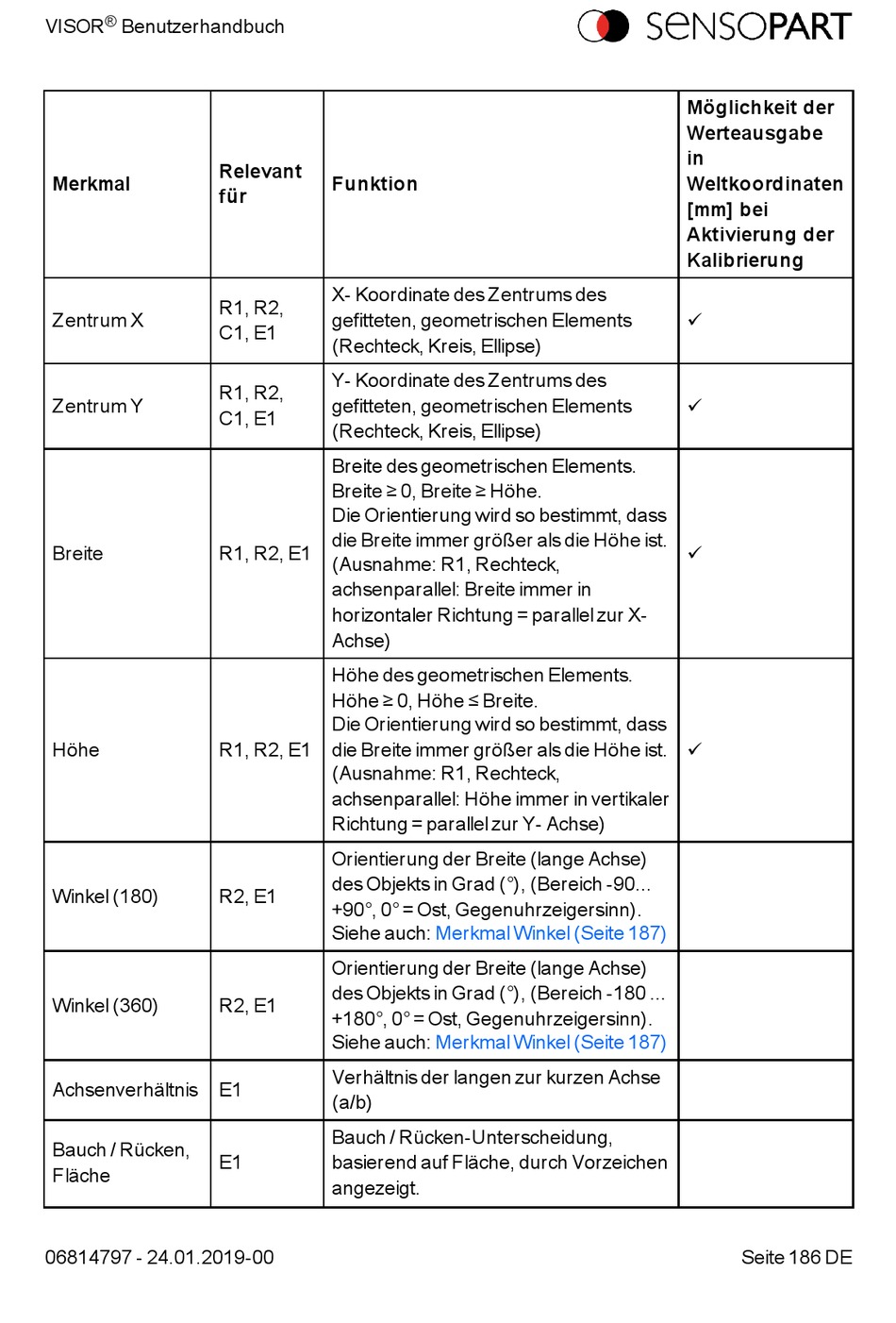

SENSOPART Visor Object Benutzerhandbuch Seite 186

®
VISOR Benutzerhandbuch
Merkmal
Zentrum X
Zentrum Y
Breite
Höhe
Winkel (180)
Winkel (360)
Achsenverhältnis
Bauch / Rücken,
Fläche
06814797 - 24.01.2019-00
Relevant
Funktion
für
X- Koordinate des Zentrums des
R1, R2,
gefitteten, geometrischen Elements
C1, E1
(Rechteck, Kreis, Ellipse)
Y- Koordinate des Zentrums des
R1, R2,
gefitteten, geometrischen Elements
C1, E1
(Rechteck, Kreis, Ellipse)
Breite des geometrischen Elements.
Breite ≥ 0, Breite ≥ Höhe.
Die Orientierung wird so bestimmt, dass
die Breite immer größer als die Höhe ist.
R1, R2, E1
(Ausnahme: R1, Rechteck,
achsenparallel: Breite immer in
horizontaler Richtung = parallel zur X-
Achse)
Höhe des geometrischen Elements.
Höhe ≥ 0, Höhe ≤ Breite.
Die Orientierung wird so bestimmt, dass
R1, R2, E1 die Breite immer größer als die Höhe ist.
(Ausnahme: R1, Rechteck,
achsenparallel: Höhe immer in vertikaler
Richtung = parallel zur Y- Achse)
Orientierung der Breite (lange Achse)
des Objekts in Grad (°), (Bereich -90...
R2, E1
+90°, 0° = Ost, Gegenuhrzeigersinn).
Siehe auch:
Orientierung der Breite (lange Achse)
des Objekts in Grad (°), (Bereich -180 ...
R2, E1
+180°, 0° = Ost, Gegenuhrzeigersinn).
Siehe auch:
Verhältnis der langen zur kurzen Achse
E1
(a/b)
Bauch / Rücken-Unterscheidung,
E1 basierend auf Fläche, durch Vorzeichen
angezeigt.
Merkmal Winkel (Seite 187)
Merkmal Winkel (Seite 187)
Möglichkeit der
Werteausgabe
in
Weltkoordinaten
[mm] bei
Aktivierung der
Kalibrierung
ü
ü
ü
ü
Seite 186 DE
