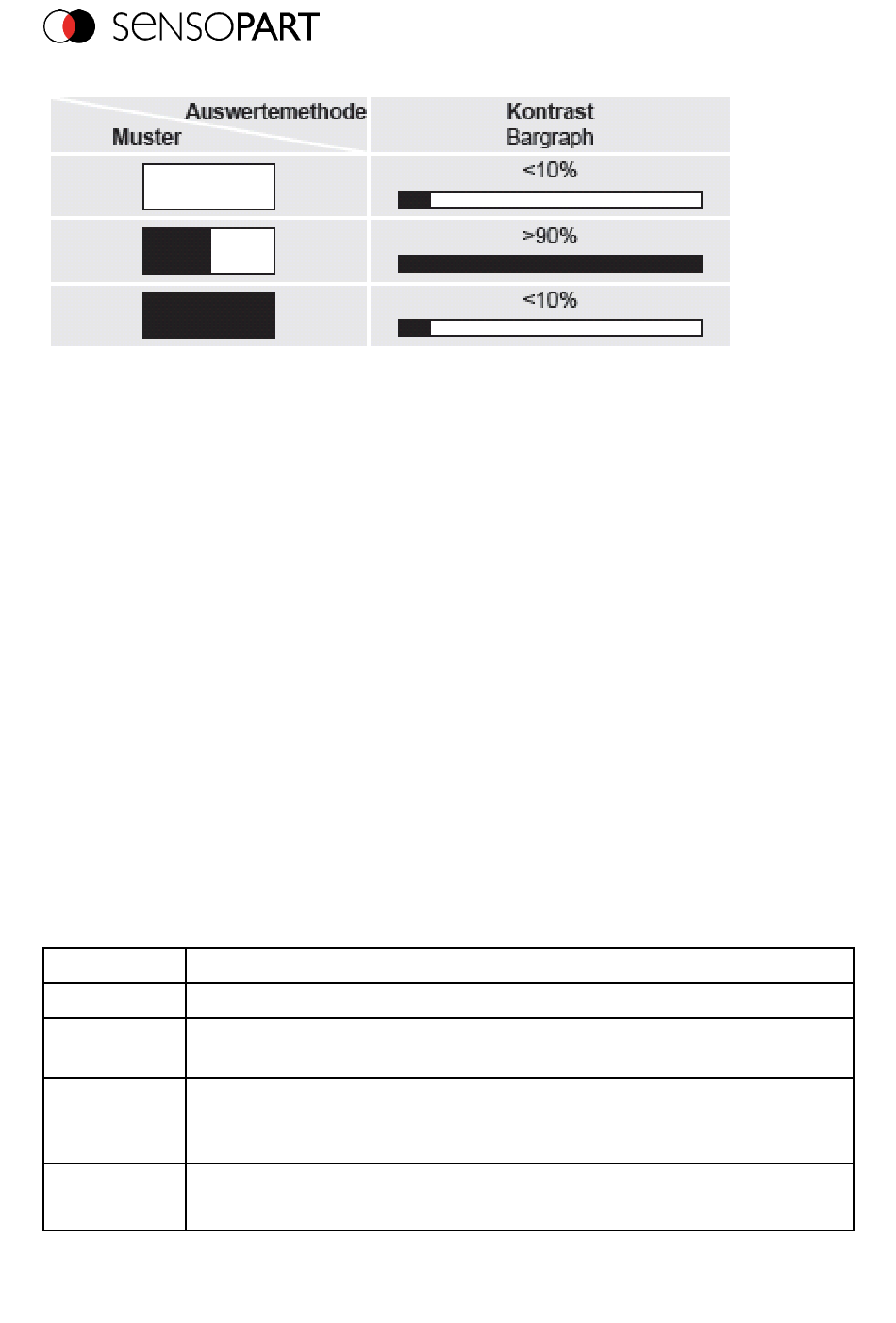

Abbildung 116: Kontrast Erläuterung

10.3.6 Detektor Graustufe

Bei diesem Detektor wird im ersten Schritt mit den beiden Limitschiebern des Parameters
„Grauschwelle" der Wertebereich der Grauwerte festgelegt, die im Suchbereich auftreten
dürfen.
Im zweiten Schritt wird unter „Schaltschwelle" der Flächenanteil (in %) des Suchbereiches
definiert, der die in Schritt 1 definierten Grauwerten aufweisen muss, um ein positives Ergebnis
zu liefern.
Durch die jeweilige Invertierung können alle denkbaren Kombinationen eingestellt werden, auch
solche bei denen z.B. nur Grauwerte am oberen und unteren Rand des Wertebereichs zulässig
sind. Die Lage der hellen bzw. dunklen Pixel ist hier irrelevant.
Unter „Einzeichnungen" können als Auswahlhilfe die Pixel, die einen Grauwert innerhalb (Gültige
Pixel) oder außerhalb (Ungültige Pixel) der Grauwertbereichsfestlegung unter „Grauschwelle"
aufweisen, farbig markiert werden. So können sehr leicht z.B. Störpixel / Bereiche, die nicht vom
Grauwertbereich abgedeckt sind erfasst werden.

10.3.6.1 Reiter Grauschwelle

Parameter-Beschreibung:
Parameter Funktion
Grauschwelle Wertebereich in dem die Grauwerte akzeptiert werden
Prozentualer Anteil der Fläche, die die unter „Grauschwelle" definierten
Schaltschwelle
Grauwerte aufweisen muss
Die Form des Suchbereiches kann als Rechteck, Kreis oder als Freiform
Suchbereich
gewählt werden. Wenn Freiform gewählt wird, ist „Suchbereich bearbeiten"
(Form)
aktiv.
Auswahl der Pixel, die einen Grauwert innerhalb (Gültige Pixel) oder
Einzeichnung
außerhalb (Ungültige Pixel) der Grauwertbereichsfestlegung unter
