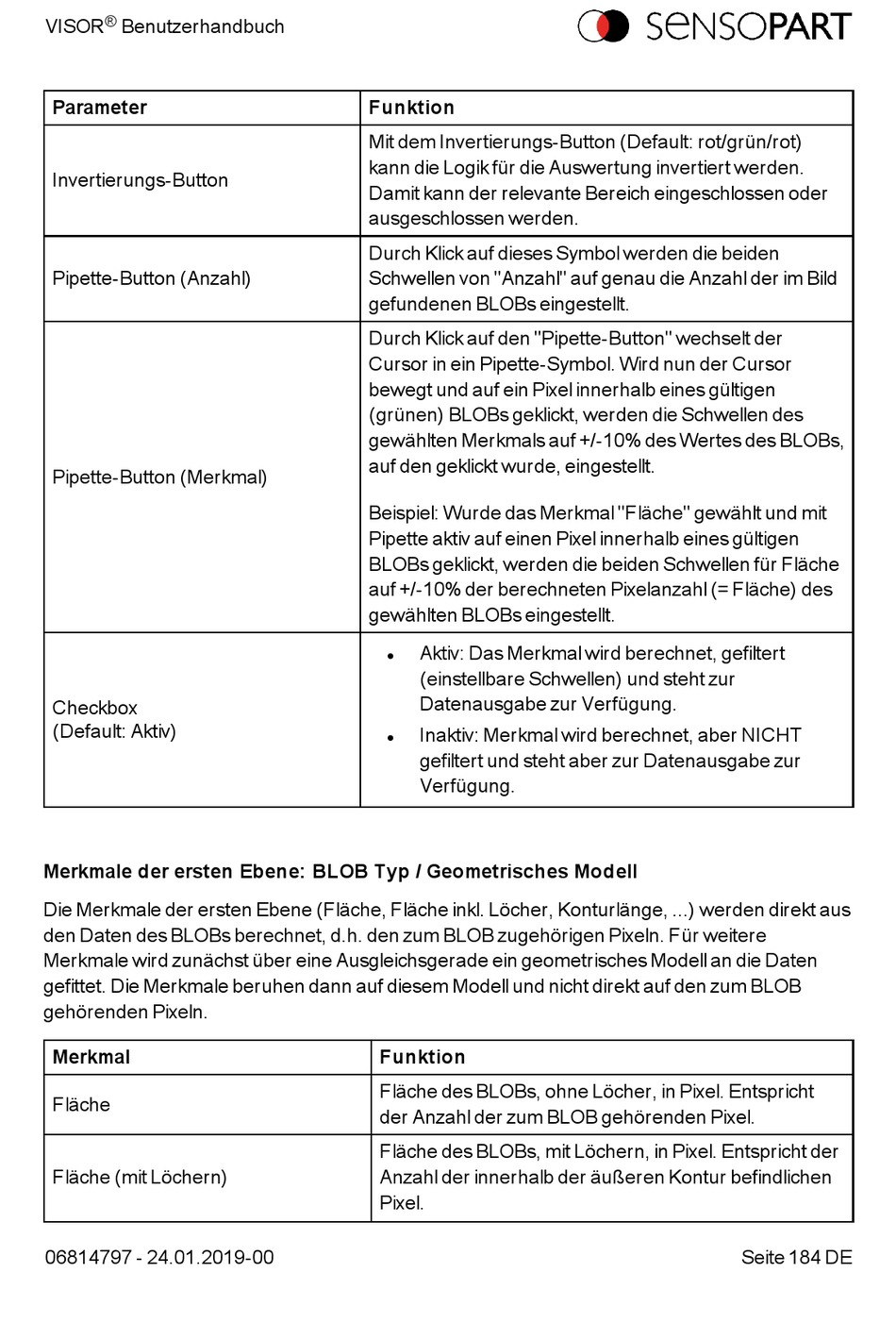

VISOR Benutzerhandbuch
Parameter
Invertierungs-Button
Pipette-Button (Anzahl)
Pipette-Button (Merkmal)
Checkbox
(Default: Aktiv)
Merkmale der ersten Ebene: BLOB Typ / Geometrisches Modell
Die Merkmale der ersten Ebene (Fläche, Fläche inkl. Löcher, Konturlänge, ...) werden direkt aus
den Daten des BLOBs berechnet, d.h. den zum BLOB zugehörigen Pixeln. Für weitere
Merkmale wird zunächst über eine Ausgleichsgerade ein geometrisches Modell an die Daten
gefittet. Die Merkmale beruhen dann auf diesem Modell und nicht direkt auf den zum BLOB
gehörenden Pixeln.
Merkmal
Fläche
Fläche (mit Löchern)
06814797 - 24.01.2019-00
Funktion
Mit dem Invertierungs-Button (Default: rot/grün/rot)
kann die Logik für die Auswertung invertiert werden.
Damit kann der relevante Bereich eingeschlossen oder
ausgeschlossen werden.
Durch Klick auf dieses Symbol werden die beiden
Schwellen von "Anzahl" auf genau die Anzahl der im Bild
gefundenen BLOBs eingestellt.
Durch Klick auf den "Pipette-Button" wechselt der
Cursor in ein Pipette-Symbol. Wird nun der Cursor
bewegt und auf ein Pixel innerhalb eines gültigen
(grünen) BLOBs geklickt, werden die Schwellen des
gewählten Merkmals auf +/-10% des Wertes des BLOBs,
auf den geklickt wurde, eingestellt.
Beispiel: Wurde das Merkmal "Fläche" gewählt und mit
Pipette aktiv auf einen Pixel innerhalb eines gültigen
BLOBs geklickt, werden die beiden Schwellen für Fläche
auf +/-10% der berechneten Pixelanzahl (= Fläche) des
gewählten BLOBs eingestellt.
Aktiv: Das Merkmal wird berechnet, gefiltert
l
(einstellbare Schwellen) und steht zur
Datenausgabe zur Verfügung.
Inaktiv: Merkmal wird berechnet, aber NICHT
l
gefiltert und steht aber zur Datenausgabe zur
Verfügung.
Funktion
Fläche des BLOBs, ohne Löcher, in Pixel. Entspricht
der Anzahl der zum BLOB gehörenden Pixel.
Fläche des BLOBs, mit Löchern, in Pixel. Entspricht der
Anzahl der innerhalb der äußeren Kontur befindlichen
Pixel.
