8.3.10.4 Reiter Linien

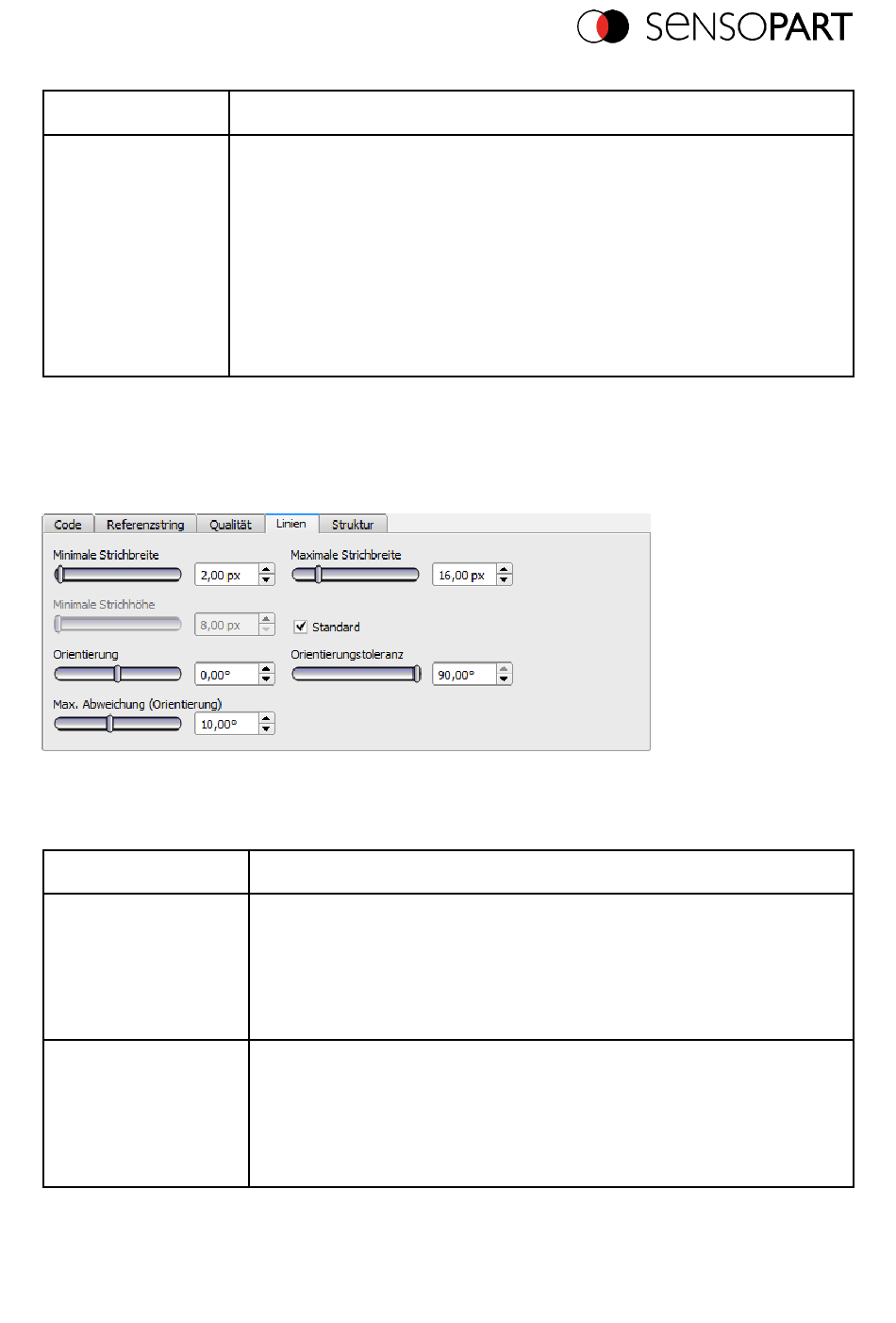

Abbildung 167: Detektor Barcode, Reiter Linien
Einstellungen im Reiter Linien
Parameter
Minimale
Strichbreite
Maximale
Strichbreite
®
VISOR 068-14490 - 03.08.2018-14
Funktion
Es gibt zwei Darstellungsformate für Qualitätsparameter. Beide For-
mate entsprechen den Normen. Die Parameter können mit Werten von
A-F oder von 0-4 angegeben werden. A und 4 sind die besten Bewer-
tungen. Die hier gemachte Einstellung wirkt sowohl auf die Anzeige der
Qualitätsparameter am Bildschirm, als auch auf die Ausgabe der Qua-
litätsparameter über die Schnittstellen.
Die Zuordnung ergibt sich wie folgt:
A B C D F
4 3 2 1 0
Funktion
Die minimale Größe eines Elements, d.h. die minimale Dicke aller Stri-
che und Zwischenräume. Für sehr schmale Barcodes sollte der Wert
auf 1.5 reduziert werden. Für sehr große Barcodes kann der Wert
entsprechend vergrößert werden, was kürzere Laufzeiten mit sich
bringt.
Die maximale Größe eines Elements, d.h. die maximale Dicke aller
Striche und Zwischenräume. Dieser Wert sollte groß genug sein,
damit für das komplette Symbol die Kandidatenregion gefunden wird.
Andererseits darf er nicht zu groß gewählt werden, dass zwei benach-
barte Barcodes zu einem einzelnen Kandidaten verschmelzen.
