Vektorpunkts zur gleichen Seite an. Ob ein Objekt in der Halbebene (-90° ... +90°) oder in (-180°
...-90°; 90°...180°) liegt wird dadurch bestimmt, in welcher Halbebene dieser Vektor liegt. Die
nachfolgenden Abbildungen zeigen zwei Beispiele zur Winkelbestimmung des Merkmals "Winkel
(360)".

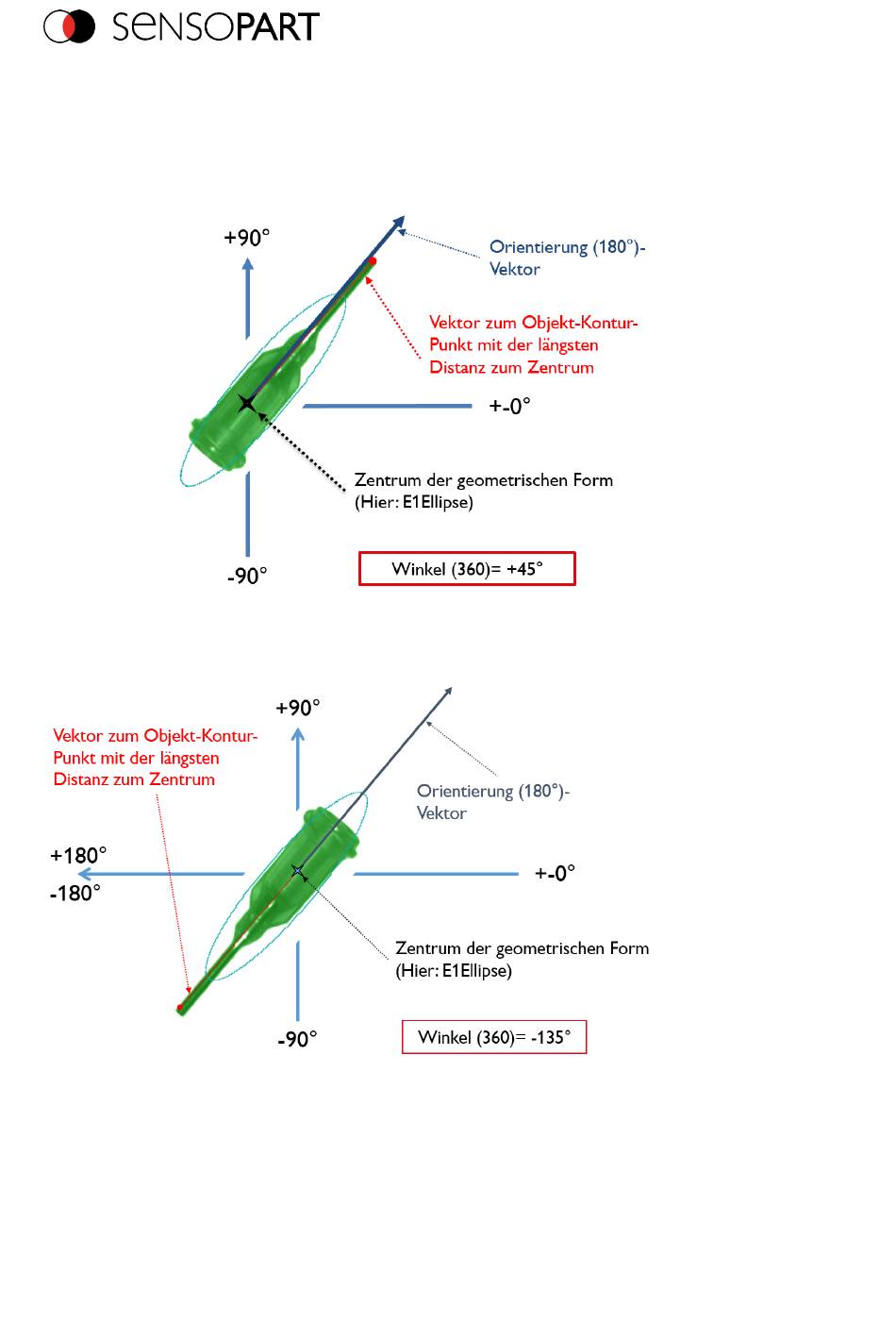

Abbildung 136: Beispiel 1 Winkel (360) mit +45°
Abbildung 137: Beispiel 2 Winkel (360) mit -135°
Merkmal Abweichung
Das Merkmal Abweichung berechnet Maße, die die Abweichung des tatsächlichen Objekts vom
