VISOR Benutzerhandbuch

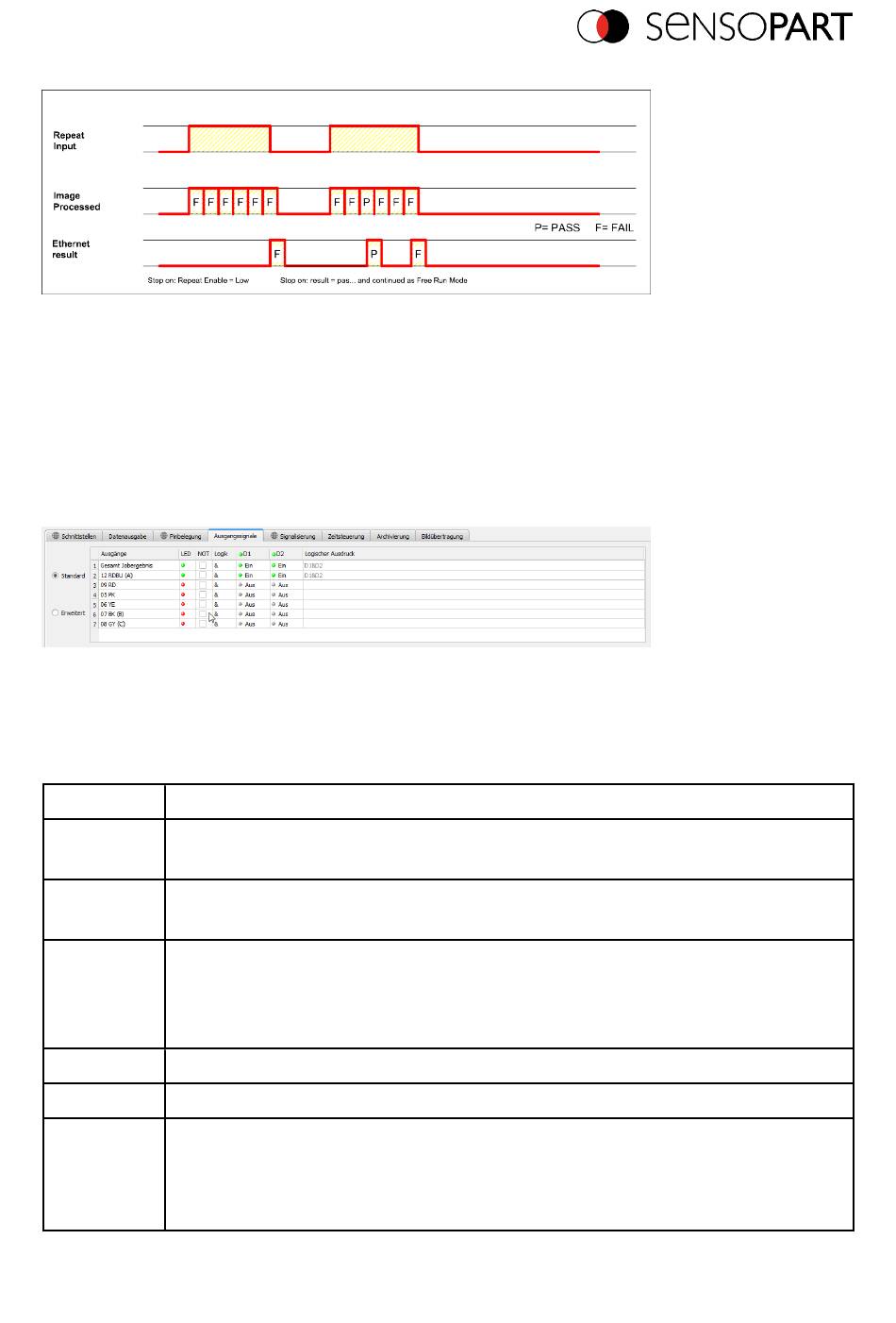

Abbildung 211: Eingang, Repeat Mode Enable, im Freilauf
10.4.4 Reiter Ausgangssignale (Digitalausgänge / Logik)
In diesem Reiter definieren Sie das Schaltverhalten und die logische Verknüpfung der einzelnen
Detektoren mit den digitalen Ausgängen. Die Anzahl der Ausgänge richtet sich nach den
Einstellungen unter dem Reiter Pinbelegung. Zusätzlich kann eine I/O Erweiterung über die
serielle Schnittstelle angesteuert werden.
Abbildung 212: Ausgabe, Reiter Ausgangssignale / Logik
Logische Kombination der Detektoren für den jeweiligen Ausgang auswählen:
Je Pin (Ausgang) gibt es folgende Möglichkeiten:
Parameter Funktion
Gesamt- Kein physikalischer Ausgang. Hat Auswirkung auf Logik für Rekorder, Statistik
Jobergebnis und Archivierungsfunktionen
Gesamtergebnis aus den folgenden Einstellungen für diesen Pin (Ausgang)
Invertieren
invertieren
Standard: Mehrere Detektoren können über die logischen Operatoren UND (&)
/ ODER (|) / NOT (!) zu einem logischen Ausdruck kombiniert werden.
Modus
Erweitert: Die logische Formel zum Kombinieren der Detektoren kann frei
erstellt werden.
NOT Auswahl: Operator NOT (!)
Logik Auswahl: Operator UND (&) / ODER (|)
Je nach Anzahl aktivierter Detektoren werden in dieser Liste alle Detektoren
eingefügt. Diese können jedem aufgelisteten Ausgang logisch zugeordnet
D1 - D...
werden. Jeder Detektor kann für den jeweiligen Pin (Ausgang) ein-, invertiert-
oder ausgeschaltet werden.
