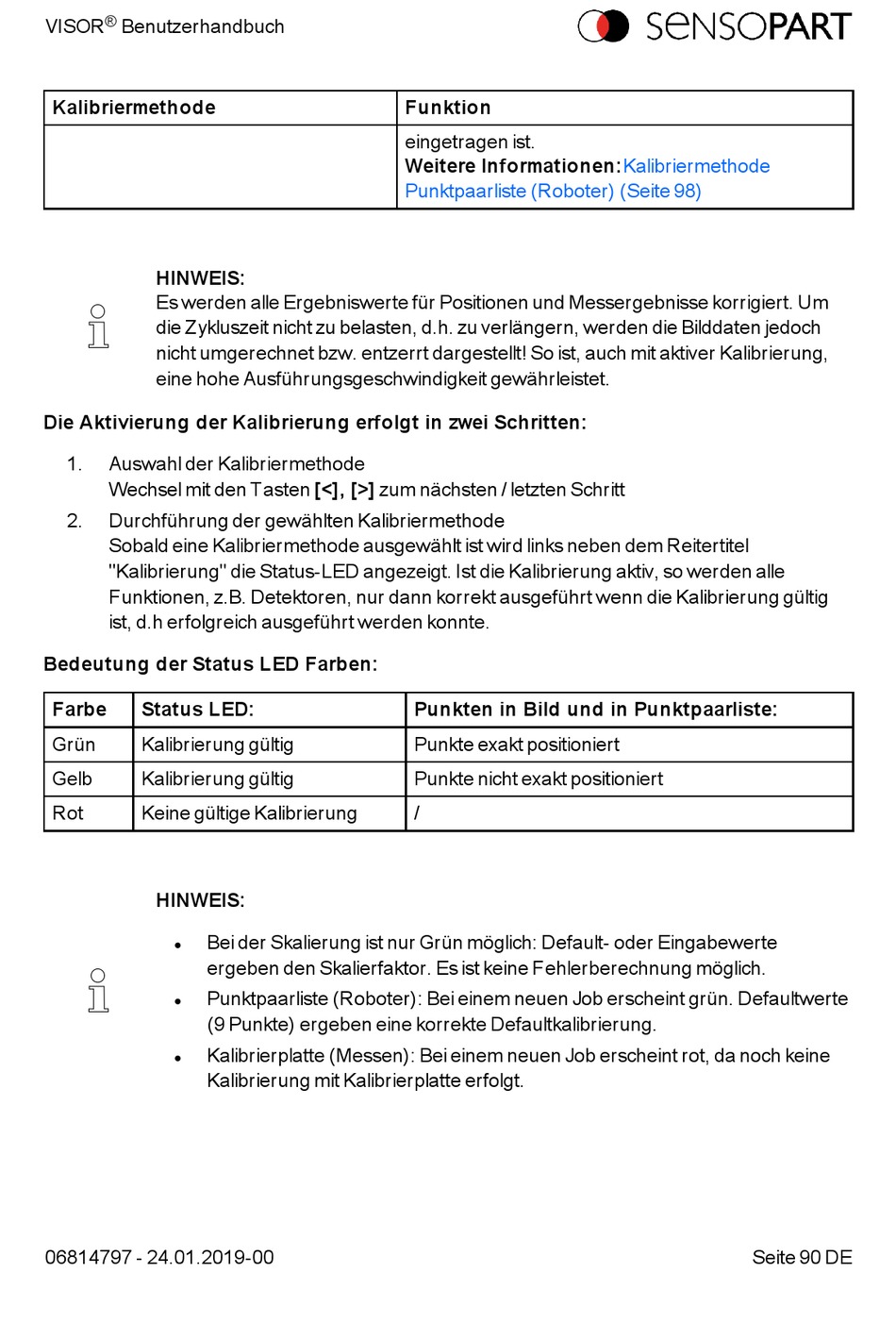

SENSOPART Visor Object Benutzerhandbuch Seite 90

®
VISOR Benutzerhandbuch
Kalibriermethode
HINWEIS:
Es werden alle Ergebniswerte für Positionen und Messergebnisse korrigiert. Um
die Zykluszeit nicht zu belasten, d.h. zu verlängern, werden die Bilddaten jedoch
nicht umgerechnet bzw. entzerrt dargestellt! So ist, auch mit aktiver Kalibrierung,
eine hohe Ausführungsgeschwindigkeit gewährleistet.
Die Aktivierung der Kalibrierung erfolgt in zwei Schritten:
1. Auswahl der Kalibriermethode
Wechsel mit den Tasten [˂], [˃] zum nächsten / letzten Schritt
2. Durchführung der gewählten Kalibriermethode
Sobald eine Kalibriermethode ausgewählt ist wird links neben dem Reitertitel
"Kalibrierung" die Status-LED angezeigt. Ist die Kalibrierung aktiv, so werden alle
Funktionen, z.B. Detektoren, nur dann korrekt ausgeführt wenn die Kalibrierung gültig
ist, d.h erfolgreich ausgeführt werden konnte.
Bedeutung der Status LED Farben:
Farbe Status LED:
Grün Kalibrierung gültig
Gelb Kalibrierung gültig
Rot Keine gültige Kalibrierung
HINWEIS:
Bei der Skalierung ist nur Grün möglich: Default- oder Eingabewerte
l
ergeben den Skalierfaktor. Es ist keine Fehlerberechnung möglich.
Punktpaarliste (Roboter): Bei einem neuen Job erscheint grün. Defaultwerte
l
(9 Punkte) ergeben eine korrekte Defaultkalibrierung.
Kalibrierplatte (Messen): Bei einem neuen Job erscheint rot, da noch keine
l
Kalibrierung mit Kalibrierplatte erfolgt.
06814797 - 24.01.2019-00
Funktion
eingetragen ist.
Weitere Informationen:Kalibriermethode
Punktpaarliste (Roboter) (Seite 98)
Punkten in Bild und in Punktpaarliste:
Punkte exakt positioniert
Punkte nicht exakt positioniert
/
