Filtertyp
Kantenfilter (Sobel)
Multiplikation
Invertierung
Die Wirkung eines aktivierten Filters ist unmittelbar im Bild erkennbar. Je größer der Filterkern
gewählt wird, umso stärker ist die Filterwirkung. Die Reihenfolge der Anwendung der Filter ist mit
der Reihenfolge von oben nach unten identisch.
Filter konfigurieren:
1. Wählen Sie die Filter in der gewünschten Reihenfolge über die Ausklappmenüs in der
Spalte Filter.
2. Geben Sie die Größe des Filterkerns in den Ausklappmenüs in der Spalte Wert ein. Bei
Einstellung „Aus" wird der betreffende Filter deaktiviert.

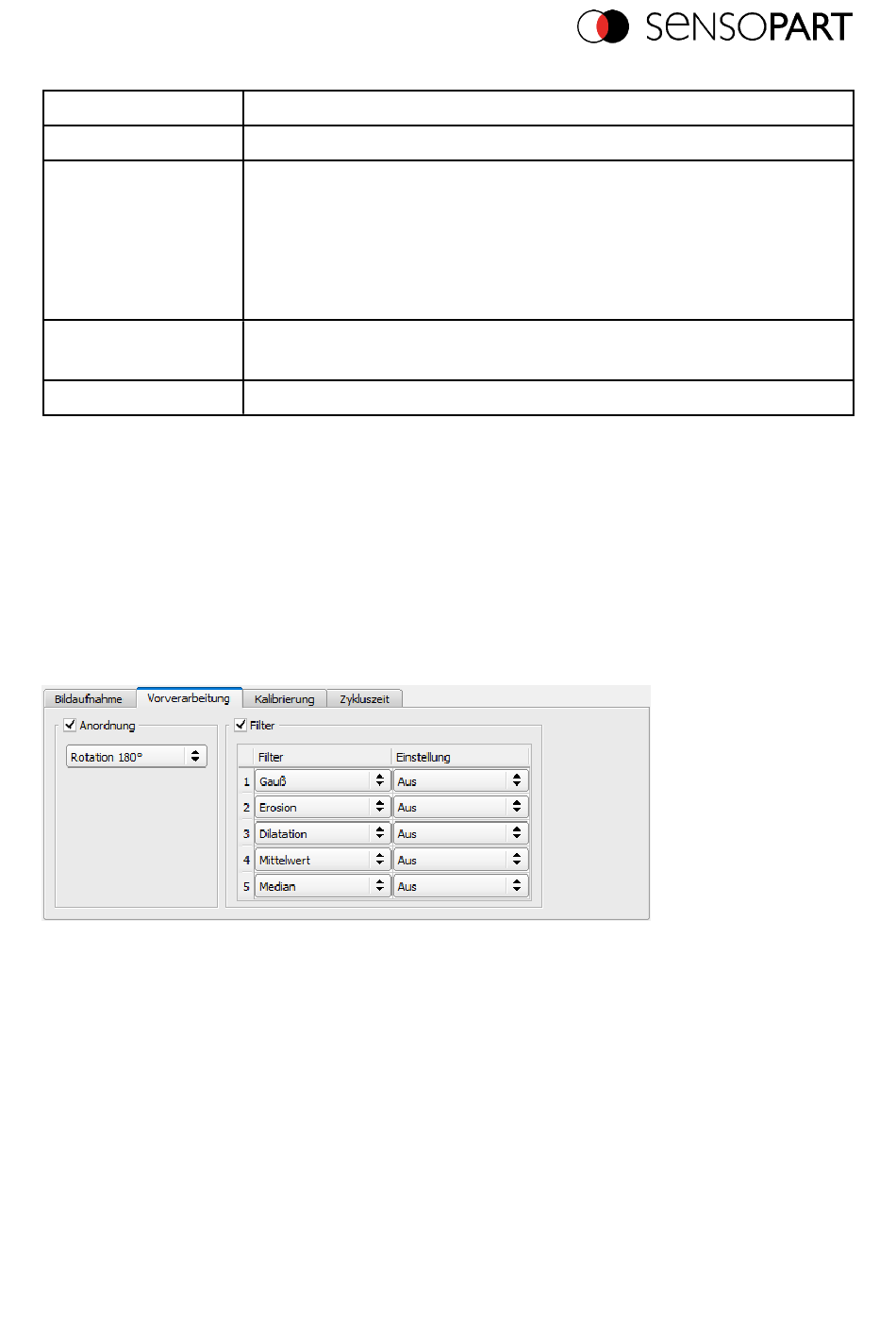

Abbildung 46: Reiter Vorverarbeitung

10.1.6 Reiter Kalibrierung

Die Kalibrierung dient zur Umrechnung von Bild-Koordinaten (Pixel) in Welt-Koordinaten (z.B.
Millimeter). Bei Nutzung dieser Funktion, werden alle Koordinatenausgaben (Positionen und
Messergebnisse) in der gewählten Einheit berechnet und ausgegeben.
06814797 - 24.01.2019-00
Effekt
Kanten.
Das gefilterte Bild enthält Kanten, die durch die Anwendung des Sobel-
Algorithmus gefunden wurden (vergleiche auch Literatur zur
Bildverarbeitung).
Typische Anwendungen: Detektion und Verbesserung von Kanten,
Verbesserung von lokalem Kontrast und Erkennung von
Oberflächendefekten.
Der Grauwert jedes Bildpixels wird multipliziert mit dem ausgewählten
Multiplikator (2x, 4x, 8x, ...). Der Wertebereich ist begrenzt auf 255.
Invertierung der Bildpixel / Grauwerte
