Abbildung 104: Maskierung der Konturlinien, die nicht erkannt werden sollen = gelbe Bereiche.

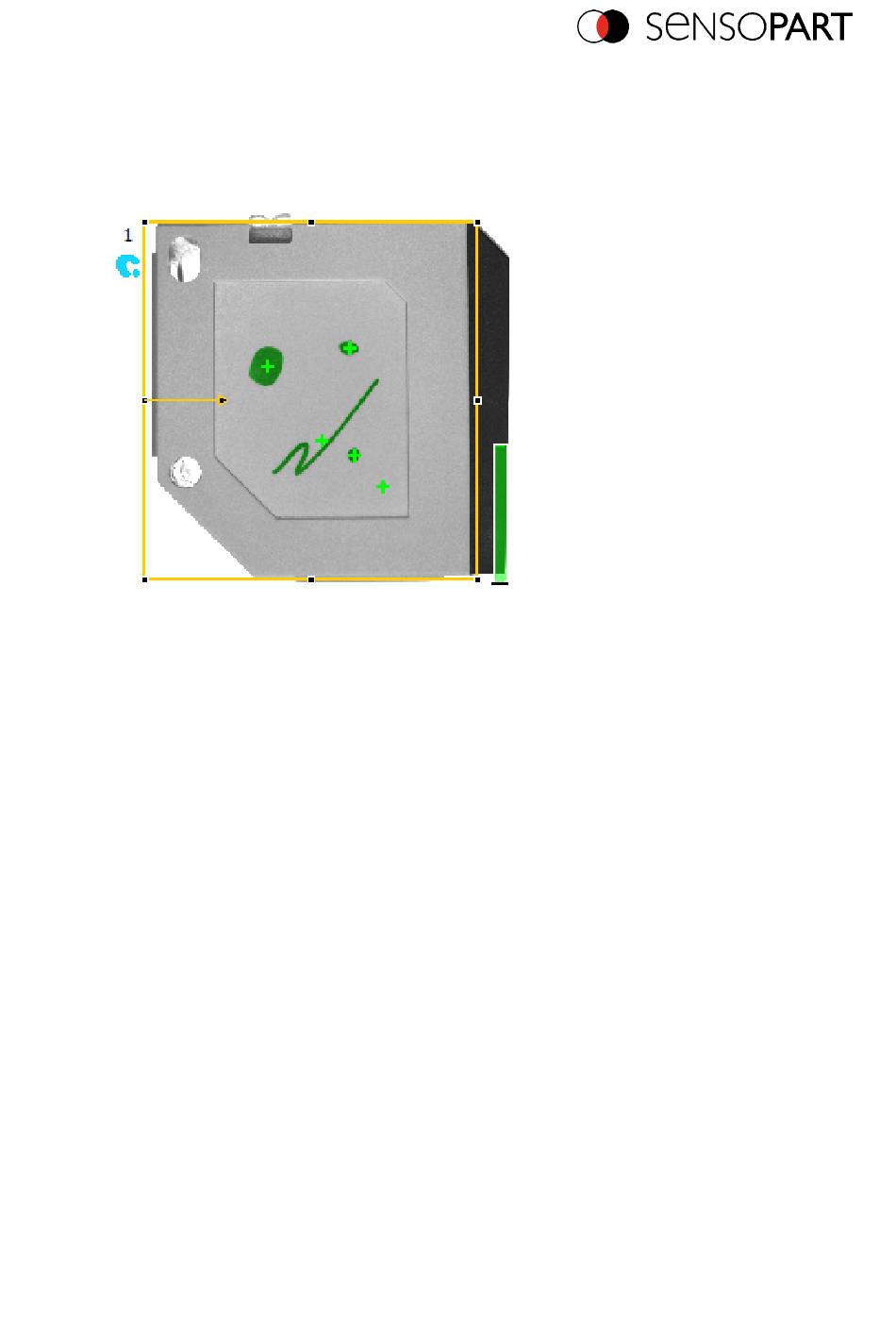

Abbildung 105: BLOB Detektor mit Nutzung der Maskierung. Nur Oberflächendefekte werden
erkannt, alle im Maskierungsbereich liegenden Konturlinien / Objekte werden nun nicht mehr
erkannt.

10.3.4 Detektor Konturvergleich

Dieser Detektor eignet sich zur Erkennung von Konturen anhand von Kanten. Die Konturen des
Objekts im Suchfeld werden beim Einlernen auf dem Sensor gespeichert. Im Run-Modus sucht
der Sensor die Position der größten Übereinstimmung mit der eingelernten Kontur im aktuellen
Bild. Ist die Übereinstimmung größer als der eingestellte Schwellwert, wird das Objekt als gut
erkannt. Die Konturerkennung ist komplett drehlagentolerant, d.h. das gesuchte Objekt darf in
beliebiger Lage im Bild erscheinen (Winkeleinstellung entsprechend wählen!).

10.3.4.1 Reiter Farbkanal

S. Kapitel: Reiter Farbkanal (Seite 118)

10.3.4.2 Reiter Kontur

Im Reiter Kontur können die wichtigsten Parameter zur Konturerkennung eingestellt werden.
