Parameter
Kantenstärke
Fit, "+", "-"
Ausgewählter Antaster
Ausgewählter Suchstreifen

10.3.10 Detektor Barcode

10.3.10.1 Reiter Code

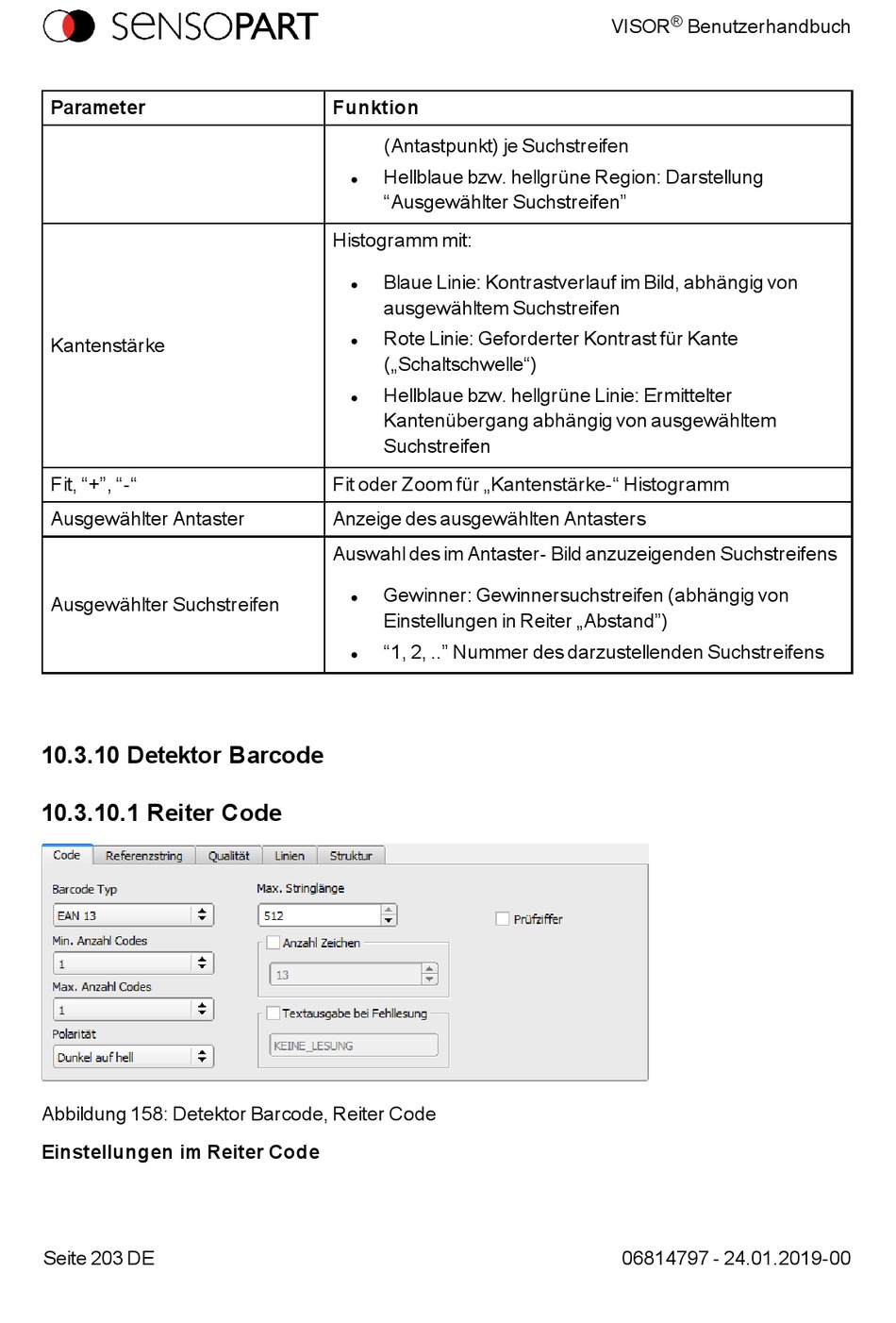

Abbildung 158: Detektor Barcode, Reiter Code
Einstellungen im Reiter Code
Seite 203 DE
Funktion
(Antastpunkt) je Suchstreifen
Hellblaue bzw. hellgrüne Region: Darstellung
l
"Ausgewählter Suchstreifen"
Histogramm mit:
Blaue Linie: Kontrastverlauf im Bild, abhängig von
l
ausgewähltem Suchstreifen
Rote Linie: Geforderter Kontrast für Kante
l
(„Schaltschwelle")
Hellblaue bzw. hellgrüne Linie: Ermittelter
l
Kantenübergang abhängig von ausgewähltem
Suchstreifen
Fit oder Zoom für „Kantenstärke-" Histogramm
Anzeige des ausgewählten Antasters
Auswahl des im Antaster- Bild anzuzeigenden Suchstreifens
Gewinner: Gewinnersuchstreifen (abhängig von
l
Einstellungen in Reiter „Abstand")
"1, 2, .." Nummer des darzustellenden Suchstreifens
l
®
