5.6

Motoranschluss

Gefahr!
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensatoren entla-
den sind, darf am Gerät gearbeitet werden.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach dem Ausschalten der
Netzspannung gefährliche Spannungen führen.
BONFIGLIOLI empfiehlt, den Anschluss des Motors an den Frequenzumrichter mit geschirmten Leitun-
gen auszuführen.
• Den Leitungsschirm beidseitig gut leitend mit PE-Potential verbinden.
• Die Motorleitungen räumlich getrennt von den Steuer- und Netzleitungen verlegen.
Abhängig von der Applikation, der Motorleitungslänge und Schaltfrequenz die Grenzwerte nationaler
und internationaler Vorschriften beachten.

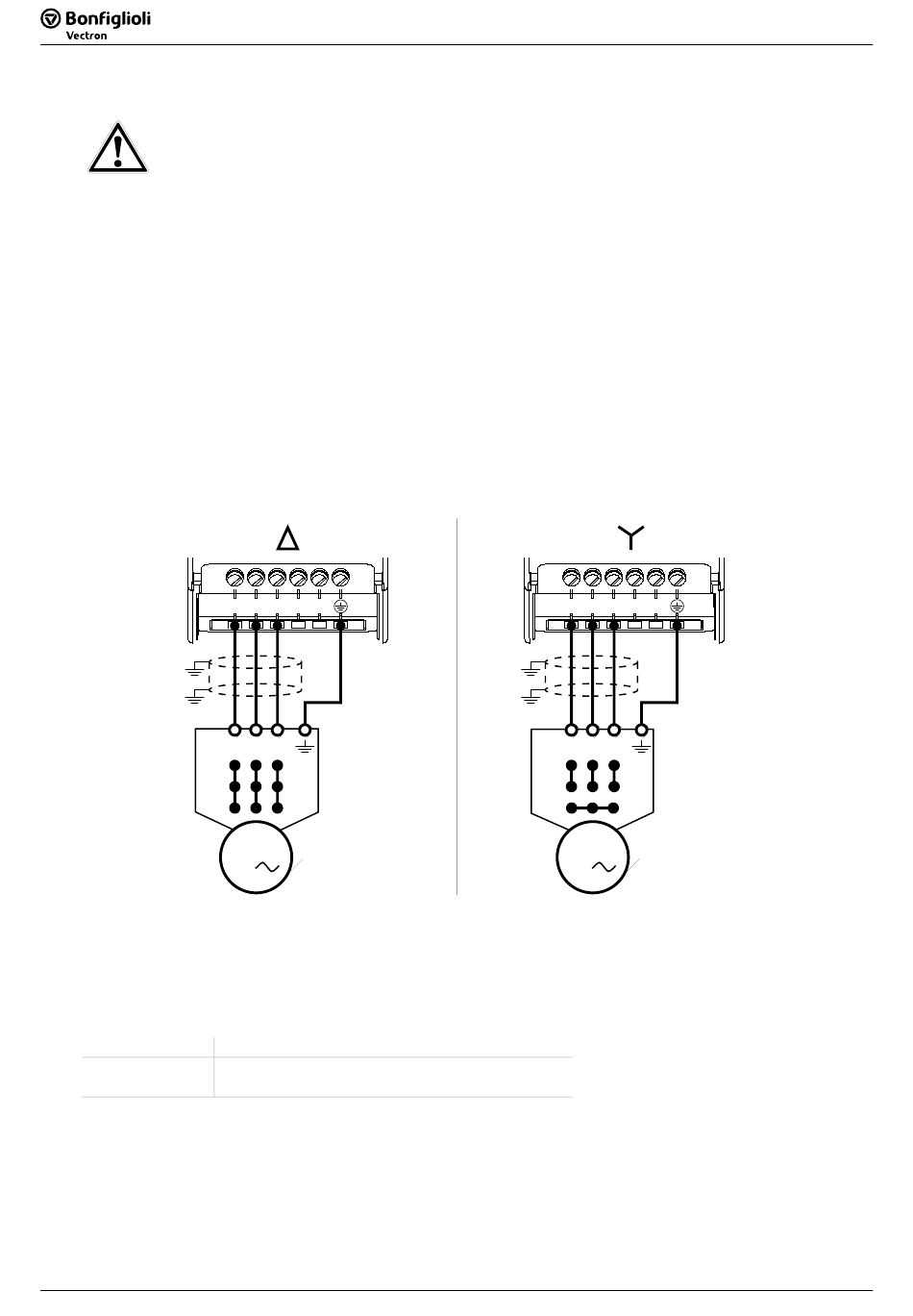

Dreieckschaltung oder Sternschaltung entsprechend den Motordaten wählen.
X2
Maximales Anzugsdrehmoment: 0,5 Nm.
Die Hinweise zu den Leitungsquerschnitten im Kapitel 5.4 „Dimensionierung der Leitungsquerschnitte"
beachten.
Motorklemmen:
28 Betriebsanleitung Agile 02/2011
Betriebsanleitung
Dreieckschaltung
U
V W
Rb1 Rb2
U V W
M
3
Leitungsquerschnitte mm
0,2 ... 4 (flexible Leitung mit Hülse)
0,2 ... 6 (starre Leitung)
Agile
02/2011
X2
U
U
2
28
Elektrische Installation
Sternschaltung
V W
Rb1 Rb2
V W
M
3
