Nullimpuls Links Von Linker Flanke Des Positiven Referenzschalters - BONFIGLIOLI Vectron ACTIVE CUBE Anwenderhandbuch

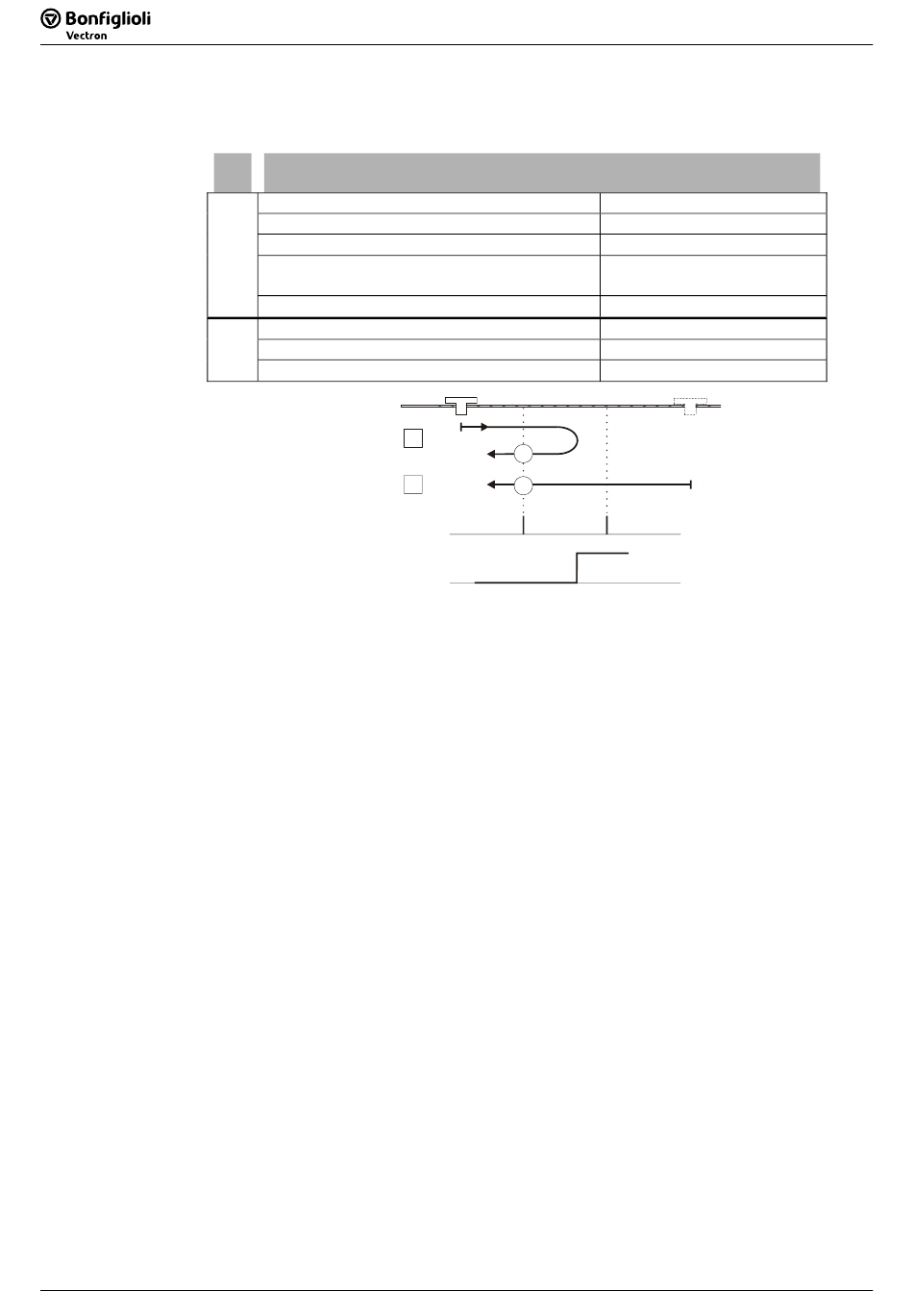

Betriebsart 3: Fahren auf positiven Referenzschalter mit Erkennung des
Drehgeber-Nullimpulses, Referenzposition ist der erste Nullimpuls nach
Änderung des Referenzschaltersignals
Die Referenzfahrtrichtung (Suchrichtung) ist abhängig vom Signalzustand des Refe-
renzschalters.
A : Die Referenzfahrtrichtung ist positiv, falls der Referenzschalter inaktiv ist. Die
Fahrt zum Referenzschalter erfolgt mit der
Bei Erreichen des Referenzschalters erfolgt die Drehrichtungsumkehr. Die Referenz-
position ist der erste Nullimpuls des Drehgebers nach der fallenden Flanke des Refe-
renzschaltersignals. Die Suche der Referenzposition erfolgt mit der
Schleichgang
B : Die Referenzfahrtrichtung ist negativ, falls der Referenzschalter aktiv ist. Die Re-
ferenzposition ist der erste Nullimpuls des Drehgebers nach der Zustandsänderung
des Referenzschaltersignals. Die Suche der Referenzposition erfolgt mit der
Schleichgang
