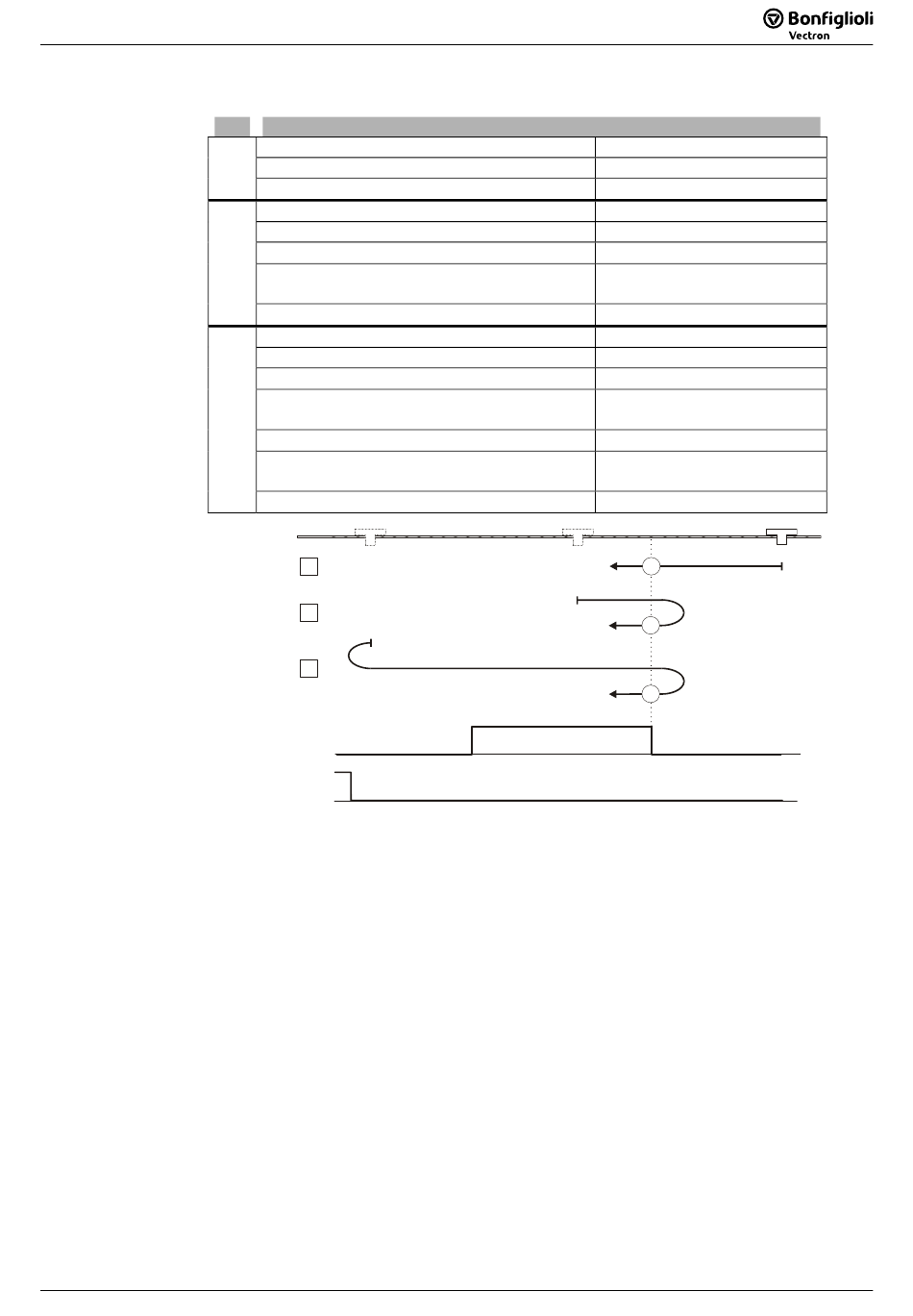

Betriebsart 28: Fahren auf rechts steigende Flanke des Referenzschalters
ohne Drehgeber-Nullimpuls mit negativem Hardware-Endschalter
Neg. HW-Endschalter
A : Die Referenzfahrtrichtung (Suchrichtung) ist links in Richtung negativer HW-
Endschalter bei inaktivem Referenz- und Endschalter. Der Referenzschalter liegt in
Suchrichtung.
Die Referenzposition ist die steigende Flanke des Referenzschalters. Die Referenzie-
rung erfolgt mit
B : Beim Start der Referenzfahrt ist der Referenzschalter aktiv. Die Referenzfahrtrich-
tung (Suchrichtung) ist rechts in Richtung positiver HW-Endschalter. Die Fahrt zur
fallenden Referenzschalter-Signalflanke erfolgt mit
Überfahren des Referenzschalters in positiver Richtung erfolgt die Drehrichtungsum-
kehr. Die Referenzposition ist die steigende Flanke des Referenzschalters. Die Refe-
renzierung erfolgt mit
C : Die Referenzfahrtrichtung (Suchrichtung) ist links in Richtung negativer HW-
Endschalter. Der Referenzschalter liegt nicht in Suchrichtung. Der negative Endschal-
ter wirkt als Umkehrschalter. Bei Erreichen des negativen Endschalters erfolgt die
Drehrichtungsumkehr und Fahrt in positive Richtung.
Nach Überfahren des Referenzschalters erfolgt wieder eine Drehrichtungsumkehr.
Die Geschwindigkeit beträgt zunächst
der linken Flanke des Referenzschalters auf
schaltet. Die Referenzposition ist die steigende Flanke des Referenzschalters.
