4.8.4

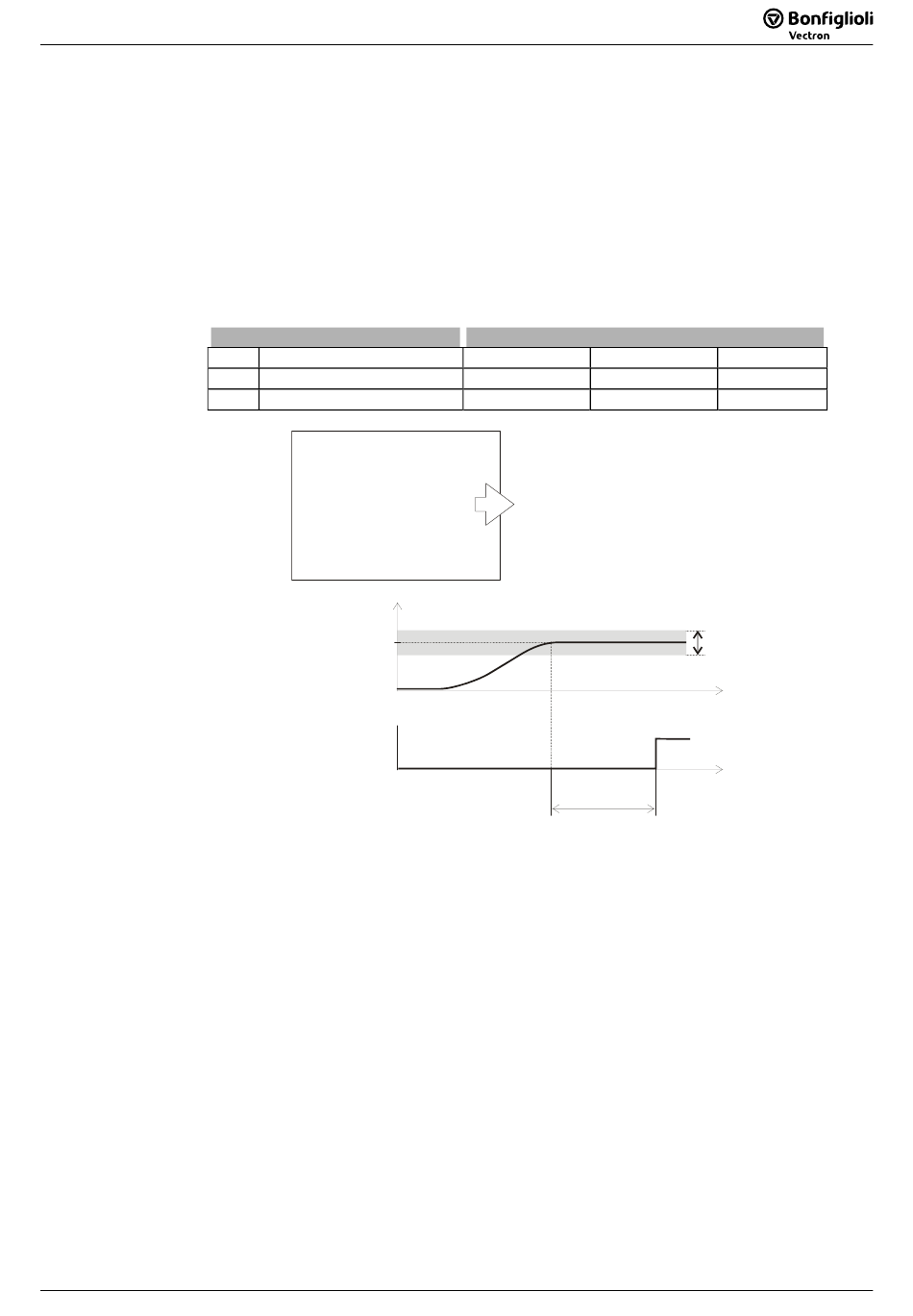

Das Zielfenster überwacht die aktuelle Position nach Ablauf einer Positionierung.
Eine Positionierung ist abgeschlossen, wenn sich die aktuelle Position im Zielfenster
befindet. Mit Parameter
von der Zielposition das Signal „60 - Sollposition erreicht" gesetzt wird. Die Einstel-
lung gilt für positive und negative Fahrtrichtung.
Ist der Wert für den Parameter auf 0 eingestellt, wird die Positionierung als beendet
gemeldet, wenn der Positionssollwert die Zielposition erreicht hat.
Mit Parameter
Zielfenster befinden muss, bevor „60 - Sollposition erreicht" gemeldet wird.
Hinweis:
04/08
04/08

Zielfenster

Zielfenster Zeit
Parameter
Nr.

Beschreibung

1165 Zielfenster
1166 Zielfenster Zeit
Zielfenster
Zielfenster
1165
Zielfenster Zeit
Position
Zielposition
Sollposition erreicht
Die Größe des Zielfensters beeinflusst die automatische Abfolge von
Fahrsätzen, da bei kleinem Zielfenster (geringe Toleranz) der Positio-
niervorgang eine höhere Genauigkeit erfordert. Der folgende Fahrsatz
wird nach Erreichen des Zielfensters gestartet.
Anwendungshandbuch Positionierung
Anwendungshandbuch Positionierung
Zielfenster
1165 wird eingestellt, ab welcher Entfernung
1166 wird eingestellt, wie lange sich die Achse im
Min.
0 u
1 ms
Ausgangssignale
Betriebsarten für
digitale Ausgänge:
60 - Sollposition erreicht
1166
160 - inv. Sollposition erreicht
Signalquelle:
282 - Sollposition erreicht
Zielfenster Zeit
Einstellung
Max. Werkseinst.
20
2 u 182 u
65 535 ms 1 ms
Zielfenster
t
t
