Beschreibung:
Die Funktion liest den Wert des Parameters der in 1348 „Parameternummer" und 1349 „Daten-
satz/Index" eingestellt ist. Der Wert wird in einen Prozentwert umgerechnet. Über den Eingang
E3 wird der Lesezugriff freigegeben.
E3 = 0: Kein Lesezugriff.
E3 = 1: Parameterwert wird gelesen. Die Anweisung wird so lange ausgeführt bis der Wert
gelesen ist.
5.8

Begrenzer

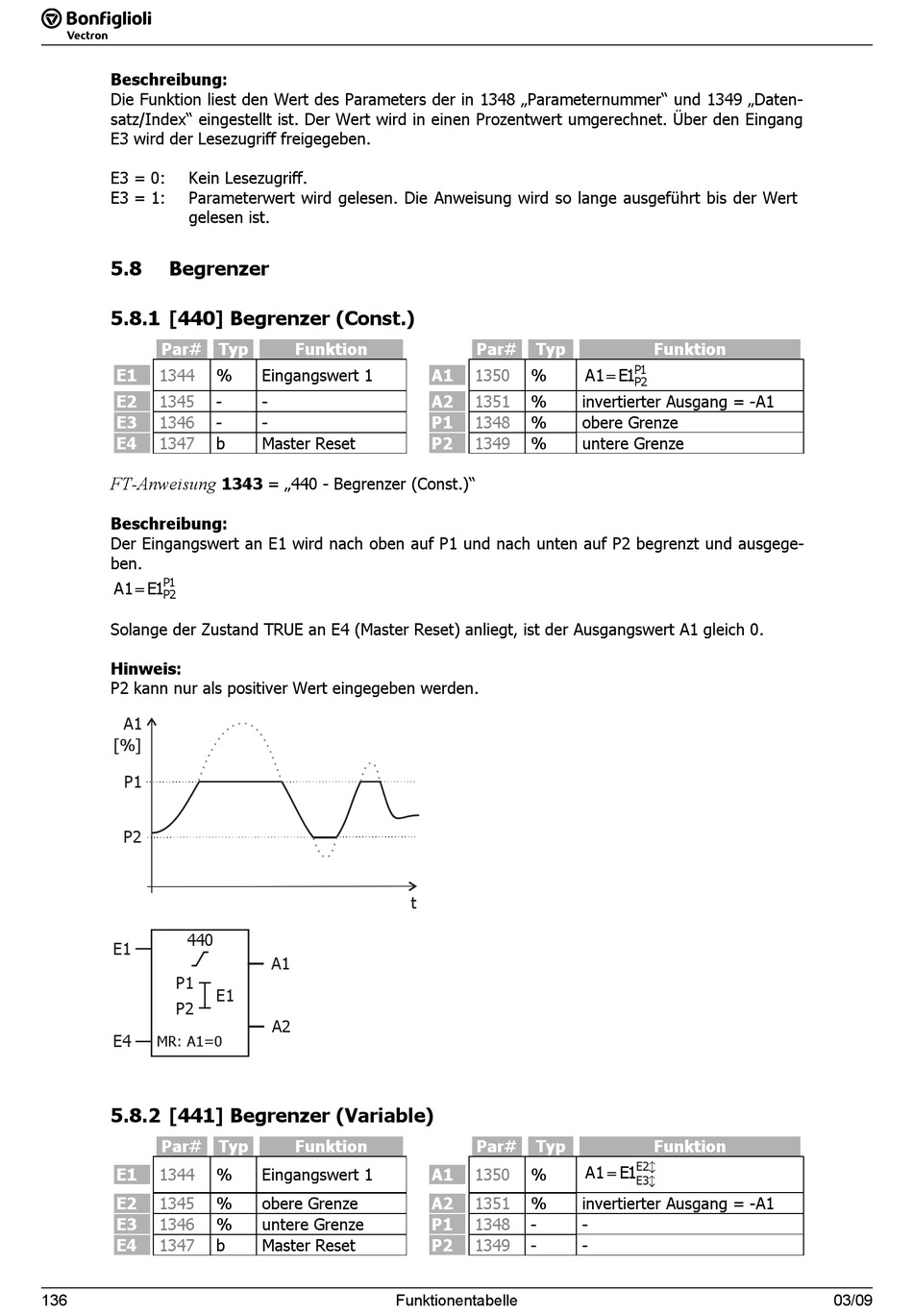

5.8.1 [440] Begrenzer (Const.)

Par# Typ
E1 1344
E2 1345
E3 1346
E4 1347
FT-Anweisung
Beschreibung:
Der Eingangswert an E1 wird nach oben auf P1 und nach unten auf P2 begrenzt und ausgege-
ben.
1 P
A1 =
1 E
P 2
Solange der Zustand TRUE an E4 (Master Reset) anliegt, ist der Ausgangswert A1 gleich 0.
Hinweis:
P2 kann nur als positiver Wert eingegeben werden.
A1
[%]
P1
P2
440
E1
P1
P2
E4
MR: A1=0

5.8.2 [441] Begrenzer (Variable)

Par# Typ
E1 1344
E2 1345
E3 1346
E4 1347
136
136
Funktion
% Eingangswert 1
- -
- -
b Master Reset
1343 = „440 - Begrenzer (Const.)"
A1
E1
A2
Funktion
% Eingangswert 1
% obere Grenze
% untere Grenze
b Master Reset
Par# Typ
A1 1350 %
A2 1351 %
P1 1348 %
P2 1349 %
t
Par# Typ
A1 1350 %
A2 1351 %
P1 1348 -
P2 1349 -
Funktionentabelle
Funktionentabelle
Funktion
1 P
A1 = 1 E
P 2
invertierter Ausgang = -A1
obere Grenze
untere Grenze
Funktion
E 2
A1 = 1 E b
E 3
b
invertierter Ausgang = -A1
-
-
