3.3.10 Inspektion, mechanischer Anschlag, Achsen 1, 2 und 3

Position der mechanischen Anschläge

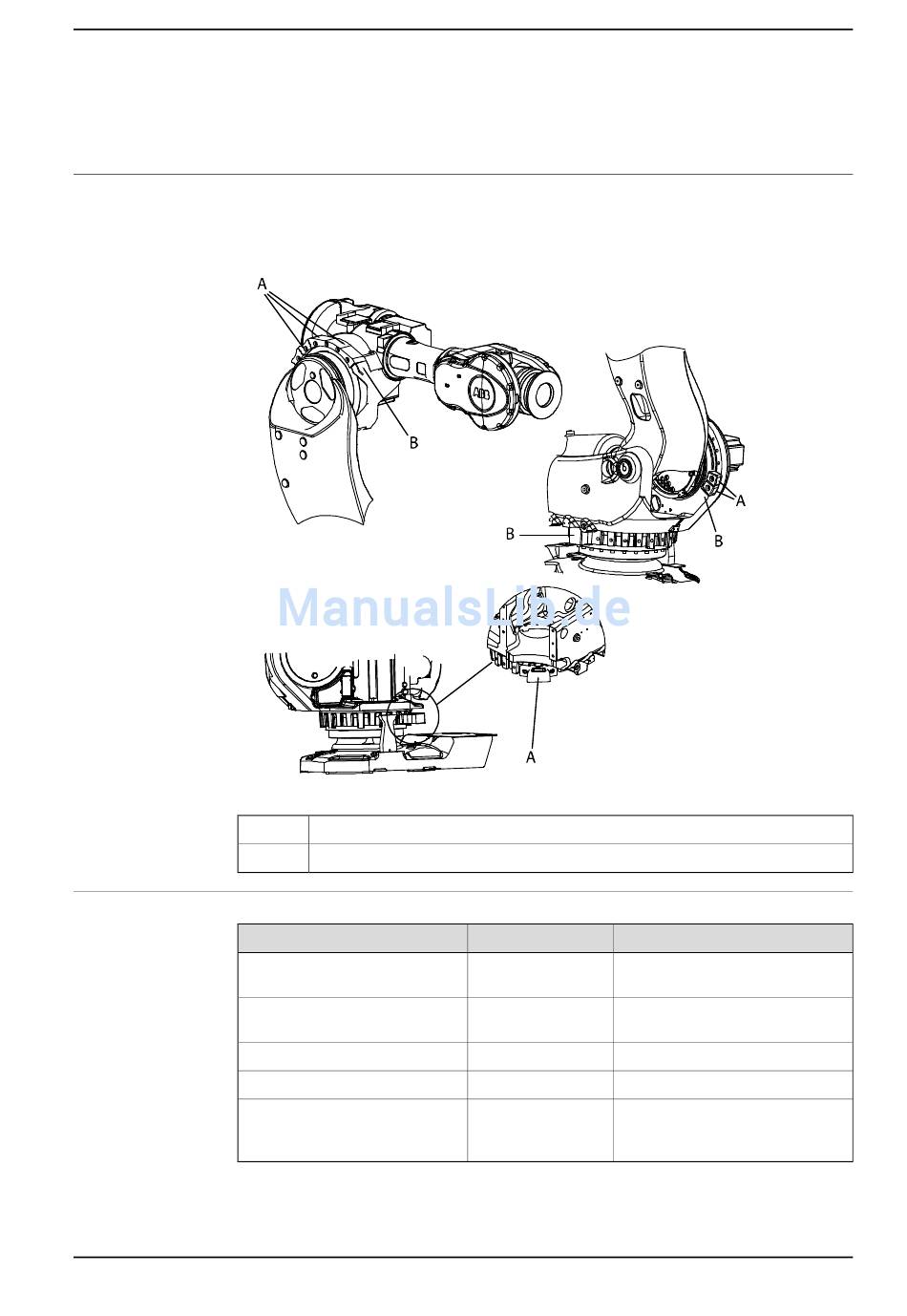

In der nachfolgenden Abbildung wird die Position von zusätzlichen mechanischen
Anschlägen auf den Achsen 1, 2 und 3 gezeigt.
xx0200000150
A
B
Erforderliche Ausrüstung
Ausrüstung usw.
Mech. Anschlag Achse 1
Mech. Anschlag Achse 1
Mech. Anschlag Achse 2
Mech. Anschlag Achse 3
Standardwerkzeugsatz
3HAC022033-003 Revision: N
3.3.10 Inspektion, mechanischer Anschlag, Achsen 1, 2 und 3
Zusätzlicher Anschlag
Fester Anschlag
© Copyright 2007-2014 ABB. Alle Rechte vorbehalten.
Art.-Nr. Hinweis
3HAC11076-1 Begrenzt den Arbeitsbereich des
Roboters auf 7,5°.
3HAC11076-2 Begrenzt den Arbeitsbereich des
Roboters auf 15°.
3HAC11077-1
3HAC13128-2
- Der Inhalt wird im Abschnitt
dardwerkzeuge auf Seite 433
schrieben.
Fortsetzung auf nächster Seite
3 Wartung
Stan-
be-
183
