ABB IRB 7600 Produkthandbuch Seite 321

4.5.4.2 Entlasten der Ausgleichseinheit unter Verwendung eines hydraulischen Presswerkzeugs

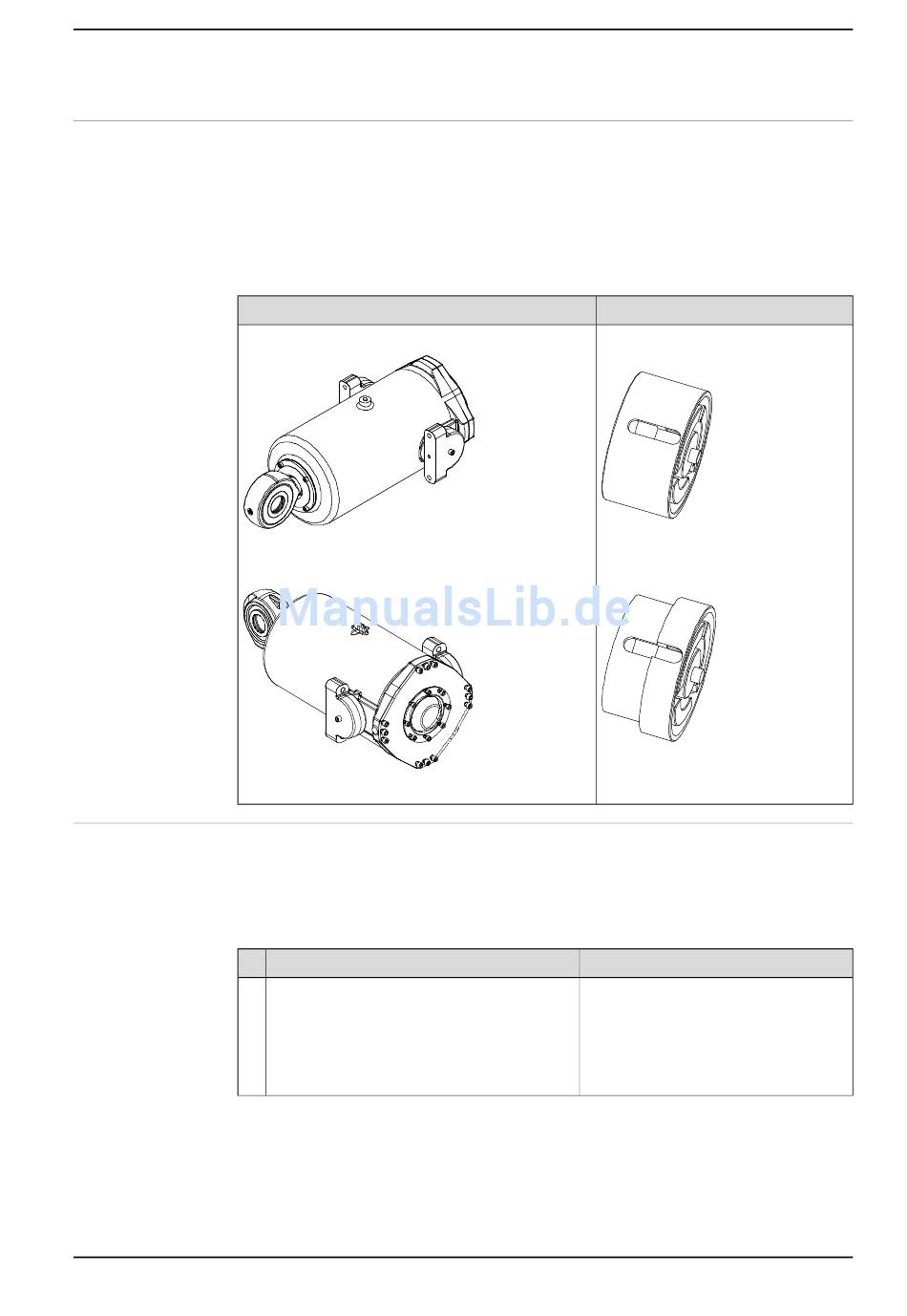

Verwenden der korrekten Pressvorrichtung
Die verschiedenen Modelle der Ausgleichseinheit erfordern verschiedene Versionen
der Pressvorrichtung, die im vollständigen Presswerkzeug inbegriffen sind. Die
nachfolgende Tabelle gibt die zu verwendende Pressvorrichtung für die jeweilige
Ausgleichseinheit an.
Die Artikelnummer der Ausgleichseinheit befindet sich auf einem Schild an der
hinteren Abdeckung der Ausgleichseinheit.
Ausgleichseinheit
Art.-Nr.: 3HAC14675-2
xx0300000605
Art.-Nr.: 3HAC023018-001
xx0700000423
Entlasten der Ausgleichseinheit
Nachfolgend wird beschrieben, wie die Ausgleichseinheit mithilfe des
Presswerkzeugs entlastet wird. Wie das Presswerkzeug entfernt wird, erfahren
Sie im Abschnitt
Presswerkzeug auf Seite
1
3HAC022033-003 Revision: N
Wiederherstellen der Ausgleichseinheit mit einem hydraulischen
323.
Aktion
Befestigen Sie den beweglichen Stift an der
aktuellen Pressvorrichtung.
© Copyright 2007-2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
Pressvorrichtung
Art.-Nr.: 3HAC15767-2 (für Ausgleichs-
einheit 3HAC14675-1)
xx0300000600
Art.-Nr.: 3HAC18100-1 (für Ausgleichs-
einheit 3HAC023018-001)
xx0300000599
Hinweis
Wählen Sie die korrekte Pressvorrich-
tung gemäß der Tabelle Verwenden der
korrekten Pressvorrichtung auf Seite
Der bewegliche Stift wird in der Abbil-
dung Presswerkzeug und Hydraulikzy-
linder auf Seite 319 dargestellt.
Fortsetzung auf nächster Seite
Fortsetzung
321.
321
