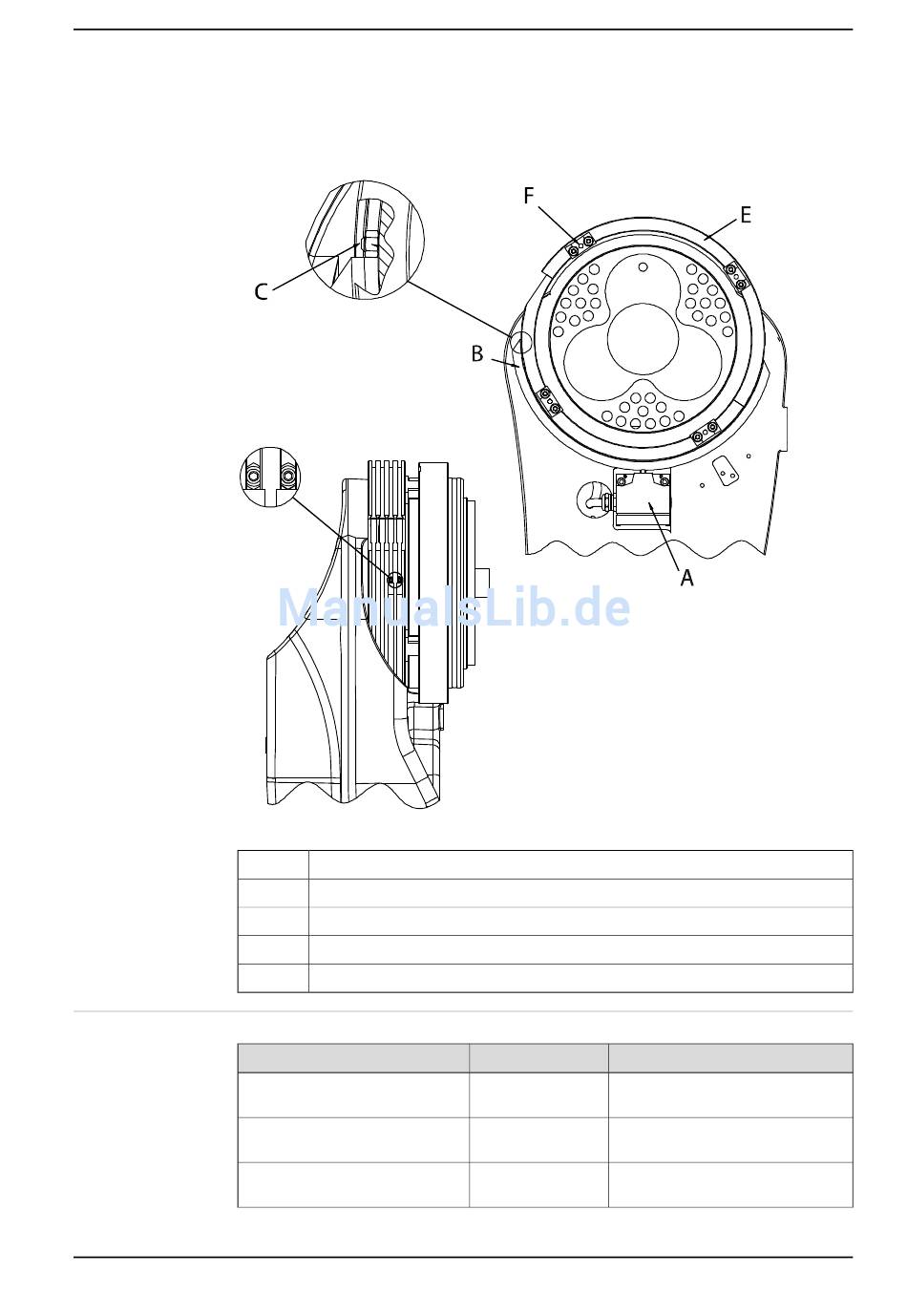

In der nachfolgenden Abbildung wird die Position des Positionsschalters für Achse
3 gezeigt.
xx0100000160
A
B
C
E
F
Erforderliche Ausrüstung
Ausrüstung usw.
Positionsschalter Achse 1
Positionsschalter Achse 2
Positionsschalter Achse 3
3HAC022033-003 Revision: N
3.3.12 Inspektion, Positionsschalter Achse 1, 2 und 3
Positionsschalter Achse 3
Nocke
Stellschraube, Nocke
Schiene
Schienenbefestigung
© Copyright 2007-2014 ABB. Alle Rechte vorbehalten.
Ersatzteilnr. Hinweis
3HAC15715-1 Tauschen Sie ihn bei vorhandenen
Schäden aus.
3HAC15715-2 Tauschen Sie ihn bei vorhandenen
Schäden aus.
3HAC15715-2 Tauschen Sie ihn bei vorhandenen
Schäden aus.
Fortsetzung auf nächster Seite
3 Wartung
Fortsetzung
189
