Belastung des Fundaments, Roboter

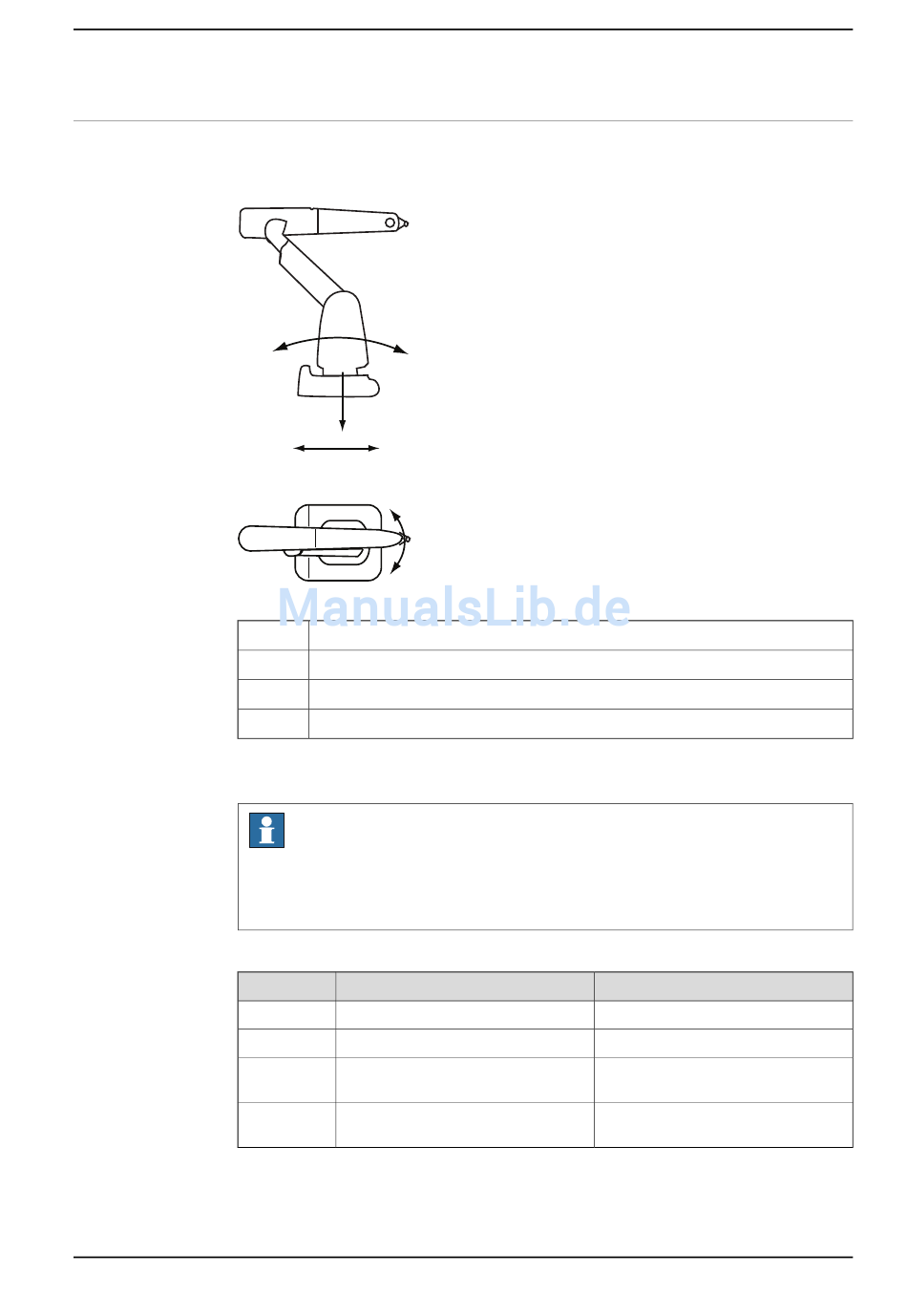

Die Abbildung veranschaulicht die Richtungen der Belastungskräfte des Roboters.
Diese gelten für alle bodenmontierten und hängenden Roboter.
xx1100000521
F
F
T
T
Die Tabelle gibt die unterschiedlichen Kräfte und Drehmomente an, denen der
Roboter bei unterschiedlichen Arbeiten ausgesetzt ist.
Stehend montiert
Kraft
Kraft xy
Kraft z
Drehmoment
xy
Drehmoment
z
3HAC022033-003 Revision: N
T
xy
F
z
F
xy
T
z
Kraft in die jeweilige Richtung der XY-Ebene
xy
Kraft in der Z-Ebene
z
Biegemoment in die jeweilige Richtung der XY-Ebene
xy
Biegemoment in der Z-Ebene
z
Hinweis
Diese Kräfte und Drehmomente sind Extremwerte, die während des Betriebs
selten erreicht werden. Außerdem werden die Maximalwerte niemals gleichzeitig
erreicht!
Dauerbelastung (Betrieb)
± 14 kN
+32 ± 10 kN
± 42 kNm
± 11 kNm
© Copyright 2007-2014 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.4.1 Vor der Installation
Max. Last (Not-Aus)
± 31 kN
+39 ± 16 kN
± 72 kNm
± 19.5 kNm
Fortsetzung auf nächster Seite
