ABB IRB 7600 Produkthandbuch Seite 105

xx0300000299
Robotervariante
IRB 7600 - 500/2.55
IRB 7600 - 500/2.3
IRB 7600-400/2,55
IRB 7600 - 340/2.8
IRB 7600 - 325/3.1
IRB 7600-150/3,5

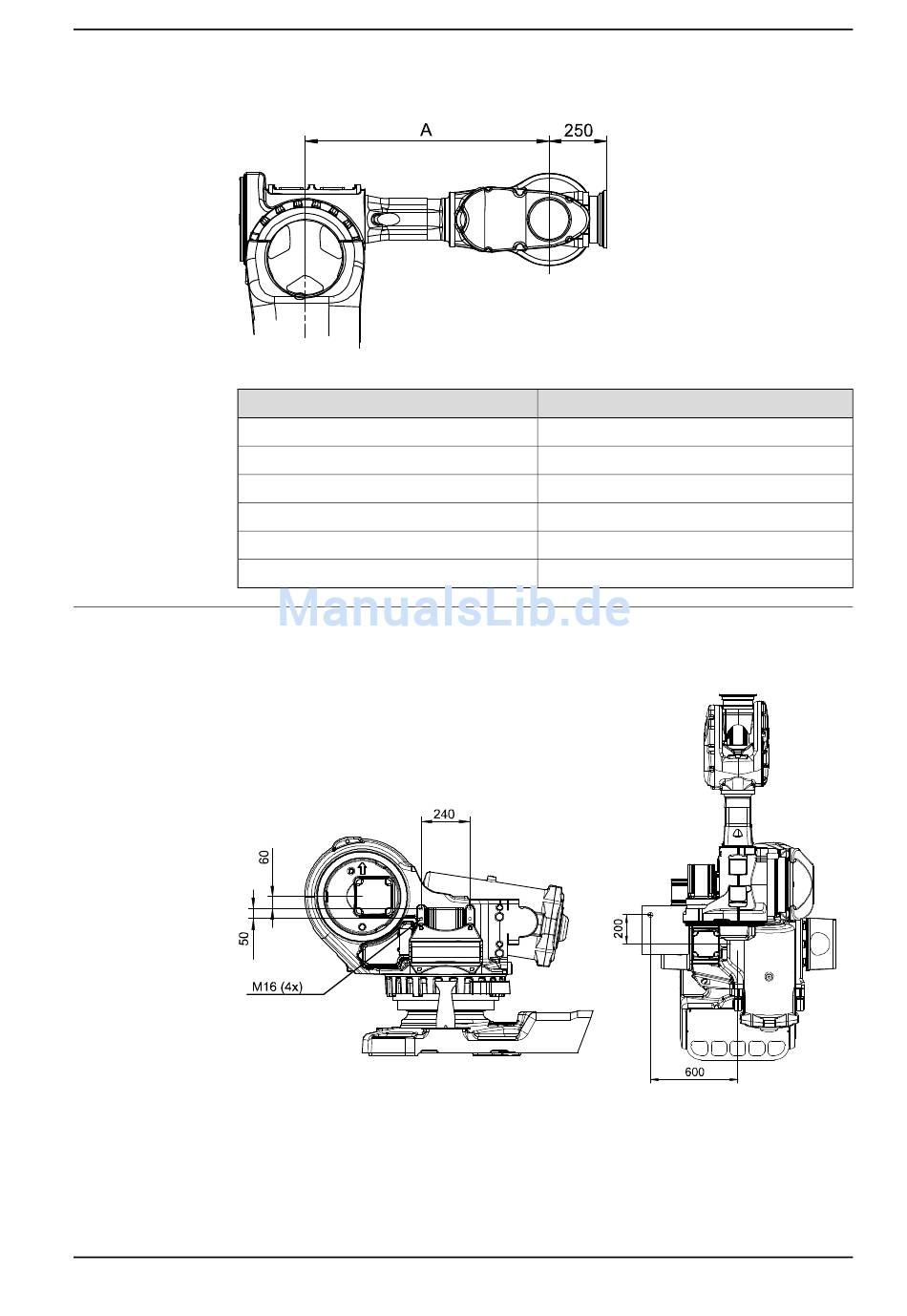

Abbildung, Anbringen von Zusatzausrüstung am Rahmen
Die Bohrungen zum Anbringen von Zusatzausrüstung am Rahmen werden unten
gezeigt.
xx0100000117
3HAC022033-003 Revision: N
© Copyright 2007-2014 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.5.9 Befestigen der Ausrüstung am Roboter
A
1056 mm
806 mm
1056 mm
1306 mm
1556 mm
2012 mm
Fortsetzung auf nächster Seite
Fortsetzung
105
