3.4.3 Ölwechsel, Getriebe Achse 2

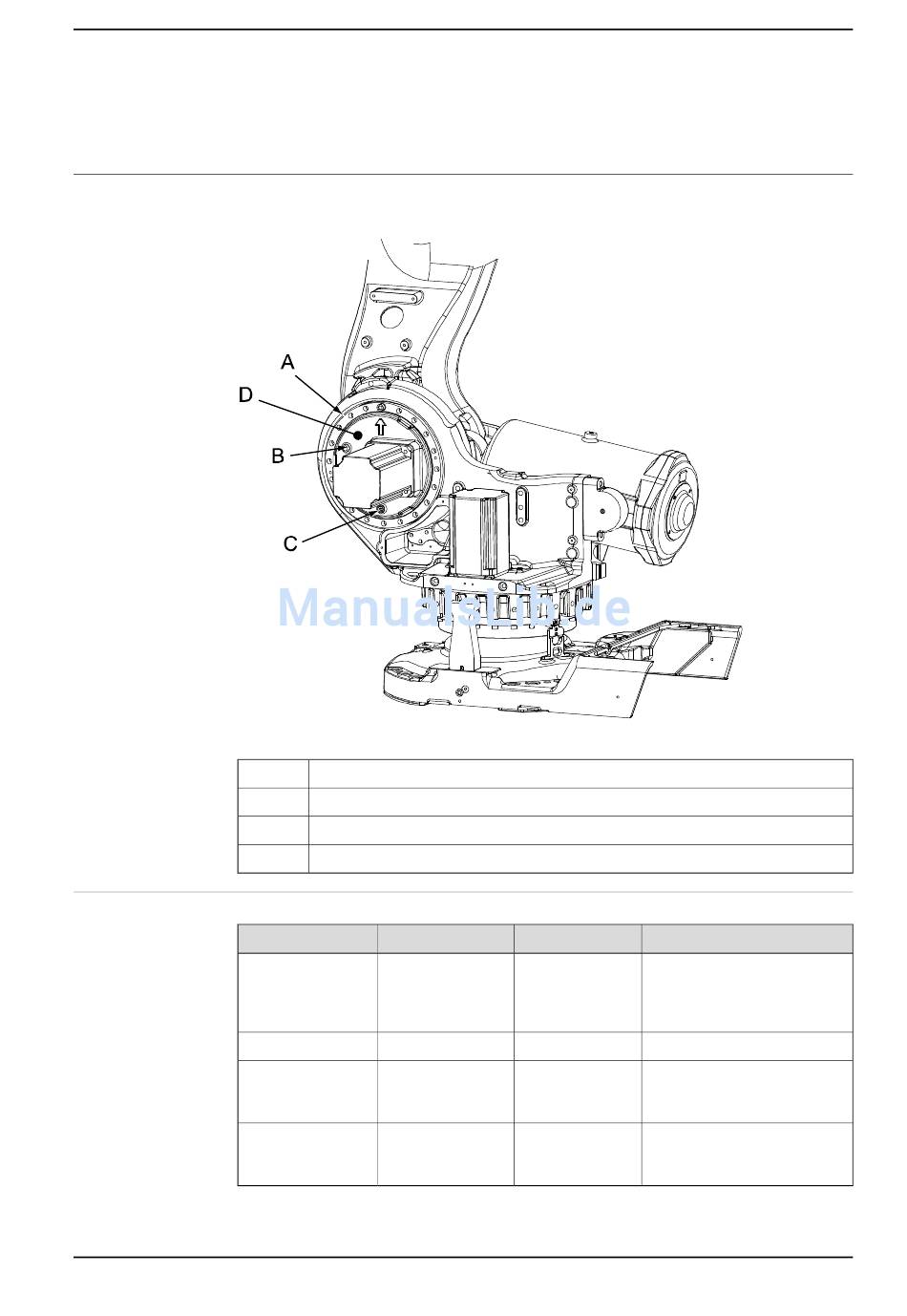

Sitz der Ölstopfen
Das Getriebe Achse 2 sitzt am Drehpunkt des Unterarms unter der Motorhalterung.
xx0200000112
A
B
C
D
Erforderliche Ausrüstung
Ausrüstung usw.
Schmieröl
Ölauffangbehälter
Ausrüstung zum Öl-
wechsel
Standardwerkzeug-
satz
3HAC022033-003 Revision: N
Getriebe Achse 2
Ölstopfen, Auffüllen (neuere Ausführung)
Ölstopfen, Ablassen
Kennschild, gibt Ölsorte im Getriebe an
Art.-Nr.
Siehe Öltyp und -
menge in den Ge-
trieben auf Sei-
te 195.
-
3HAC021745-001
-
© Copyright 2007-2014 ABB. Alle Rechte vorbehalten.
3.4.3 Ölwechsel, Getriebe Achse 2
Menge Hinweis
Siehe Öltyp und - Hinweis: Keinesfalls mit ande-
menge in den Ge- ren Ölsorten mischen!
trieben auf Sei-
te 195.
Kapazität: 5,000 ml
Der Inhalt wird im Abschnitt
Spezialwerkzeuge auf Seite 434
beschrieben.
Der Inhalt wird im Abschnitt
Standardwerkzeuge auf Sei-
te 433
Fortsetzung auf nächster Seite
3 Wartung
beschrieben.
