3HAC022033-003 Revision: N
Aktion
Setzen Sie die beiden Führungs-
stifte im Verhältnis von 180° in
die Bohrungen im Oberarm ein,
die für die Befestigungsschrau-
ben des Getriebes benutzt wer-
den.
VORSICHT
Das Getriebe wiegt 125 kg! Alle
Hebevorrichtungen müssen
entsprechend dimensioniert
sein!
Befestigen Sie die Huböse am
Getriebe.
Stellen Sie sicher, dass der O-
Ring auf der Rückseite des Ge-
triebes eingesetzt ist. Tragen Sie
Fett auf dem O-Ring auf, um si-
cherzustellen, dass er bei der
Montage in seiner Nut sitzen
bleibt.
Bei Beschädigung austauschen!
Heben Sie das Getriebe in seine
Montageposition.
Drehen Sie das Getriebe, um die
Öffnungen für die Befestigungs-
schrauben mit denen im Ober-
arm auszurichten.
Setzen Sie das Getriebe auf die
Führungsstifte auf und lassen
Sie es an seinen Montageort
gleiten.
Entfernen Sie das Hebewerk-
zeug.
© Copyright 2007-2014 ABB. Alle Rechte vorbehalten.
4.7.3 Austauschen des Getriebes Achse 3
Hinweis
Die Artikelnummer finden Sie unter
Ausrüstung auf Seite 382.
Die Artikelnummer finden Sie unter
Ausrüstung auf Seite 382.
Die Artikelnummer finden Sie unter
Ausrüstung auf Seite 382.

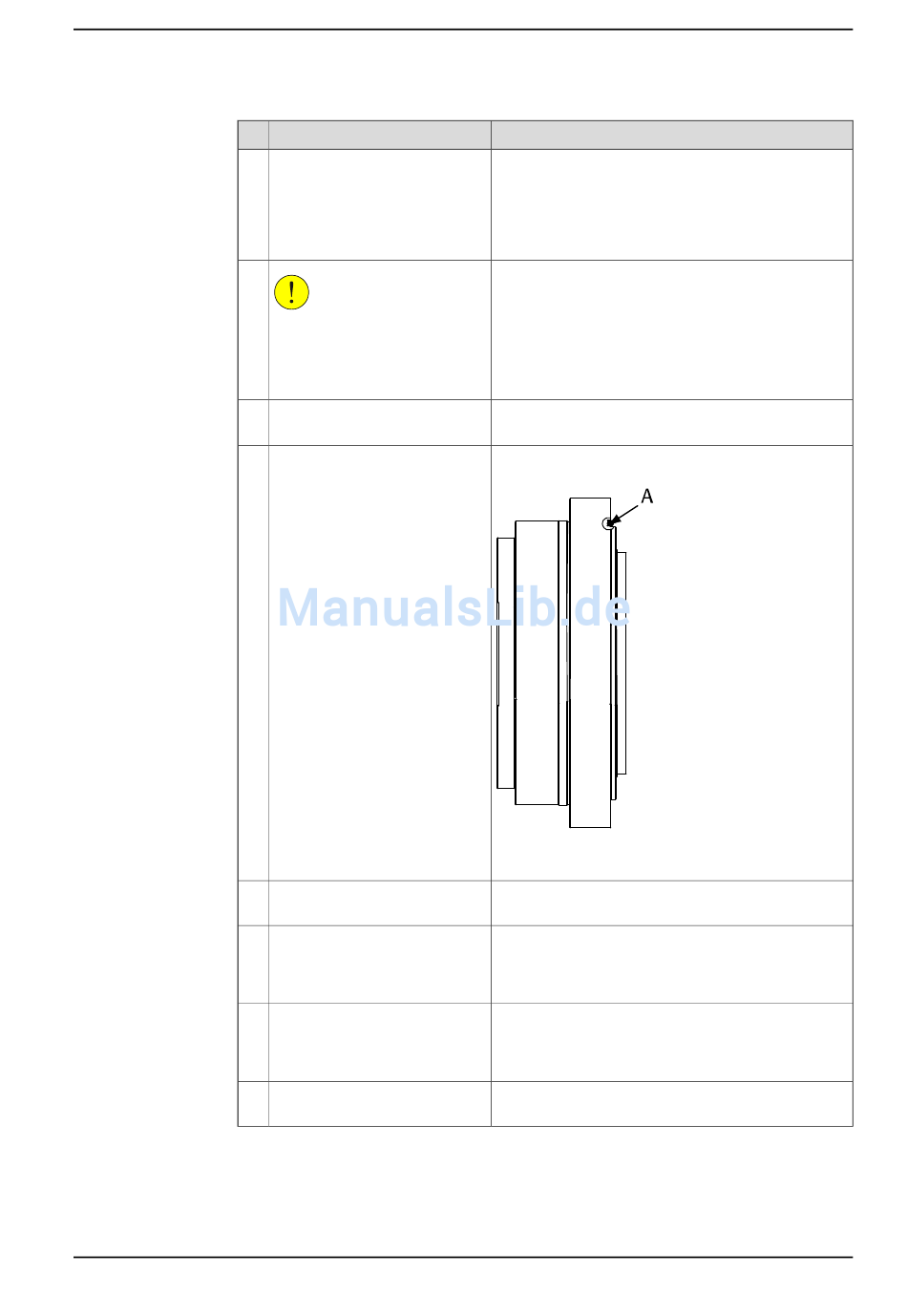

xx0100000136
• A: O-Ring, Getriebe, Achse 3
Stellen Sie sicher, dass die O-Ringe richtig sitzen
und das Getriebe korrekt ausgerichtet ist!
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
Erforderliche
Erforderliche
Erforderliche
