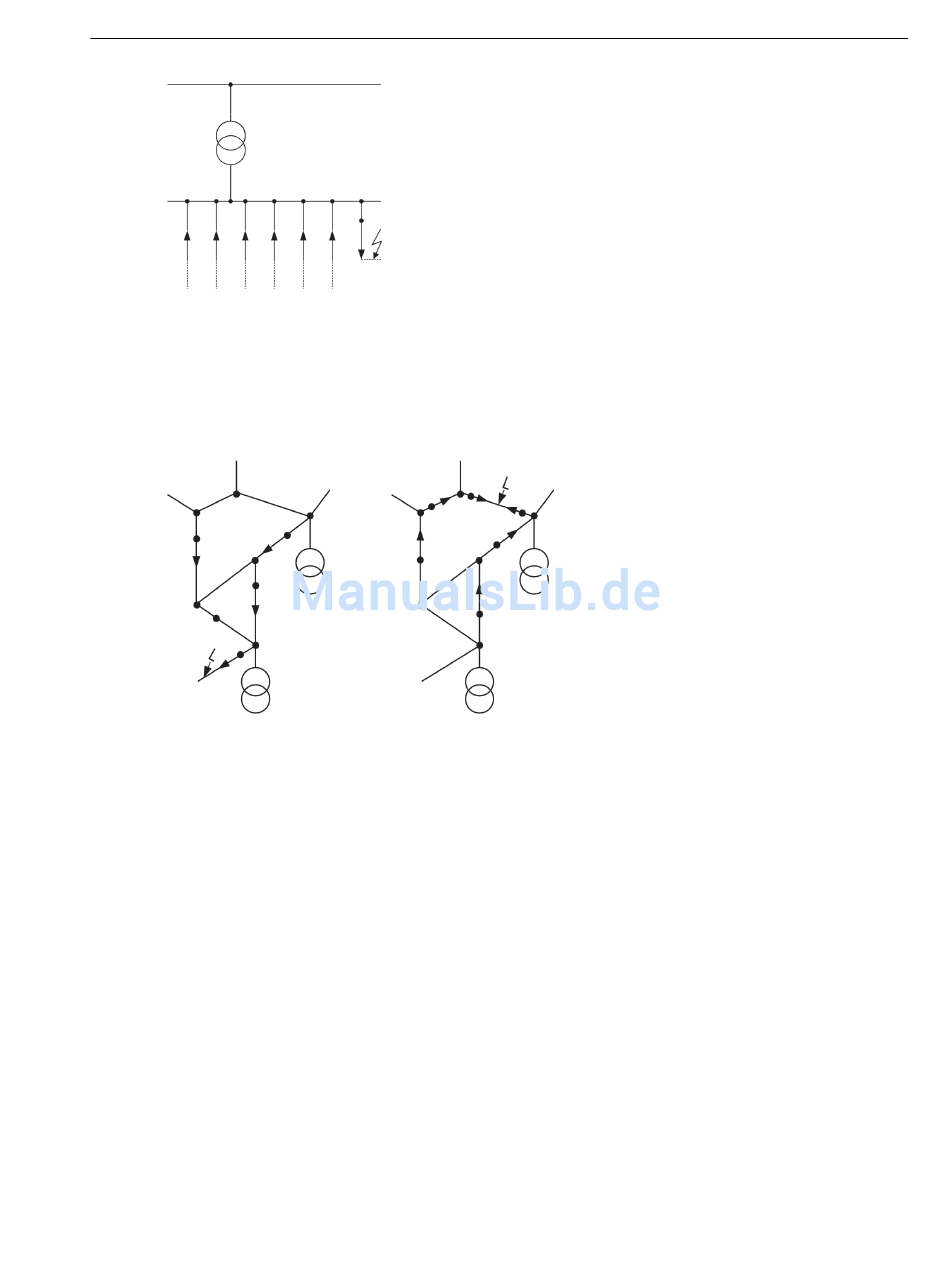

Bild 2-81
In vermaschten Netzen oder Ringnetzen erhalten die Messstellen des erdschlussbehafteten Kabels ebenfalls
ein Maximum an Erdschluss-(rest)strom. Nur in diesem Kabel wird an beiden Enden Richtung „Vorwärts"
gemeldet
(Bild
2-82). Aber auch die übrigen Richtungsanzeigen im Netz können bei der Erdschlussortung
behilflich sein. Jedoch kann u.U. die eine oder andere Anzeige auch wegen zu geringen Erdstromes
ausbleiben.
[ortung-des-erdschlusses-260602-kn, 1, de_DE]
Bild 2-82
Einstellhinweise
2.12.5
Allgemeine Einstellungen
Bei der Projektierung der Schutzfunktionen (Abschnitt
EMPF. ERDFEHLER festgelegt, mit welchen Parametern die Erdfehlererfassung arbeitet.
Bei Wahl von EMPF. ERDFEHLER = UMZ ohne AMZ sind hier die UMZ–Parameter zugänglich.
Bei Wahl von EMPF. ERDFEHLER = Anwender-Kennl. kann für die Überstromstufen IEE> bzw. IEEp eine
anwenderspezifizierbare Kennlinie genutzt werden.
Die überlagerte Hochstromstufe ΙEE>> ist in all diesen Fällen verfügbar.
Wird die Funktion nicht benötigt, wird nicht vorhanden eingestellt.
Die Anwenderkennlinien sind nur verfügbar, wenn unter Adresse 130 die Standardmessmethode cos φ /
sin φ eingestellt wird.
Unter Adresse 130 EMPF.EF.RI.CHAR legen Sie die Charakteristik für die Richtungsbestimmung fest. Dabei
haben Sie die Wahl zwischen der Standardmessmethode cos φ / sin φ oder der U0/I0 φ MESS. mit
einer Kreissektorkennlinie.
Unter Adresse 3101 EMPF. ERDFEHLER kann die Funktion Ein- oder Ausgeschaltet werden, auf Ein mit
EF-PROT oder auf Nur Meldung gestellt werden. Bei den Einstellungen Ein und Ein mit EF-PROT ist
auch Auslösung möglich, ferner wird ein Störfallprotokoll angelegt. Bei Ein mit EF-PROT und Nur
SIPROTEC 4, 7SJ80, Handbuch
E50417-G1100-C343-A8, Ausgabe 12.2017
Erdschlussortung im Strahlennetz
Ortung des Erdschlusses ausgehend von Richtungsanzeigen im vermaschten Netz
2.12 Erdfehlererfassung (empfindlich/unempfindlich)
2.1.1
Funktionsumfang, wurde unter Adresse 131
Funktionen
187
