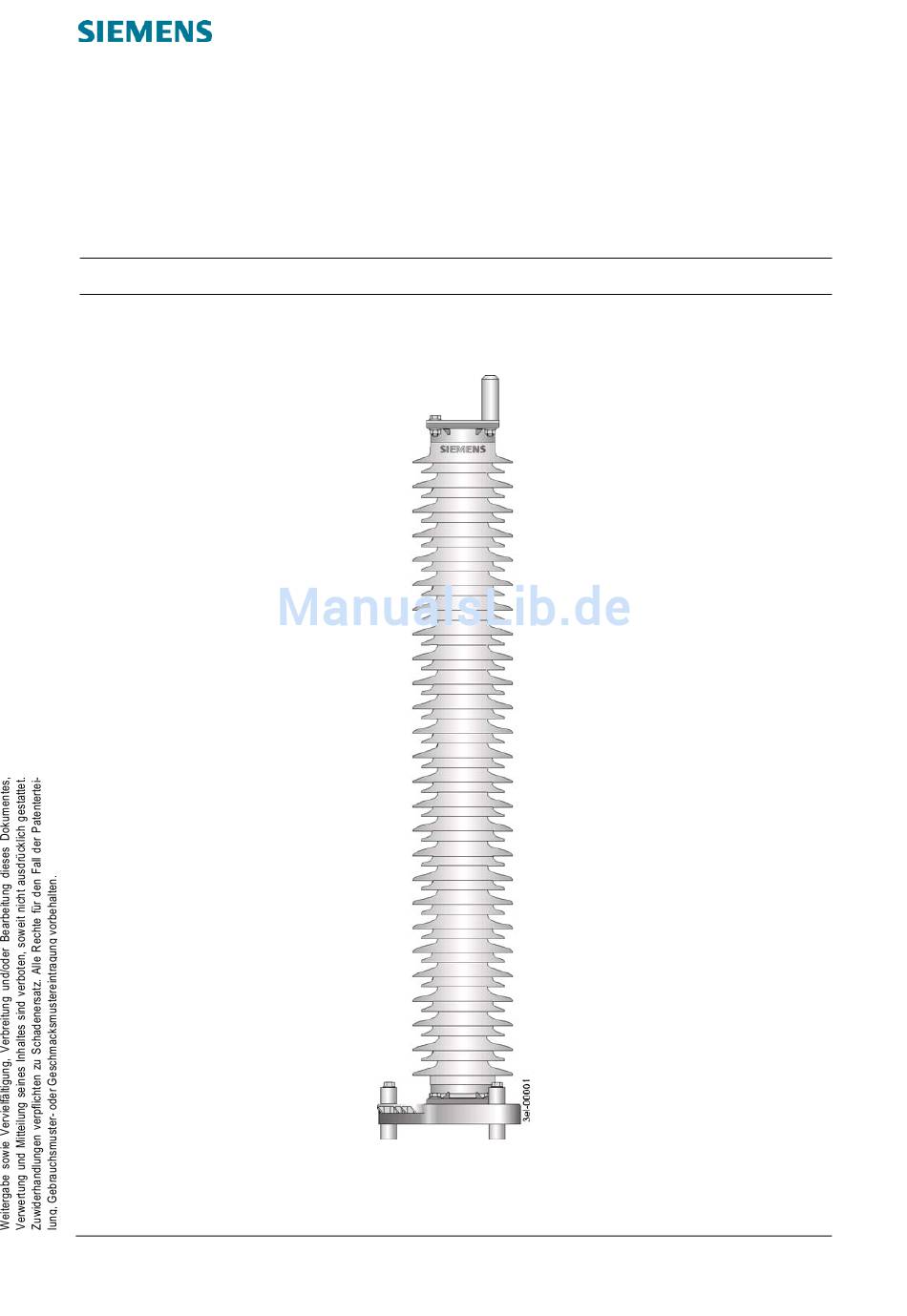

- Seite 1 Überspannungsableiter 3EL2 Betriebsanleitung Bestell-Nr.: 928 00047 100 c Siemens Aktiengesellschaft Alle Rechte vorbehalten.. © Siemens AG • 03/2010...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ___________________________________________________________________________2 Technische Daten Beschreibung Aufbau Wirkungsweise Transport und Lagerung Schraubverbindungen Montage ________________________________________________________________________8 Zubehör Aufstellungsort Zusammenstellen der Einzelteile Aufstellen des Ableiters Erdung Hochspannungsanschluss Explosionsbild __________________________________________________________________14 Instandhaltung __________________________________________________________________16 Entsorgung Ableiter und Ableiterzubehör © Siemens AG • 03/2010... - Seite 3 Die hier enthaltenen Informationen sind dafür bestimmt, dass eine korrekte Installation dieses Produktes erfolgt. Siemens hat keine Kontrolle über die Zustände im Netz, welche die Installation eines Produktes stark beeinflus- sen können. Es liegt in der Verantwortung des Anwenders, die geeignete lnstallationsmethode zu wählen. Sie- mens ist unter keinen Umständen für indirekte oder direkte Schäden in Folge von Gebrauch oder Missbrauch...
-
Seite 4: Technische Daten
Der Überspannungsableiter 3EL2 ist ein Schutzgerät mit der Aufgabe, die Isolation einer Anlage oder einer ihrer Komponenten vor unzulässigen Beanspruchungen durch Überspannungen zu schützen. Technische Daten In der Normalausführung ist der Überspannungsableiter für Aufstellungshöhen bis 1000 m NN und für Betriebsfrequenzen zwischen 48 Hz und 62 Hz geeignet. -
Seite 5: Beschreibung
Die Flansche sind aus einer freiluftbeständigen Leichtmetall-Legierung hergestellt und mit dem Sili- kongehäuse direkt verbunden. Die MO-Widerstände des 3EL2 werden von den GfK-Stäben wie von einem Käfig eng umschlossen. Im Falle einer Überlastung der Widerstände – ein äußerst seltenes Ereignis, das aber für keinen Ableiter völlig ausgeschlossen werden kann –... -
Seite 6: Transport Und Lagerung
Die für den Zusammenbau erforderlichen Schrauben etc., Anschlussklemmen und Zusatzgeräte (Kon- trollfunkenstrecke, Ansprechzähler) werden als Beipack mitgeliefert. Hinweis Um Beschädigungen des Isolierkörpers zu vermeiden, darf der Montage-Transportschutz erst nach erfolgter Montage entfernt werden. © Siemens AG • 03/2010... -
Seite 7: Schraubverbindungen
Für die Montage Drehmomentenschlüssel verwenden. Erforderliche Anziehmomente für Schraubverbindungen: M 8: 18 ± 2 Nm M 10: 35 ± 5 Nm M 12: 60 ± 5 Nm M 16: 90 ± 10 Nm M 20: 105 ± 10 Nm © Siemens AG • 03/2010... -
Seite 8: Montage
Die Ableiter sind senkrecht aufzustellen oder zu hängen. Bei nicht senkrechter Montage ist eine vorherige Rücksprache mit dem Hersteller notwendig. Zusammenstellen der Einzelteile Die zur Montage notwendigen Einzelteile können der Explosionszeichnung entnommen werden [=> Seite 15]. © Siemens AG • 03/2010... -
Seite 9: Aufstellen Des Ableiters
Baustein Baustein-Schild Kontaktflächen Fig. 6. Ableiterbausteine Vorsicht! Ausgleichbleche dürfen jedoch nicht zwischen den Ableiterbau- steinen verwendet werden. Zuerst die zugehörigen äußeren Steuerarmaturen [3/Fig. 17.], [4/Fig. 17.] und die Anschlussplatte [10/Fig. 17.] am oberen Flansch montieren. © Siemens AG • 03/2010... - Seite 10 Der mitgelieferte Isolierschlauch ist an den Befestigungsbolzen M12 x 140 zu belassen. Die drei Isolatoren [Fig. 10.] entsprechend Bohrbild mit Bolzen M12 von unten auf dem Gestell befes- tigen. Den Ableiter mit einer geeigneten Hebevorrichtung (Kran, Seilzug) mittels Stropps und Tragö- © Siemens AG • 03/2010...
- Seite 11 Die vier unteren Isolierbuchsen [2/Fig. 12.] entsprechend Bohrbild auf die Bohrungen von Gestell [1] legen. Grundplatte [3] und die oberen Isolierbuchsen [4] mit vier Bolzen M20 × 110 auf den unteren Isolierbuchsen [2] festschrauben. Den Ableiter [5] mit einer geeigneten Hebevorrichtung (Kran, Seil- © Siemens AG • 03/2010...
-
Seite 12: Erdung
Erdleitung an der Erdungsschraube M12 entsprechend [14, Fig. 17.] festschrauben. Hochspannungsanschluss Vorsicht! Hochspannungsseitige Verbindungen mit Rohrleitern sind flexibel auszuführen, um unzulässig hohe auf den Ableiter wirkende Kräfte zu vermeiden. Weiter ist auf die elektrochemische Verträglichkeit der verwendeten Materialien zu achten. © Siemens AG • 03/2010... - Seite 13 Hochspannungsanschluss mit Bolzenanschluss, DIN-Flachanschluss oder NEMA-Flachanschluss Bei Verwendung eines Bolzenanschlusses [Fig. 14.] oder Flachanschlusses [Fig. 15.] oder [Fig. 16.] ist das notwendige Sonderzubehör bereits werksseitig montiert. Fig. 14. Bolzenanschluss Fig. 15. Flachanschluss DIN Fig. 16. Flachanschluss NEMA © Siemens AG • 03/2010...
-
Seite 14: Explosionsbild
Mutter M16 Schraube M20 × 110 Scheibe 21 Isolierschlauch B20 × 1,2 Isolierbuchse Federring B20 Mutter M20 Schraube M12 × 30 Federring B12 Scheibe 13 Mutter M12 Schraube M12 × 30 14c, Federring B12 Scheibe 13 © Siemens AG • 03/2010... - Seite 15 Fig. 17. Überspannungsableiter 3EL2 © Siemens AG • 03/2010...
-
Seite 16: Instandhaltung
Bestandteile sind die folgenden Werkstoffe: Stahl, Aluminium, glasfaserverstärkte Kunststoffe, und Silikonkautschuk (VMQ), Keramik ( Metalloxid). Nach dem heutigen Stand der Entsorgungstechnik sind Ableiter vom Typ 3EL2 weder stofflich noch thermisch verwertbar. Da die Ableiter keine gefährlichen Stoffe enthalten, können sie auf Hausmüll- deponien entsorgt werden.
