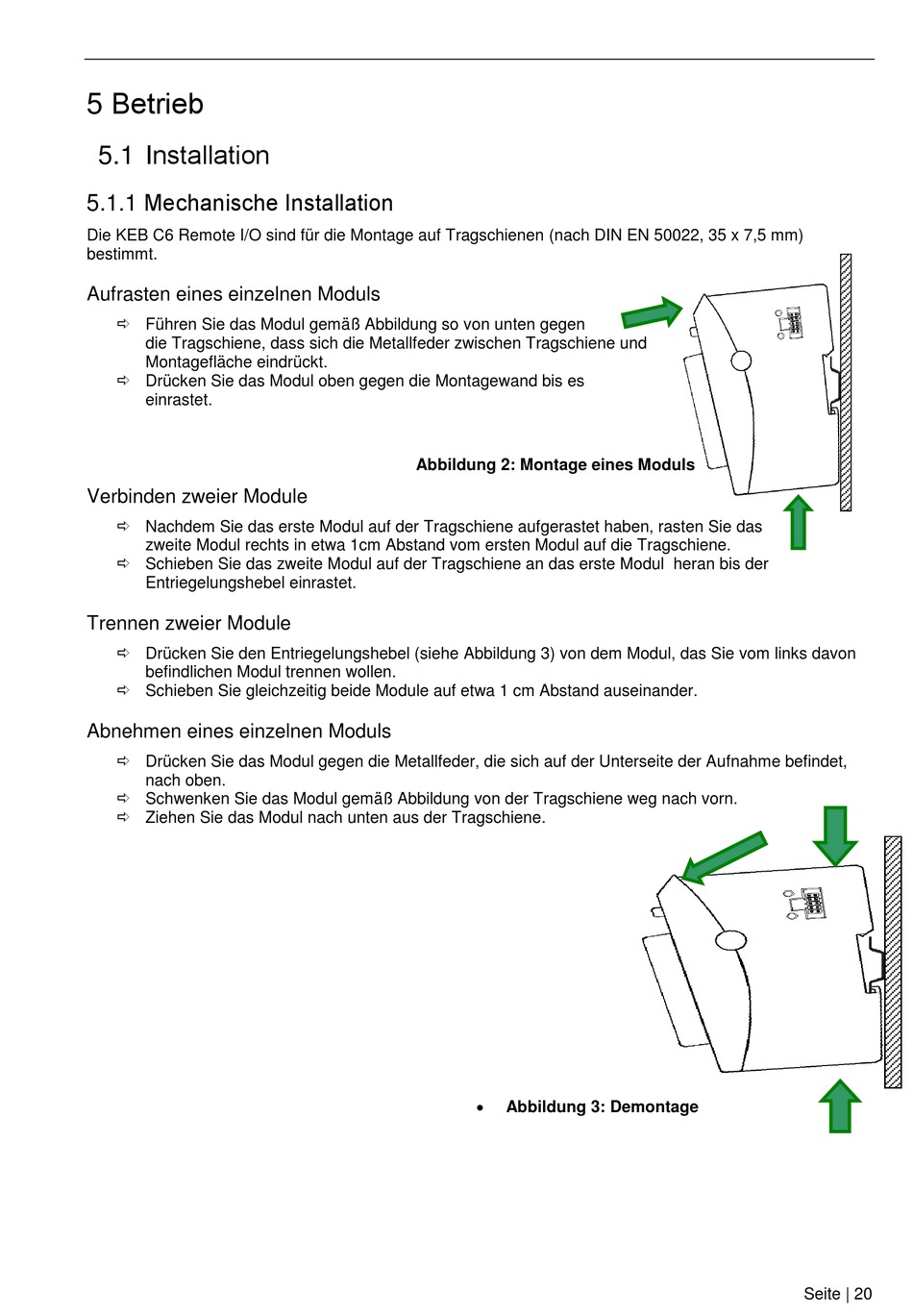

5 Betrieb

5.1 Installation

5.1.1 Mechanische Installation

Die KEB C6 Remote I/O sind für die Montage auf Tragschienen (nach DIN EN 50022, 35 x 7,5 mm)
bestimmt.
Aufrasten eines einzelnen Moduls
 Führen Sie das Modul gemäß Abbildung so von unten gegen
die Tragschiene, dass sich die Metallfeder zwischen Tragschiene und
Montagefläche eindrückt.
 Drücken Sie das Modul oben gegen die Montagewand bis es
einrastet.
Verbinden zweier Module
 Nachdem Sie das erste Modul auf der Tragschiene aufgerastet haben, rasten Sie das
zweite Modul rechts in etwa 1cm Abstand vom ersten Modul auf die Tragschiene.
 Schieben Sie das zweite Modul auf der Tragschiene an das erste Modul heran bis der
Entriegelungshebel einrastet.
Trennen zweier Module
 Drücken Sie den Entriegelungshebel (siehe Abbildung 3) von dem Modul, das Sie vom links davon
befindlichen Modul trennen wollen.
 Schieben Sie gleichzeitig beide Module auf etwa 1 cm Abstand auseinander.
Abnehmen eines einzelnen Moduls
 Drücken Sie das Modul gegen die Metallfeder, die sich auf der Unterseite der Aufnahme befindet,
nach oben.
 Schwenken Sie das Modul gemäß Abbildung von der Tragschiene weg nach vorn.
 Ziehen Sie das Modul nach unten aus der Tragschiene.
Abbildung 2: Montage eines Moduls

Abbildung 3: Demontage
eines Moduls
E
n
t
r
i
e
g
e
l
u
n
g
s
h
e
b
e
l
Seite | 20
