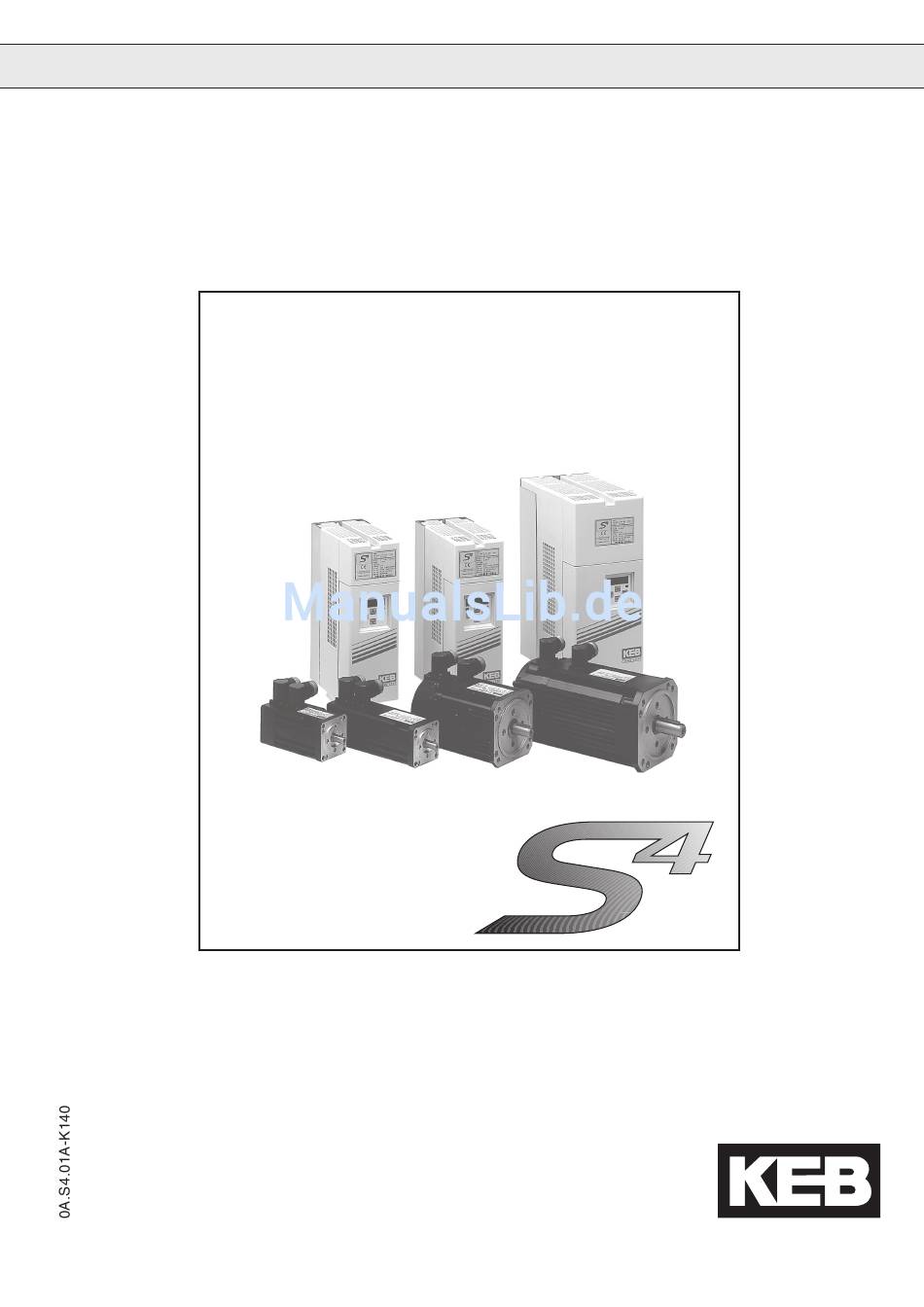

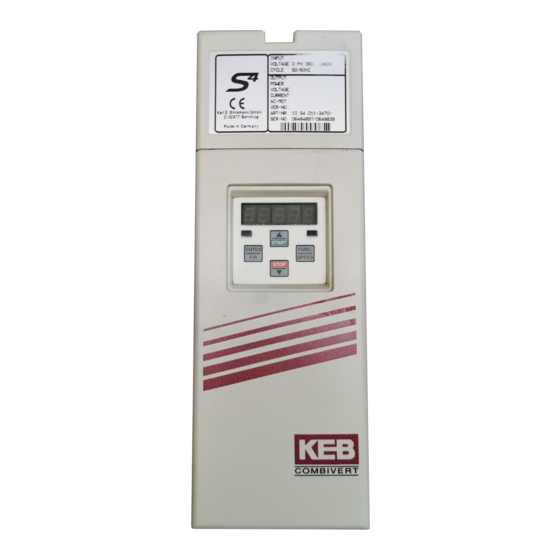

- Seite 1 B E D I E N U N G S A N L E I T U N G INSTRUCTION MANUAL MOTORADAPTION KEB COMBIVERT S4 Größe D / E / G Version 1.4 KEB COMBIVERT S4 Size D / E / G Version 1.4...
- Seite 2 Lesen Sie deshalb unbedingt die "Technische Dokumentation Teil 1". Technische Daten siehe auch Betriebsanleitung Teil 2 KEB COMBIVERT S4 Größe D/E Before any application the user must familarize himself with the unit. Especially of importance is the knowledge and paying attention to the safety and warning remarks.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Anpassen von Motoren an den KEB COMBIVERT S4 ..4 1.1 Anforderungen an den Servomotor ........4 1.2 Spezifikation des Resolvers ..........4 1.3 Spezifikation des SIN/COS-Gebers........4 1.4 Inbetriebnahme des Servosystems ........4 1.5 Überprüfen der Drehzahlrückführung ........4 1.6 Überprüfen der Absolutlage .......... -
Seite 4: Anpassen Von Motoren An Den Keb Combivert S4
Bei Nichtbeachtung kann der Motor zerstört werden. 1.1 Anforderungen an Anhand der Tabelle Technische Daten in der Applikationsanleitung kann der passende KEB COMBIVERT S4 zum Servomotor ausgesucht werden. Von KEB werden die den Servomotor Servosysteme dabei so ausgelegt, daß der Stillstandsdauerstrom des Motors kleiner als der Stillstandsdauerstrom des KEB COMBIVERT S4 ist. -
Seite 5: Überprüfen Der Absolutlage
Stillstandsdauerstrom (dr.7) Motornennmoment (dr.9) Funktion des Motors zu berechnen. Durch das Nennmoment und den Nennstrom werden sämtliche Drehmomentangaben im KEB COMBIVERT S4 beeinflußt. M = I • M Durch die Eingabe des Nennmomentes werden die Momentengrenzen auf das 1,5fache Nennmoment verstellt. -
Seite 6: Einstellung Der Drehzahlerfassung
Die Zeit für die Drehzahlerfassung ist unter EC.8 einstellbar. Bewährt hat sich für 1.8 Einstellung der hochauflösende Systeme 1 ms und für Resolversysteme 4 ms. Mit dieser Einstellung Drehzahlerfassung wird gleichzeitig die Drehzahlauflösung eingestellt. EC.8 ERN1387 Resolver 0,5 ms 1,8 min 29,3 min 1 ms 0,9 min... -
Seite 7: Parametrierung Der Drehzahlregler
Drehzahlregler und dann um 30 % reduziert. In gleicher Weise wird dann der I-Anteil eingestellt. Damit sich der Antrieb konform zur Betriebsanleitung verhält, werden durch den 1.12 KEB Grundein- Systemdownload die folgenden Einstellungen vorgenommen. Diese Einstellungen kön- stellungen nen durch die Funktion fr.0, fr.1 = -2 immer wieder hergestellt werden. Im Folgenden ist der Systemdownload für einen Motor 01.SM.000-3200 aufgeführt. - Seite 8 In40 Letzter Fehler = nOP Fehlerzähler löschen In41 Fehlerzähler OC In42 Fehlerzähler OL In43 Fehlerzähler OP In44 Fehlerzähler OH In45 Fehlerzähler WD An19 Analogausgang 2 Verstärkung = 2,00 6000 min An15 Analogausgang 1 Verstärkung = 10,42 25 Nm / 3 M Bus Parameter Satz = 1 : Satz 1 Parametersatz kopieren...
- Seite 10 Telefon 00 49 / 52 63 / 4 01 - 0 • Fax 00 49 / 52 63 / 4 01 - 1 16 Internet: www.keb.de • E-mail: info@keb.de KEB Antriebstechnik GmbH & Co. KG Wildbacher Str. 5 • D - 08289 Schneeberg Telefon 0049 / 37 72 / 67 - 0 •...
