13.3 Verdrahtung

Anschlussbelegung Analogmodul

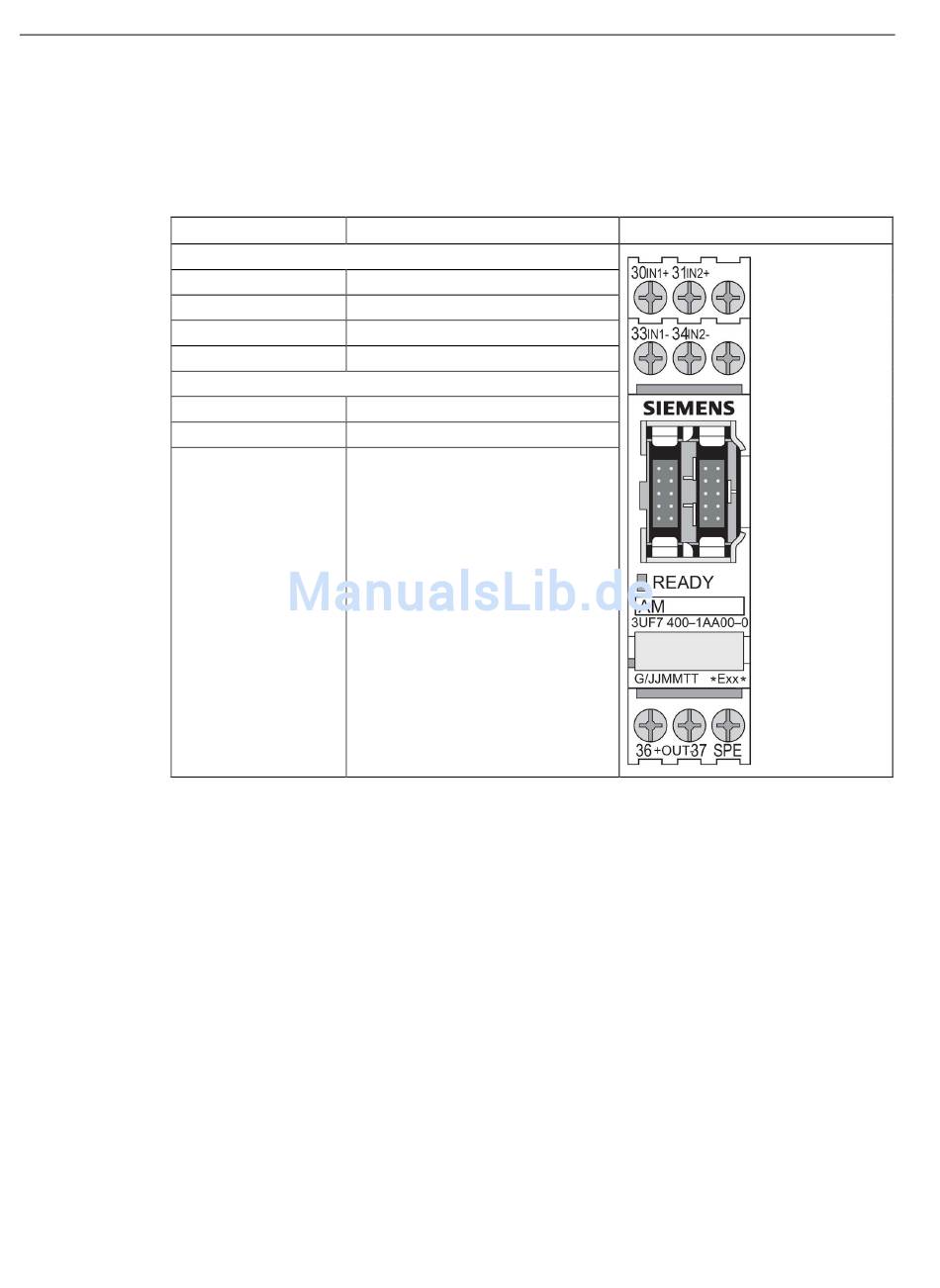

Die folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 13- 10
Anschluss
Klemmen oben
Klemmen unten
456
Anschlussbelegung der abnehmbaren Klemmen des Analogmoduls
Belegung
30 Analogeingang IN1+
31 Analogeingang IN2+
33 Analogeingang IN1-
34 Analogeingang IN2-
36 Analogausgang OUT+
37 Analogausgang OUT-
SPE Anlagenschirm
