Anschlussbelegung Multifunktionsmodul

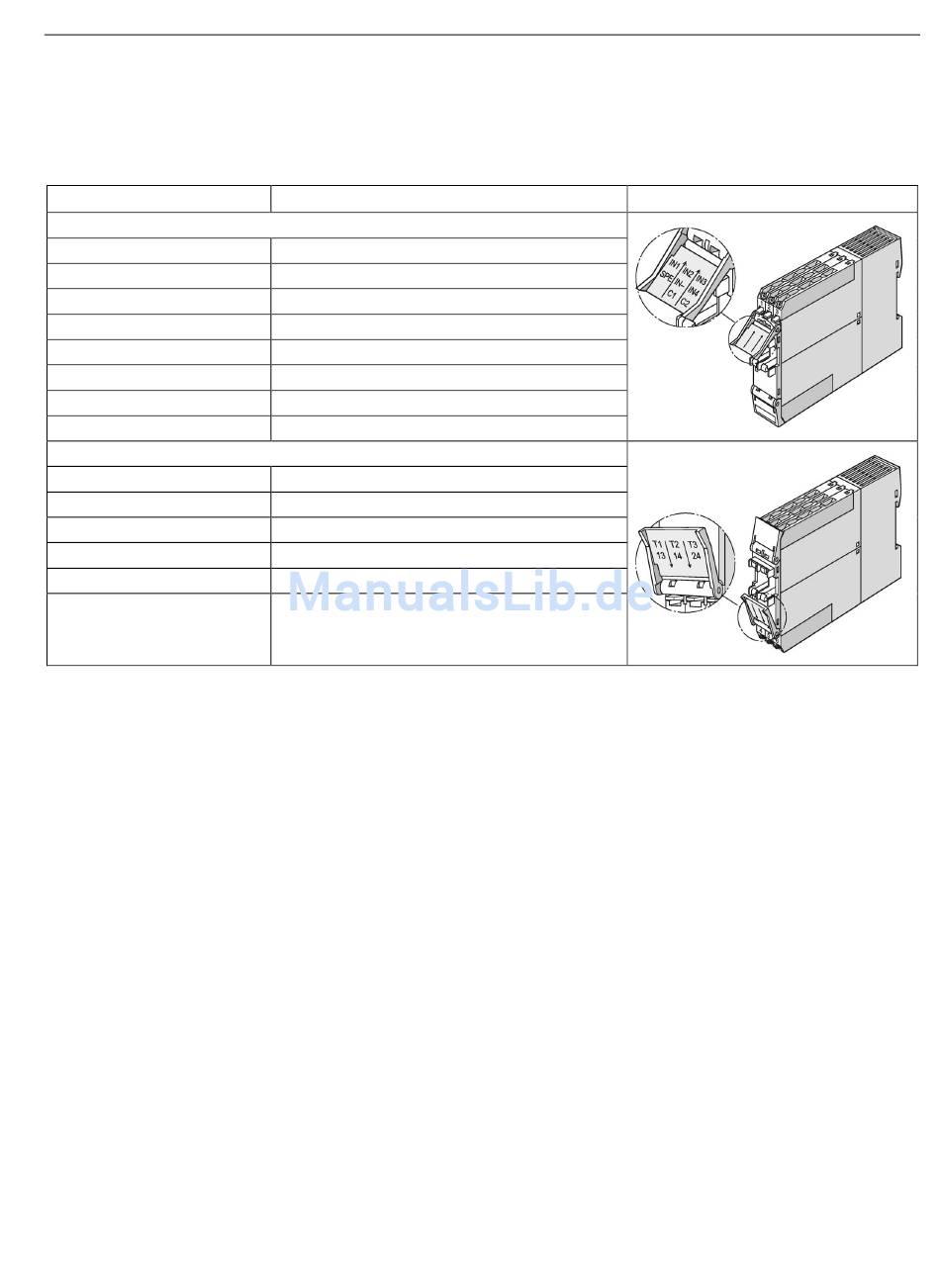

Tabelle 14- 10
Anschlussbelegung der abnehmbaren Klemmen, Multifunktionsmodul
Anschluss
Klemme oben
IN1
IN2
IN3
SPE
IN-
IN4
C1
C2
Klemme unten
T1
T2
T3
13
14
24
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Belegung
Digitaleingang IN1
Digitaleingang IN2
Digitaleingang IN3
Anlagenschirm
24 V DC nur für IN1 bis IN4
Digitaleingang IN4
Anschluss 1, Differenzstromwandler 3UL23
Anschluss 2, Differenzstromwandler 3UL23
Eingang T1, Temperatursensor
Eingang T2, Temperatursensor
Eingang T3, Temperatursensor
Wurzel für Relaisausgang 1 und 2
Relaisausgang OUT1
Relaisausgang OUT2
Montage, Verdrahtung, Schnittstellen
14.4 Verdrahtung
431
