Grundlagen der Schwingungsüberwachung und -diagnose
4.6 Schwingungsdiagnose durch Frequenzanalyse
4.6.2

Spektrum der Schwinggeschwindigkeit

4.6.2.1

Beschreibung des Diagnoseverfahrens

Merkmale SM 1281
Spektrum
Schwing-
geschwindigkeit
Spektrum der Schwinggeschwindigkeit

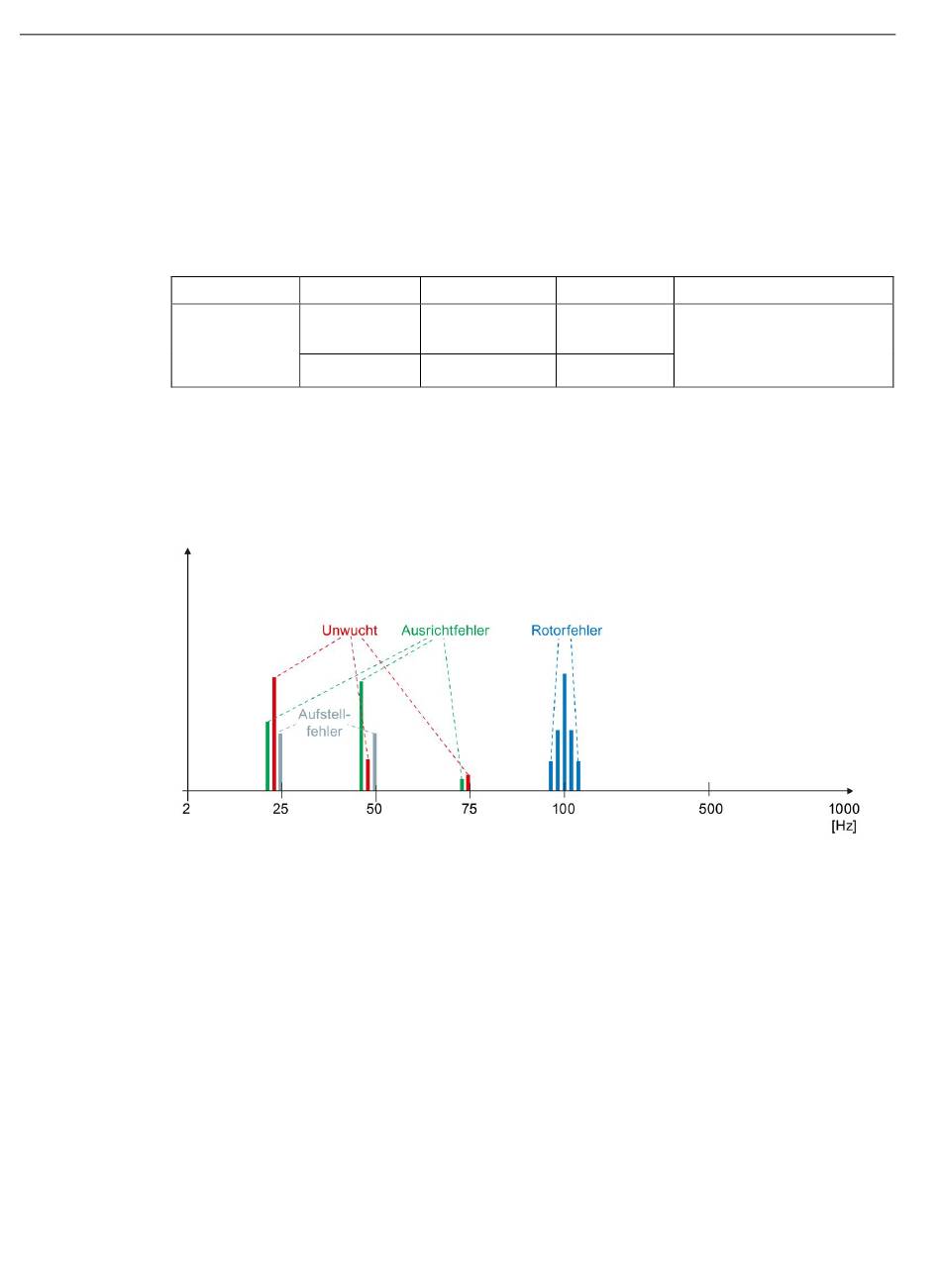

Das folgende Bild zeigt den Frequenzbereich des Spektrums für die Schwinggeschwindigkeit
von 2 Hz bis 1 kHz sowie einige Beispiele von Fehlern mit ihren charakteristischen
Frequenzen, die in diesem Spektrum erkannt und nachgewiesen werden können.
Bild 4-4
32
Drehzahl Frequenzbereich
<= 6000 U/min 2 Hz bis 1 kHz
> 6000 U/min 10 Hz bis 2 kHz
Gesamtspektrum Schwinggeschwindigkeit
Auflösung Überwachbar
0,204 Hz Beliebige Kombination aus
drehzahlabhängigen und
drehzahlunabhängigen
0,408 Hz
Überwachungen.
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
