Systembeschreibung
2.13 Beschreibung der Systemkomponenten
1
Zeigt den eingestellten Einstellstrom Ie / Motornennstrom in A an. Bei Motoren mit zwei
Drehzahlen wird abhängig von der aktuellen Drehzahl (langsam oder schnell) immer der
zugehörige Einstellstrom Ie1 oder Ie2 angezeigt z. B. 8 A. Bei Motoren mit zwei Drehzahlen
kann bei Motorstillstand durch Betätigung des linken Softkey zwischen der Anzeige beider
Einstellströme gewechselt werden. Im laufenden Betrieb wird immer der zur aktuellen
Motordrehzahl gehörige Einstellstrom angezeigt.
2
Zeigt die eingestellte Class-Zeit des Überlastschutzes an, z. B:10 = Class 10 (Class =
Auslöseklasse)
3
Zeigt an, ob eine Temperaturüberwachung, z. B. die Temperaturüberwachung des Motors
über Thermistoren oder analoge Temperatursensoren (Pt100, Pt1000, KTY, NTC) erfolgt.
(T= Überwachung der Temperatur erfolgt.)
4
Die Betriebsanzeige ermöglicht die anwenderspezifische Darstellung unterschiedlicher
Messwerte im laufenden Betrieb als Standardanzeige auf oberster Menüebene. Hierzu
können vordefinierte Profile innerhalb der Displayeinstellungen ausgewählt werden. Durch
Betätigung des rechten Softkeys "Menü" erfolgt die Navigation in den der Betriebsanzeige
unterlagerten Menüs (siehe Kapitel Betriebsanzeige ablesen und anpassen (Seite 81)).

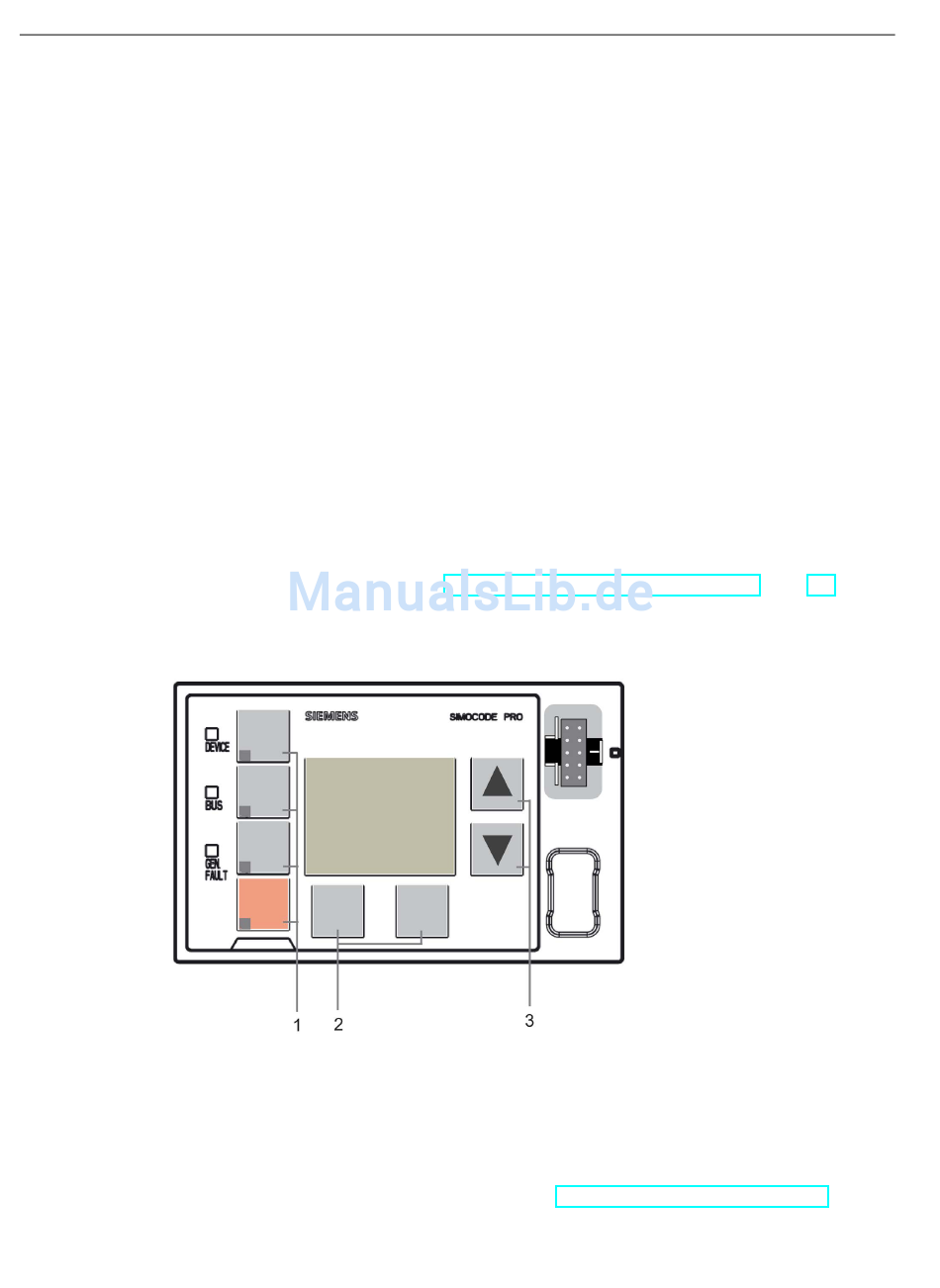

Bedienelemente des Bedienbausteins mit Display

Bild 2-16
1
Vier frei parametrierbare Bedientasten mit Status-LED. Sie dienen zur Steuerung des Motors
mit integrierten Status-LEDs für beliebige Statusrückmeldungen. Die Funktionen können
anwenderspezifisch zugeordnet werden. Die Beschriftung ist beliebig oder über beigelegte
Beschriftungsstreifen möglich (siehe auch Kapitel Bedienbaustein mit Display (BBD)
66
Bedienelemente des Bedienbausteins mit Display
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
SIMOCODE pro PROFINET
