Arbeitsweise

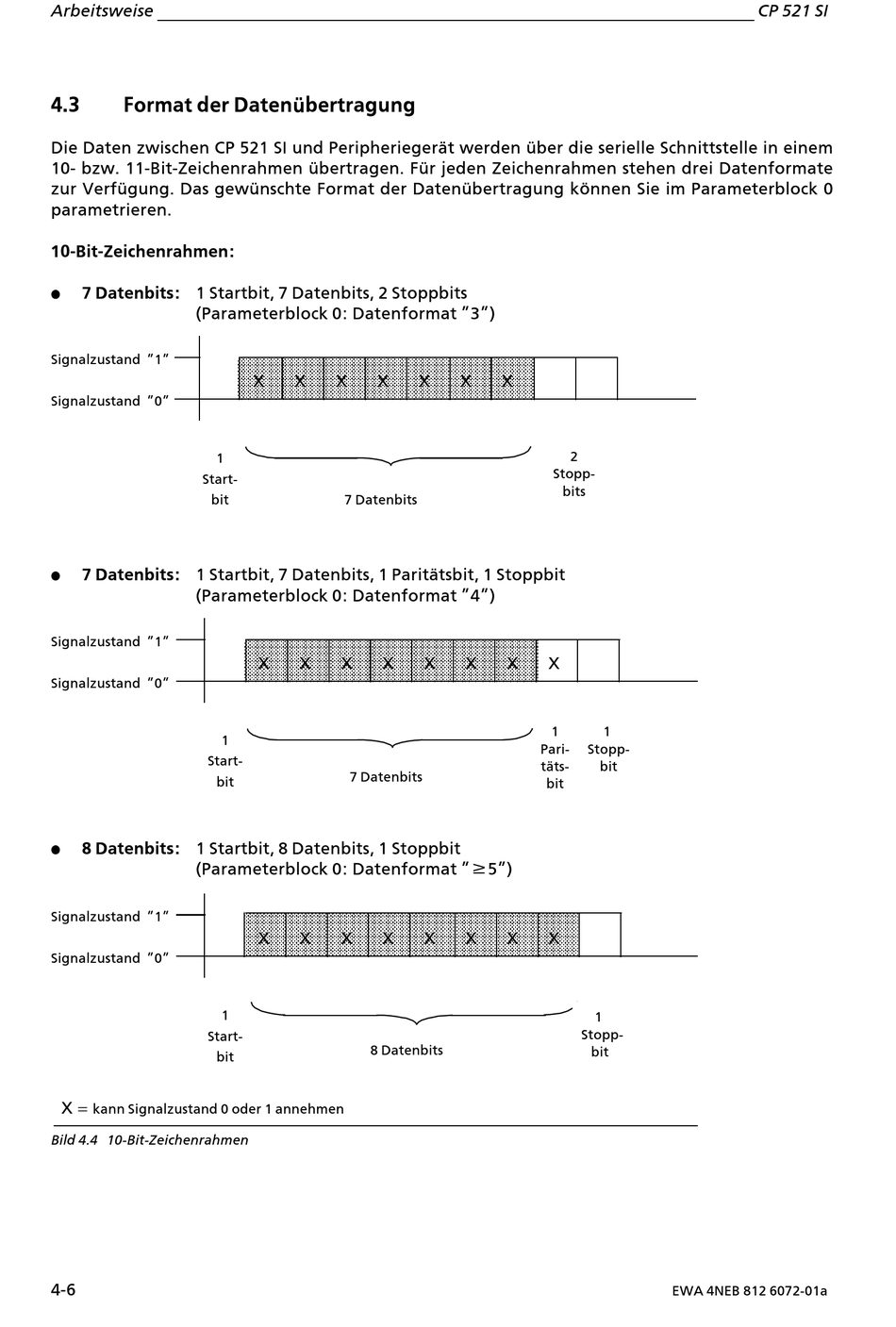

4.3 Format der DatenÂbertragung
Die Daten zwischen CP 521 SI und Peripheriegerßt werden Âber die serielle Schnittstelle in einem
10> bzw. 11>Bit>Zeichenrahmen Âbertragen. FÂr jeden Zeichenrahmen stehen drei Datenformate
zur VerfÂgung. Das gewÂnschte Format der DatenÂbertragung k'nnen Sie im Parameterblock 0
parametrieren.
10>Bit>Zeichenrahmen:
f 7 Datenbits: 1 Startbit, 7 Datenbits, 2 Stoppbits
(Parameterblock 0: Datenformat ∫3∫)
Signalzustand ∫1∫
Signalzustand ∫0∫
1
Start>
bit
7 Datenbits: 1 Startbit, 7 Datenbits, 1 Paritßtsbit, 1 Stoppbit
f
(Parameterblock 0: Datenformat ∫4∫)
Signalzustand ∫1∫
Signalzustand ∫0∫
Start>
bit
f 8 Datenbits: 1 Startbit, 8 Datenbits, 1 Stoppbit
(Parameterblock 0: Datenformat ∫f5∫)
Signalzustand ∫1∫
Signalzustand ∫0∫
Start>
bit
X
= kann Signalzustand 0 oder 1 annehmen
Bild 4.4 10>Bit>Zeichenrahmen
4>6
X X X X
7 Datenbits
X X X X
1
7 Datenbits
X X X X
1
8 Datenbits
X X X
2
Stopp>
bits
X X X X
1
Pari>
tßts>
bit
X X X X
Stopp>
1
Stopp>
bit
1
bit
