ASCII>Treiber
6.3.1

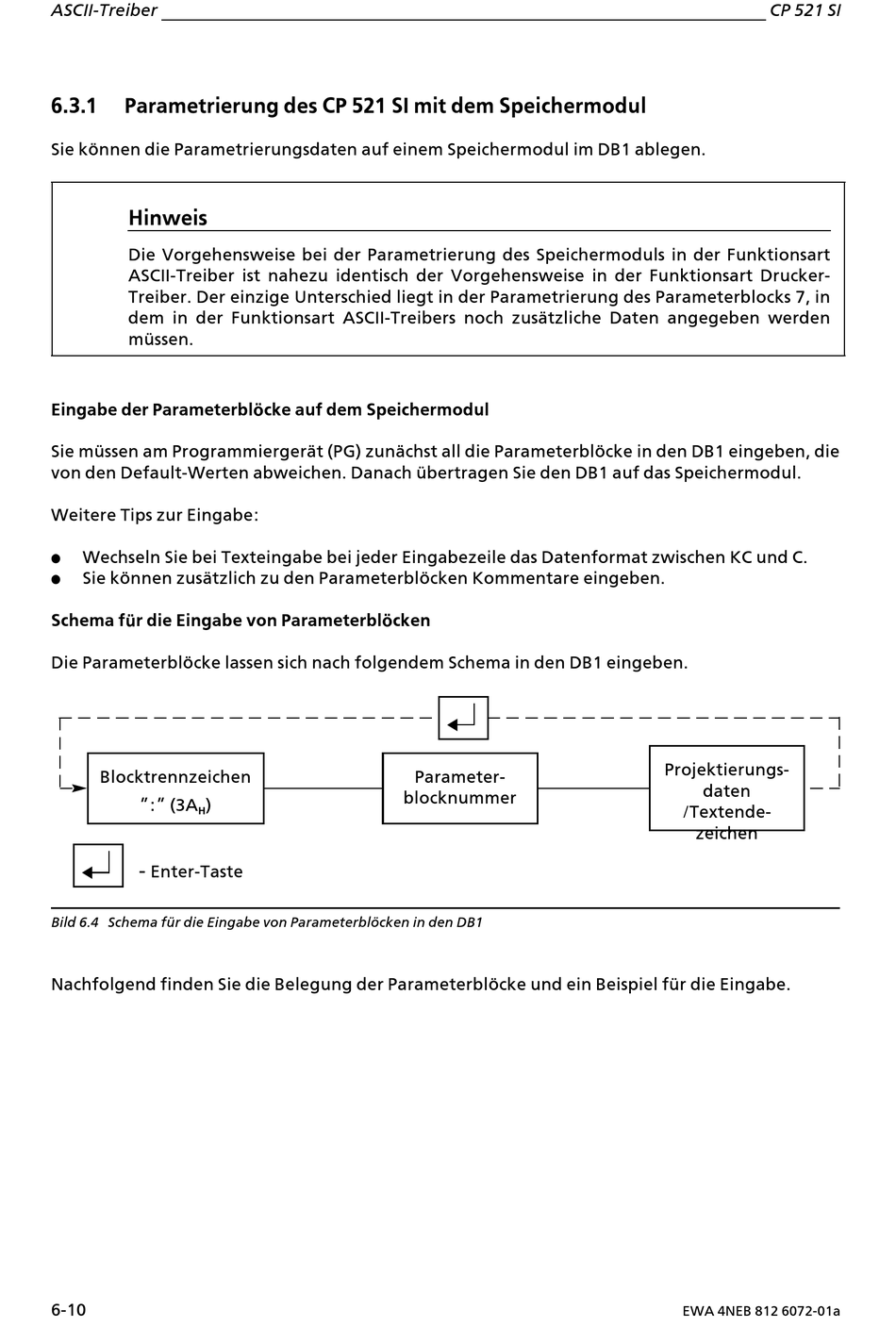

Parametrierung des CP 521 SI mit dem Speichermodul
Sie k'nnen die Parametrierungsdaten auf einem Speichermodul im DB1 ablegen.
Hinweis
Die Vorgehensweise bei der Parametrierung des Speichermoduls in der Funktionsart
ASCII>Treiber ist nahezu identisch der Vorgehensweise in der Funktionsart Drucker>
Treiber. Der einzige Unterschied liegt in der Parametrierung des Parameterblocks 7, in
dem in der Funktionsart ASCII>Treibers noch zusßtzliche Daten angegeben werden
mÂssen.
Eingabe der Parameterbl'cke auf dem Speichermodul
Sie mÂssen am Programmiergerßt (PG) zunßchst all die Parameterbl'cke in den DB1 eingeben, die
von den Default>Werten abweichen. Danach Âbertragen Sie den DB1 auf das Speichermodul.
Weitere Tips zur Eingabe:
f
Wechseln Sie bei Texteingabe bei jeder Eingabezeile das Datenformat zwischen KC und C.
f
Sie k'nnen zusßtzlich zu den Parameterbl'cken Kommentare eingeben.
Schema fÂr die Eingabe von Parameterbl'cken
Die Parameterbl'cke lassen sich nach folgendem Schema in den DB1 eingeben.
Blocktrennzeichen
∫:∫ (3A
)
H
>
Enter>Taste
Bild 6.4 Schema fÂr die Eingabe von Parameterbl'cken in den DB1
Nachfolgend finden Sie die Belegung der Parameterbl'cke und ein Beispiel fÂr die Eingabe.
6>10
Parameter>
blocknummer
CP 521 SI
Projektierungs>
daten
/Textende>
zeichen
EWA 4NEB 812 6072>01a
