CP 521 SI

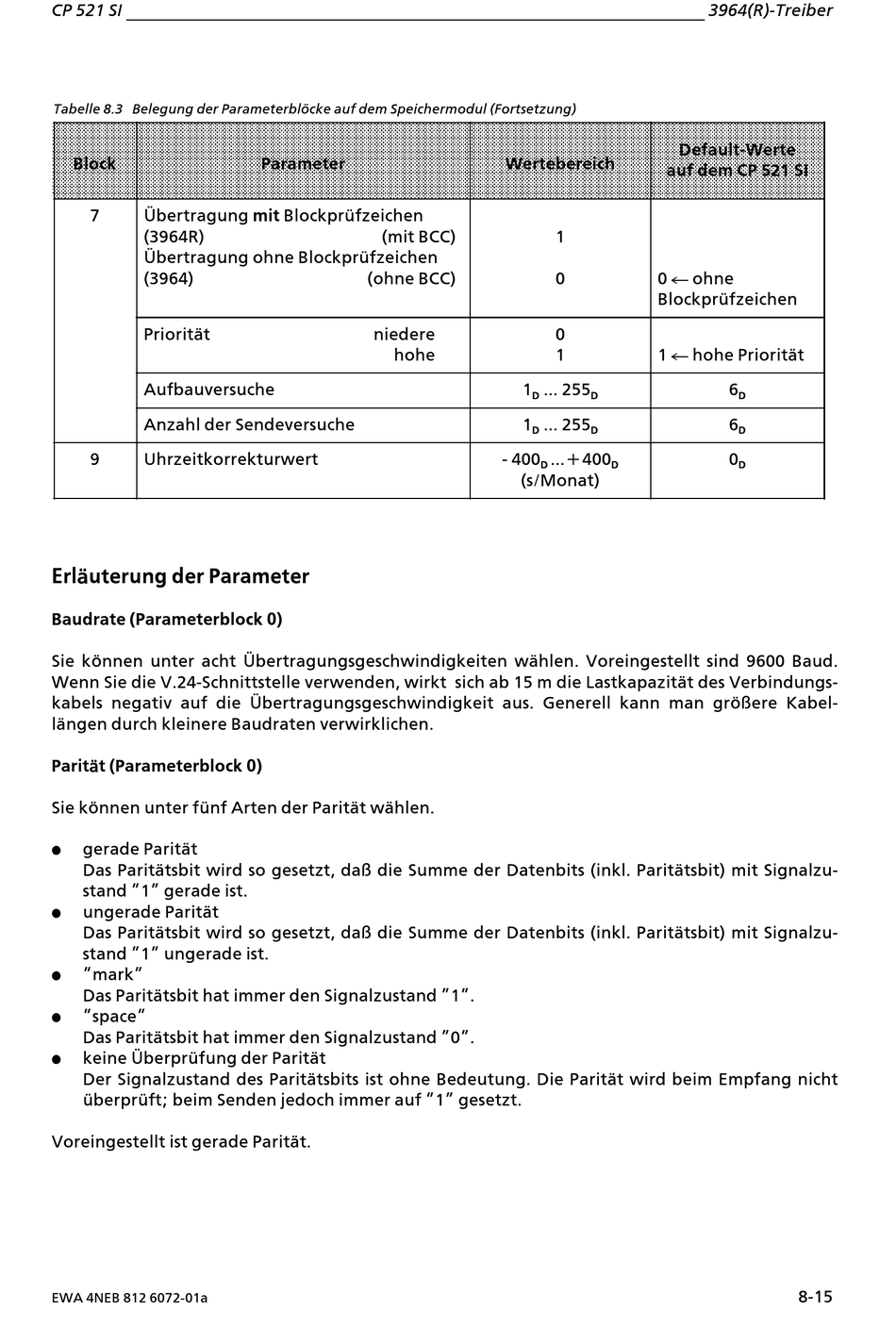

Tabelle 8.3 Belegung der Parameterbl'cke auf dem Speichermodul (Fortsetzung)
Block
ebertragung mit BlockprÂfzeichen
7
(3964R)
ebertragung ohne BlockprÂfzeichen
(3964)
Prioritßt
Aufbauversuche
Anzahl der Sendeversuche
9
Uhrzeitkorrekturwert
Erlßuterung der Parameter
Baudrate (Parameterblock 0)
Sie k'nnen unter acht ebertragungsgeschwindigkeiten wßhlen. Voreingestellt sind 9600 Baud.
Wenn Sie die V.24>Schnittstelle verwenden, wirkt sich ab 15 m die Lastkapazitßt des Verbindungs>
kabels negativ auf die ebertragungsgeschwindigkeit aus. Generell kann man gr'˚ere Kabel>
lßngen durch kleinere Baudraten verwirklichen.
Paritßt (Parameterblock 0)
Sie k'nnen unter fÂnf Arten der Paritßt wßhlen.
f
gerade Paritßt
Das Paritßtsbit wird so gesetzt, da˚ die Summe der Datenbits (inkl. Paritßtsbit) mit Signalzu>
stand ∫1∫ gerade ist.
f
ungerade Paritßt
Das Paritßtsbit wird so gesetzt, da˚ die Summe der Datenbits (inkl. Paritßtsbit) mit Signalzu>
stand ∫1∫ ungerade ist.
∫mark∫
f
Das Paritßtsbit hat immer den Signalzustand ∫1∫.
f
∫space∫
Das Paritßtsbit hat immer den Signalzustand ∫0∫.
keine eberprÂfung der Paritßt
f
Der Signalzustand des Paritßtsbits ist ohne Bedeutung. Die Paritßt wird beim Empfang nicht
ÂberprÂft; beim Senden jedoch immer auf ∫1∫ gesetzt.
Voreingestellt ist gerade Paritßt.
EWA 4NEB 812 6072>01a
Parameter
(mit BCC)
(ohne BCC)
niedere
hohe
Wertebereich
auf dem CP!521!SI
1
0
0 ¨ ohne
BlockprÂfzeichen
0
1
1 ¨ hohe Prioritßt
1
... 255
D
D
1
... 255
D
D
> 400
...+400
D
D
(s/Monat)
3964(R)>Treiber
Default>Werte
6
D
6
D
0
D
8>15
