SINEC L1>Treiber
CP 521 SI (25polig)
* Alternativ k'nnen Sie auch die Busklemme mit 5 V an Klemme C und D versorgen (Æ Handbuch SINEC L1)

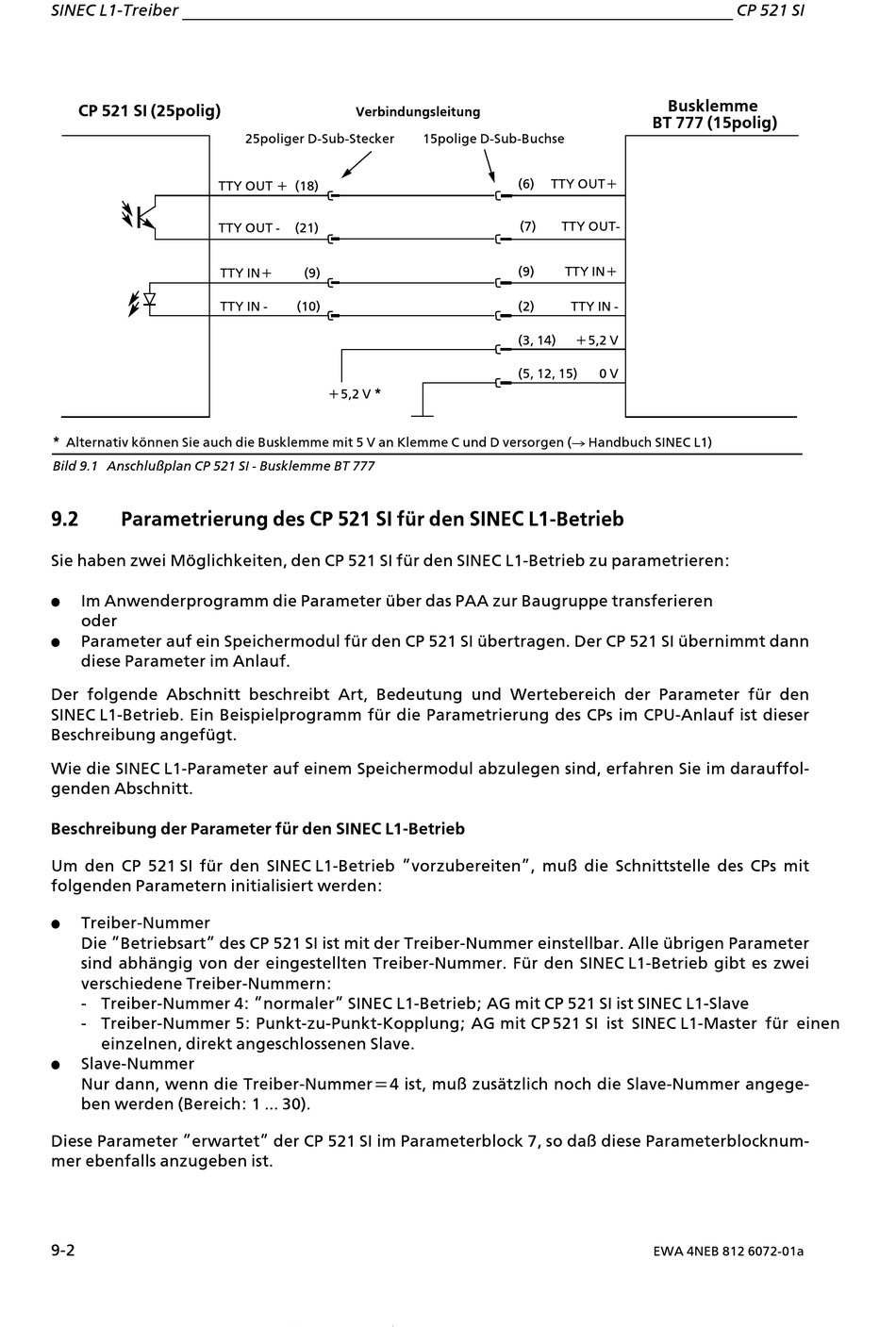

Bild 9.1 Anschlu˚plan CP 521 SI > Busklemme BT 777
9.2
Parametrierung des CP 521 SI fÂr den SINEC L1>Betrieb
Sie haben zwei M'glichkeiten, den CP 521!SI fÂr den SINEC!L1>Betrieb zu parametrieren:
Im Anwenderprogramm die Parameter Âber das PAA zur Baugruppe transferieren
f
oder
Parameter auf ein Speichermodul fÂr den CP 521!SI Âbertragen. Der CP 521!SI Âbernimmt dann
f
diese Parameter im Anlauf.
Der folgende Abschnitt beschreibt Art, Bedeutung und Wertebereich der Parameter fÂr den
SINEC!L1>Betrieb. Ein Beispielprogramm fÂr die Parametrierung des CPs im CPU>Anlauf ist dieser
Beschreibung angefÂgt.
Wie die SINEC!L1>Parameter auf einem Speichermodul abzulegen sind, erfahren Sie im darauffol>
genden Abschnitt.
Beschreibung der Parameter fÂr den SINEC!L1>Betrieb
Um den CP 521!SI fÂr den SINEC!L1>Betrieb ∫vorzubereiten∫, mu˚ die Schnittstelle des CPs mit
folgenden Parametern initialisiert werden:
f
Treiber>Nummer
Die ∫Betriebsart∫ des CP 521!SI ist mit der Treiber>Nummer einstellbar. Alle Âbrigen Parameter
sind abhßngig von der eingestellten Treiber>Nummer. FÂr den SINEC!L1>Betrieb gibt es zwei
verschiedene Treiber>Nummern:
> Treiber>Nummer 4: ∫normaler∫ SINEC!L1>Betrieb; AG mit CP 521!SI ist SINEC!L1>Slave
> Treiber>Nummer 5: Punkt>zu>Punkt>Kopplung; AG mit CP
einzelnen, direkt angeschlossenen Slave.
f
Slave>Nummer
Nur dann, wenn die Treiber>Nummer=4 ist, mu˚ zusßtzlich noch die Slave>Nummer angege>
ben werden (Bereich: 1 ... 30).
Diese Parameter ∫erwartet∫ der CP 521!SI im Parameterblock 7, so da˚ diese Parameterblocknum>
mer ebenfalls anzugeben ist.
9>2
Verbindungsleitung
25poliger D>Sub>Stecker
TTY OUT + (18)
TTY OUT >
(21)
TTY IN+
(9)
TTY IN >
(10)
+5,2 V *
15polige D>Sub>Buchse
(6)
TTY OUT+
(7)
TTY OUT>
(9)
TTY IN+
TTY IN >
(2)
(3, 14)
+5,2 V
(5, 12, 15)
521 SI ist SINEC!L1>Master fÂr einen
!
CP 521 SI
Busklemme
BT 777 (15polig)
0 V
EWA 4NEB 812 6072>01a
