CP 521 SI

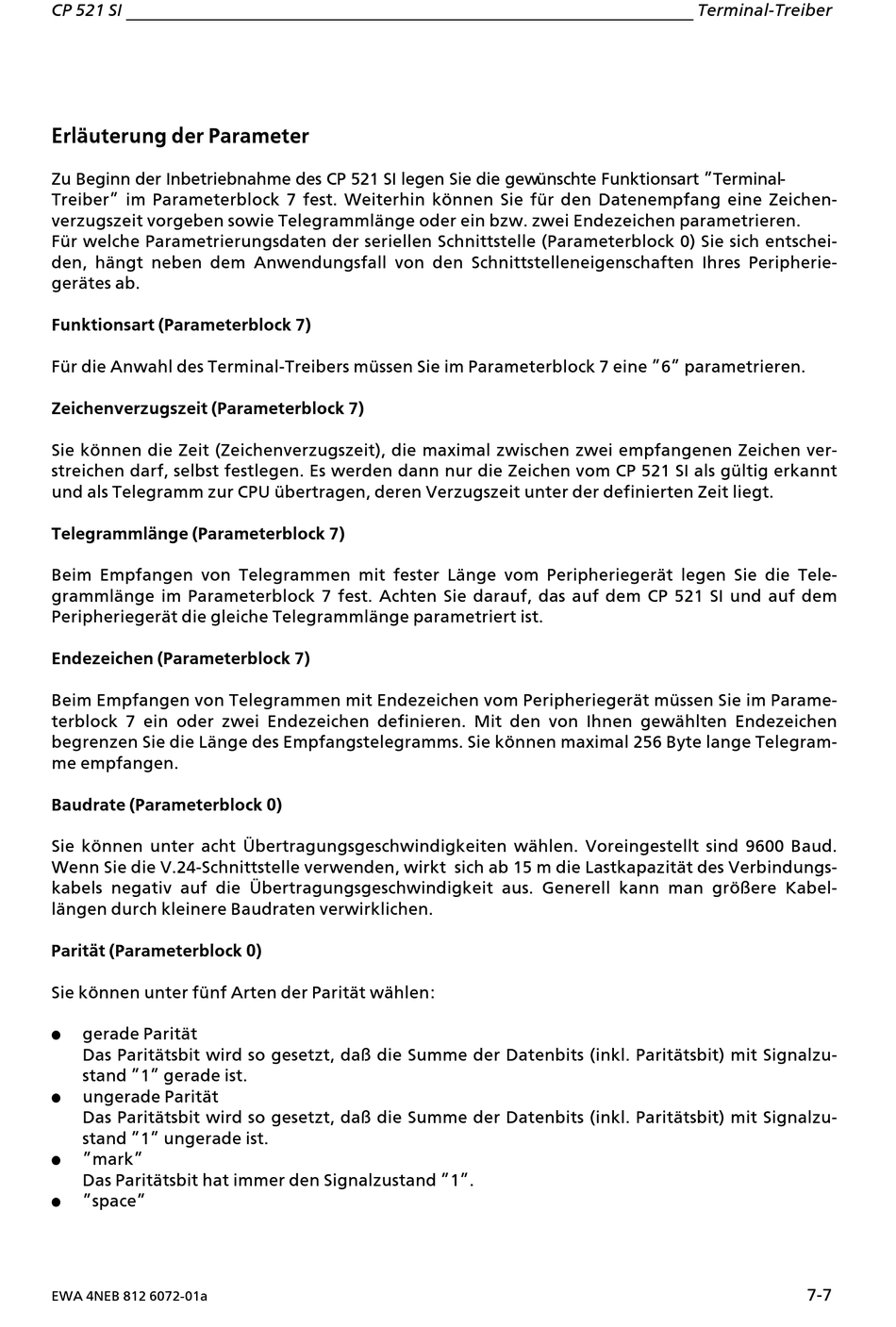

Erlßuterung der Parameter
Zu Beginn der Inbetriebnahme des CP 521 SI legen Sie die gewÂnschte Funktionsart ∫Terminal>
Treiber∫ im Parameterblock 7 fest. Weiterhin k'nnen Sie fÂr den Datenempfang eine Zeichen>
verzugszeit vorgeben sowie Telegrammlßnge oder ein bzw. zwei Endezeichen parametrieren.
FÂr welche Parametrierungsdaten der seriellen Schnittstelle (Parameterblock 0) Sie sich entschei>
den, hßngt neben dem Anwendungsfall von den Schnittstelleneigenschaften Ihres Peripherie>
gerßtes ab.
Funktionsart (Parameterblock 7)
FÂr die Anwahl des Terminal>Treibers mÂssen Sie im Parameterblock 7 eine ∫6∫ parametrieren.
Zeichenverzugszeit (Parameterblock 7)
Sie k'nnen die Zeit (Zeichenverzugszeit), die maximal zwischen zwei empfangenen Zeichen ver>
streichen darf, selbst festlegen. Es werden dann nur die Zeichen vom CP 521 SI als gÂltig erkannt
und als Telegramm zur CPU Âbertragen, deren Verzugszeit unter der definierten Zeit liegt.
Telegrammlßnge (Parameterblock 7)
Beim Empfangen von Telegrammen mit fester Lßnge vom Peripheriegerßt legen Sie die Tele>
grammlßnge im Parameterblock 7 fest. Achten Sie darauf, das auf dem CP 521 SI und auf dem
Peripheriegerßt die gleiche Telegrammlßnge parametriert ist.
Endezeichen (Parameterblock 7)
Beim Empfangen von Telegrammen mit Endezeichen vom Peripheriegerßt mÂssen Sie im Parame>
terblock 7 ein oder zwei Endezeichen definieren. Mit den von Ihnen gewßhlten Endezeichen
begrenzen Sie die Lßnge des Empfangstelegramms. Sie k'nnen maximal 256 Byte lange Telegram>
me empfangen.
Baudrate (Parameterblock 0)
Sie k'nnen unter acht ebertragungsgeschwindigkeiten wßhlen. Voreingestellt sind 9600 Baud.
Wenn Sie die V.24>Schnittstelle verwenden, wirkt sich ab 15 m die Lastkapazitßt des Verbindungs>
kabels negativ auf die ebertragungsgeschwindigkeit aus. Generell kann man gr'˚ere Kabel>
lßngen durch kleinere Baudraten verwirklichen.
Paritßt (Parameterblock 0)
Sie k'nnen unter fÂnf Arten der Paritßt wßhlen:
f
gerade Paritßt
Das Paritßtsbit wird so gesetzt, da˚ die Summe der Datenbits (inkl. Paritßtsbit) mit Signalzu>
stand ∫1∫ gerade ist.
f
ungerade Paritßt
Das Paritßtsbit wird so gesetzt, da˚ die Summe der Datenbits (inkl. Paritßtsbit) mit Signalzu>
stand ∫1∫ ungerade ist.
f
∫mark∫
Das Paritßtsbit hat immer den Signalzustand ∫1∫.
∫space∫
f
EWA 4NEB 812 6072>01a
Terminal>Treiber
7>7
