ASCII>Treiber
Im folgenden finden Sie ein komplettes STEP!5>Programm fÂr die DatenÂbertragung mit dem
ASCII>Treiber, das folgenderma˚en strukturiert ist:
>
f
OB1:
Aufruf des Parametrier>FBs (Default: FB3; wenn der CP 521 SI mit FB4, FB5, FB6
parametriert werden soll, mÂssen Sie den FB3 durch den entsprechend
anderen FB (FB4, FB5, FB6) im Programmlisting ersetzen.)
Wenn der CP 521 SI parametriert ist, wird dieser FB nicht mehr aufgerufen
>
Aufruf des FB 20 und des FB21, der seinerseits entweder den Sende>FB (FB200,
FB11, FB12) oder den Empfangs>FB (FB201, FB13) aufruft.
OB21/22: >
f
Vorbelegung fÂr Parametrier>FB und Verteiler FB21
f
FB3/FB4:
Parametrier>FB (parametrierbar; nur fÂr CPU 103/AG 95U verwendbar)
ASCII>Treiber, transparent (FB3) / ASCII>Treiber, interpretierend (FB4)
FB5/FB6:
Parametrier>FB (Baugruppenanfangsadresse=104)
f
ASCII>Treiber, transparent (FB5) / ASCII>Treiber, interpretierend (FB6)
f
FB11:
Sende>FB (Senden mit fester Lßnge, Baugruppenanfangsadresse=104)
f
FB12:
Sende>FB (Senden mit Endezeichen, Baugruppenanfangsadresse=104)
f
FB13:
Empfangs>FB (Baugruppenanfangsadresse=104)
f
FB20:
Impulserzeugung fÂr einen Sende> oder Empfangsansto˚
f
FB21:
Umschalten zwischen Senden und Empfangen
f
FB200:
Sende>FB (parametrierbar; nur fÂr CPU 103/AG 95U verwendbar)
f
FB201:
Empfangs>FB (parametrierbar; nur fÂr CPU 103/AG 95U verwendbar)
f
DB21:
Sendedaten (Quell>DB)
f
DB22:
Empfangsdaten (Ziel>DB)
Nicht aufgelistet sind die Quell> und Ziel>DBs fÂr Sende> und Empfangsdaten, die Sie vor dem Start
des Programms mit geeigneter Lßnge eingerichtet haben mÂssen.
OB21/OB2
2
OB1

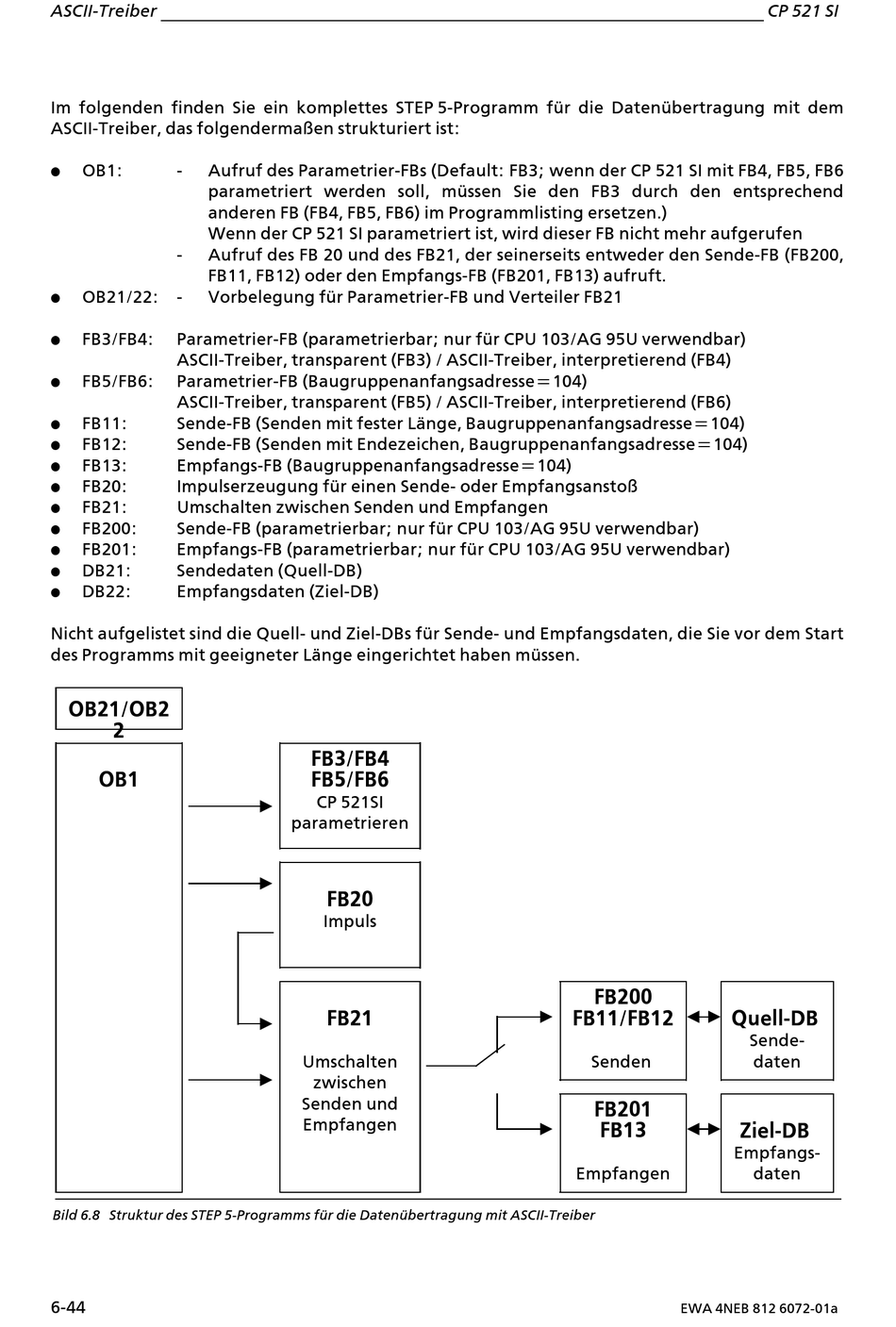

Bild 6.8 Struktur des STEP 5>Programms fÂr die DatenÂbertragung mit ASCII>Treiber
6>44
FB3/FB4
FB5/FB6
CP 521SI
parametrieren
FB20
Impuls
FB21
Umschalten
zwischen
Senden und
Empfangen
FB200
FB11/FB12
Quell>DB
Senden
FB201
FB13
Ziel>DB
Empfangs>
Empfangen
EWA 4NEB 812 6072>01a
CP 521 SI
Sende>
daten
daten
