CP 521 SI
Besonderheiten beim Einsatz des CP 521 SI im Dezentralen Peripheriesystem ET 200U
Bei Einsatz des CP 521 SI im Dezentralen Peripheriesystem ET 200U mÂssen beim Datentransfer
zwischen CPU und CP 521 SI zusßtzliche Datenwege und Verz'gerungszeiten berÂcksichtigt
werden.
Bild 1.4 zeigt die zusßtzlichen Datenwege
— zwischen CPU und Master>Anschaltungsbaugruppe IM 308>B (interner Stations>Bus),
" Âber den Bus SINEC L2>DP zwischen IM 308>B und IM 318>B,
" innerhalb der Slave>Anschaltungsbaugruppe IM 318>B,
' zwischen Slave>Anschaltungsbaugruppe IM 318>B und CP 521 SI (interner Stations>Bus).
Master>Station
CPU
—
SINEC L2>DP

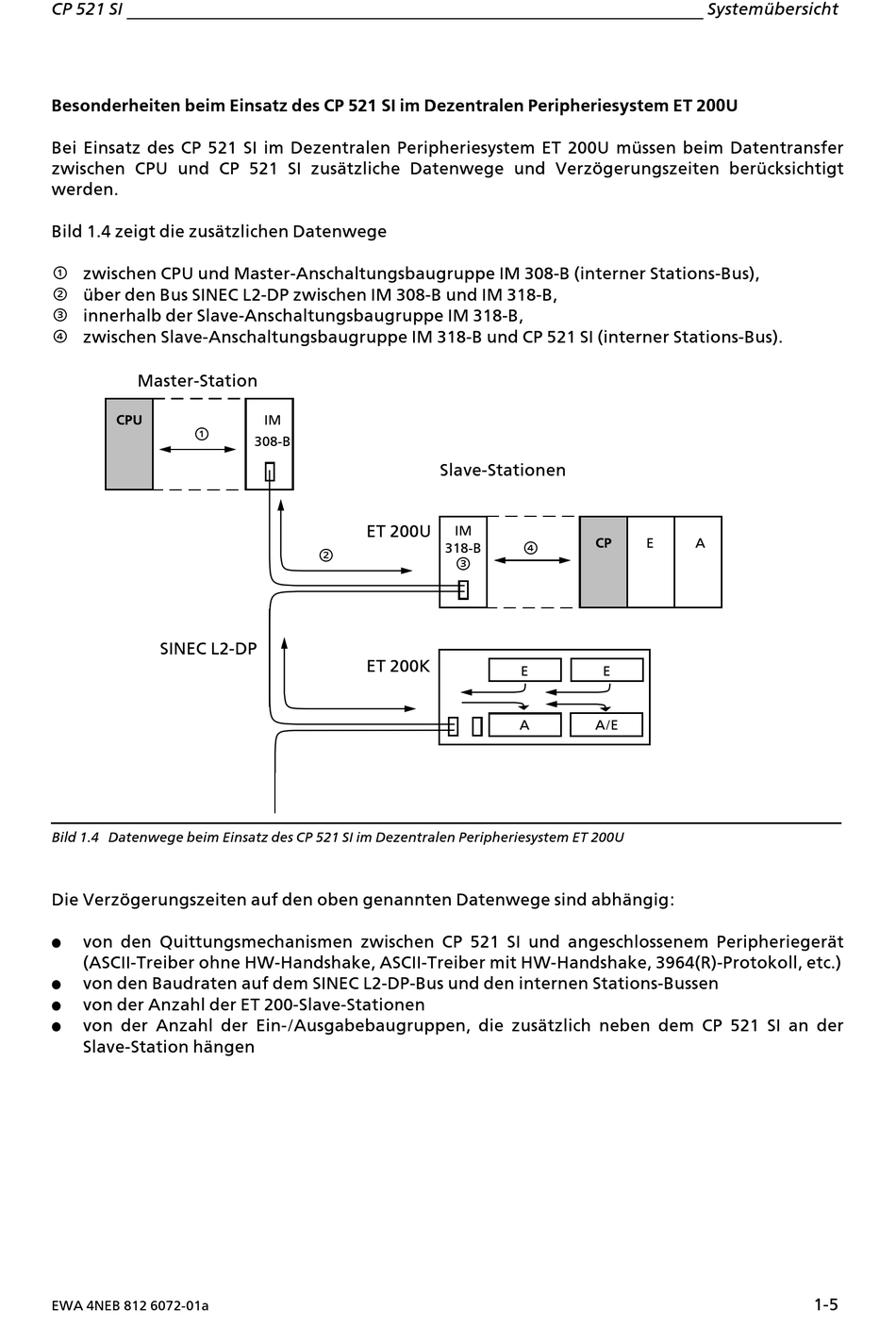

Bild 1.4 Datenwege beim Einsatz des CP 521 SI im Dezentralen Peripheriesystem ET 200U
Die Verz'gerungszeiten auf den oben genannten Datenwege sind abhßngig:
f
von den Quittungsmechanismen zwischen CP 521 SI und angeschlossenem Peripheriegerßt
(ASCII>Treiber ohne HW>Handshake, ASCII>Treiber mit HW>Handshake, 3964(R)>Protokoll, etc.)
f
von den Baudraten auf dem SINEC L2>DP>Bus und den internen Stations>Bussen
von der Anzahl der ET 200>Slave>Stationen
f
f
von der Anzahl der Ein>/Ausgabebaugruppen, die zusßtzlich neben dem CP 521 SI an der
Slave>Station hßngen
EWA 4NEB 812 6072>01a
IM
308>B
ET 200U
"
ET 200K
Slave>Stationen
IM
CP
'
318>B
"
E
E
A
A/E
SystemÂbersicht
E
A
1>5
