CP 521 SI
Parameter fÂr den SINEC L1>Betrieb Âber Anwenderprogramm der
9.2.1
Baugruppe zur VerfÂgung stellen

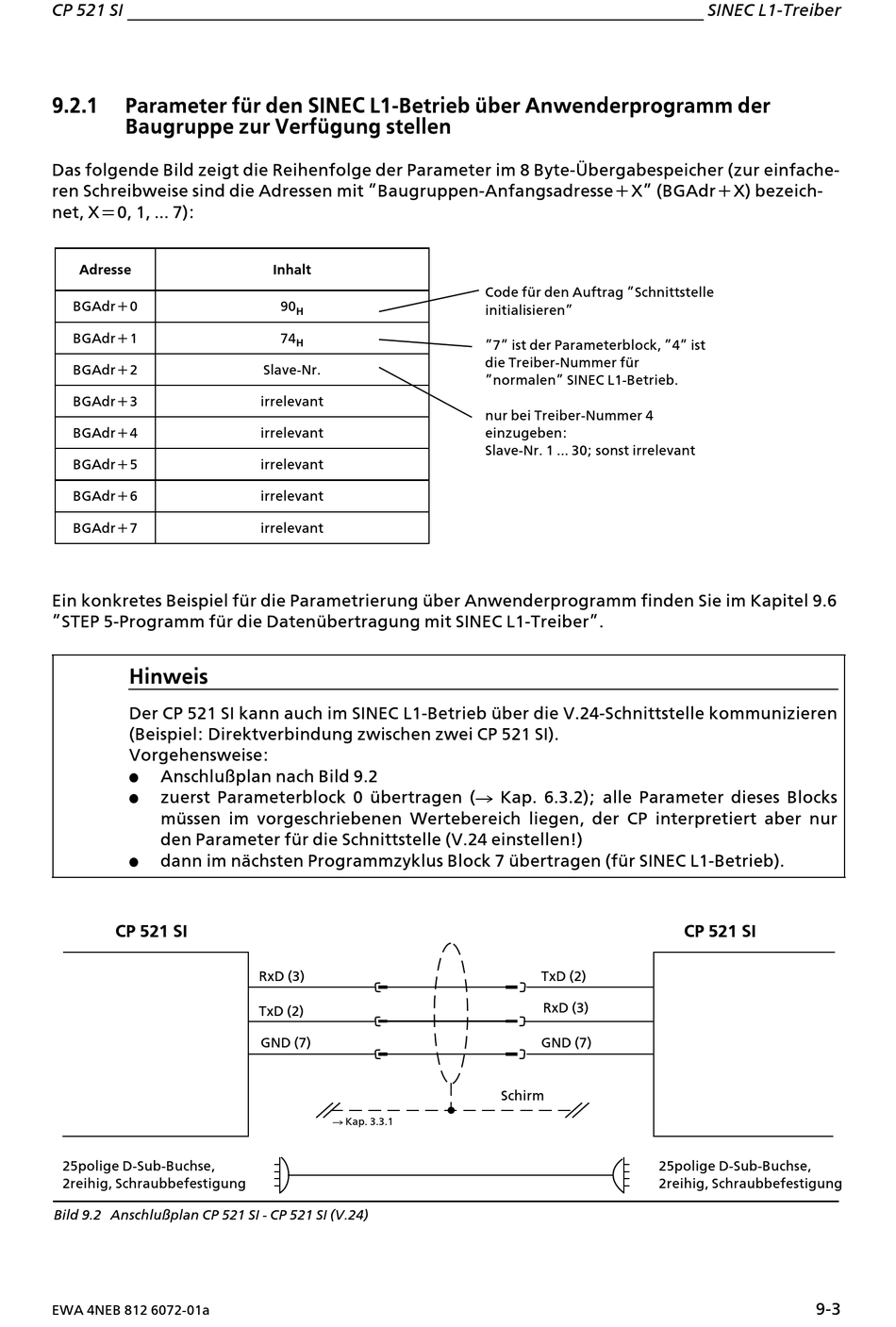

Das folgende Bild zeigt die Reihenfolge der Parameter im 8 Byte>ebergabespeicher (zur einfache>
ren Schreibweise sind die Adressen mit ∫Baugruppen>Anfangsadresse+X∫ (BGAdr+X) bezeich>
net, X=0, 1, ... 7):
Adresse
BGAdr+0
BGAdr+1
BGAdr+2
BGAdr+3
BGAdr+4
BGAdr+5
BGAdr+6
BGAdr+7
Ein konkretes Beispiel fÂr die Parametrierung Âber Anwenderprogramm finden Sie im Kapitel 9.6
∫STEP 5>Programm fÂr die DatenÂbertragung mit SINEC L1>Treiber∫.
Hinweis
Der CP 521 SI kann auch im SINEC L1>Betrieb Âber die V.24>Schnittstelle kommunizieren
(Beispiel: Direktverbindung zwischen zwei CP 521 SI).
Vorgehensweise:
f
Anschlu˚plan nach Bild 9.2
zuerst Parameterblock 0 Âbertragen (Æ Kap. 6.3.2); alle Parameter dieses Blocks
f
mÂssen im vorgeschriebenen Wertebereich liegen, der CP interpretiert aber nur
den Parameter fÂr die Schnittstelle (V.24 einstellen!)
dann im nßchsten Programmzyklus Block 7 Âbertragen (fÂr SINEC L1>Betrieb).
f
CP 521 SI
25polige D>Sub>Buchse,
2reihig, Schraubbefestigung
Bild 9.2 Anschlu˚plan CP 521 SI > CP 521 SI (V.24)
EWA 4NEB 812 6072>01a
Inhalt
90
H
74
H
Slave>Nr.
irrelevant
irrelevant
irrelevant
irrelevant
irrelevant
RxD (3)
TxD (2)
GND (7)
Æ Kap. 3.3.1
Code fÂr den Auftrag ∫Schnittstelle
initialisieren∫
∫7∫ ist der Parameterblock, ∫4∫ ist
die Treiber>Nummer fÂr
∫normalen∫ SINEC!L1>Betrieb.
nur bei Treiber>Nummer 4
einzugeben:
Slave>Nr. 1 ... 30; sonst irrelevant
TxD (2)
RxD (3)
GND (7)
Schirm
SINEC L1>Treiber
CP 521 SI
25polige D>Sub>Buchse,
2reihig, Schraubbefestigung
9>3
