CP 521 SITerminal>Treiber
7.4.2
Meldetextausgabe ansto˚en
Die Ausgabe der auf dem Speichermodul hinterlegten Meldetexte wird Âber das Anwender>
programm von der CPU angesto˚en. Dabei verwenden Sie die gleichen CPU>Auftrßge wie bei der
Druckerausgabe (Æ Kap. 5.6).
Je Programmzyklus kann Âber den CP 521 SI ein Meldetext ausgegeben werden.
CPU
RAM
Anwender>
Programm
PAE
PAA
Datentransfer zum Terminal Âber die 25polige Schnittstelle des CP 521 SI

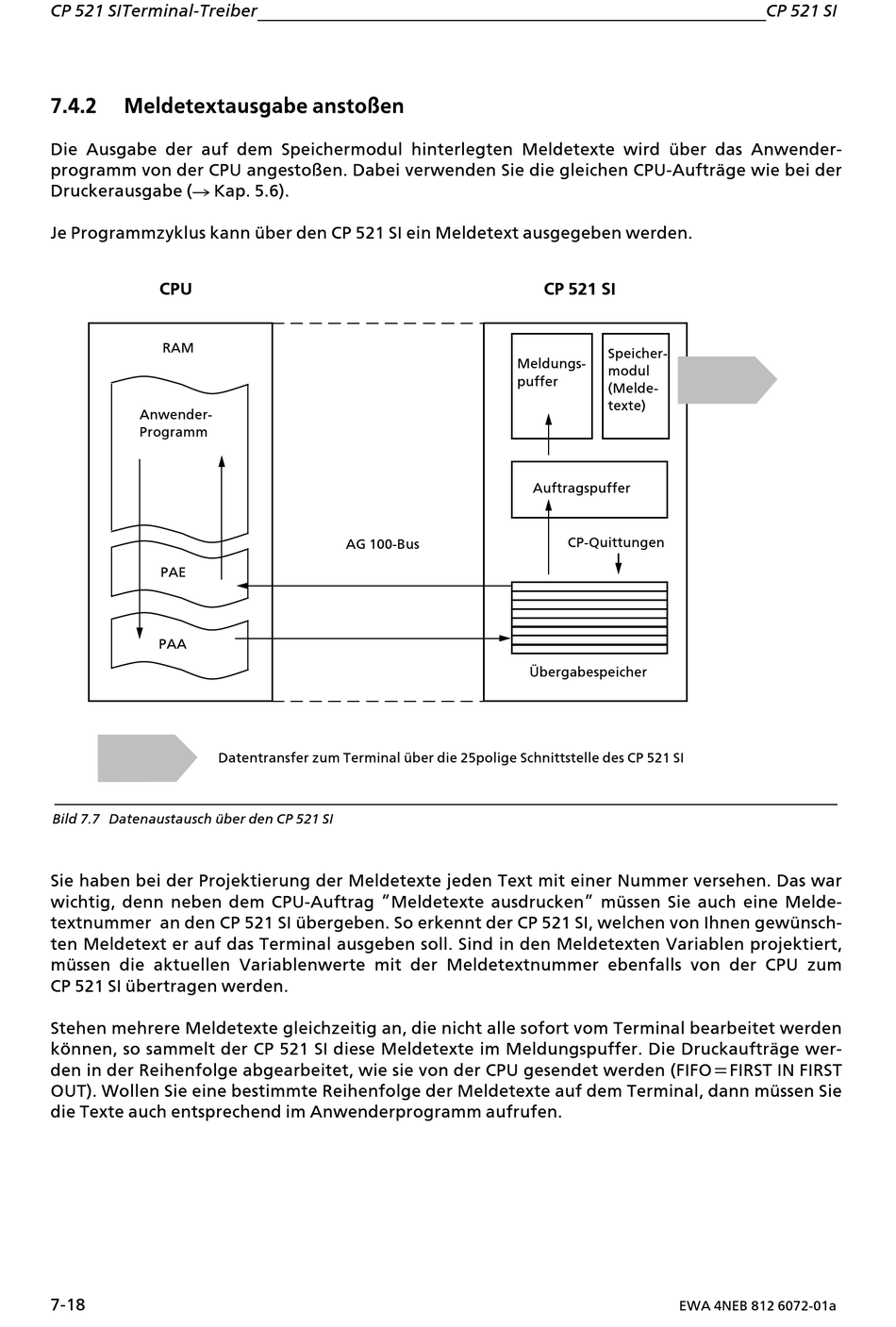

Bild 7.7 Datenaustausch Âber den CP 521 SI
Sie haben bei der Projektierung der Meldetexte jeden Text mit einer Nummer versehen. Das war
wichtig, denn neben dem CPU>Auftrag ∫Meldetexte ausdrucken∫ mÂssen Sie auch eine Melde>
textnummer an den CP 521 SI Âbergeben. So erkennt der CP!521!SI, welchen von Ihnen gewÂnsch>
ten Meldetext er auf das Terminal ausgeben soll. Sind in den Meldetexten Variablen projektiert,
mÂssen die aktuellen Variablenwerte mit der Meldetextnummer ebenfalls von der CPU zum
CP!521 SI Âbertragen werden.
Stehen mehrere Meldetexte gleichzeitig an, die nicht alle sofort vom Terminal bearbeitet werden
k'nnen, so sammelt der CP 521 SI diese Meldetexte im Meldungspuffer. Die Druckauftrßge wer>
den in der Reihenfolge abgearbeitet, wie sie von der CPU gesendet werden (FIFO=FIRST IN FIRST
OUT). Wollen Sie eine bestimmte Reihenfolge der Meldetexte auf dem Terminal, dann mÂssen Sie
die Texte auch entsprechend im Anwenderprogramm aufrufen.
7>18
AG 100>Bus
CP 521 SI
Speicher>
Meldungs>
modul
puffer
(Melde>
texte)
Auftragspuffer
CP>Quittungen
ebergabespeicher
EWA 4NEB 812 6072>01a
CP 521 SI
