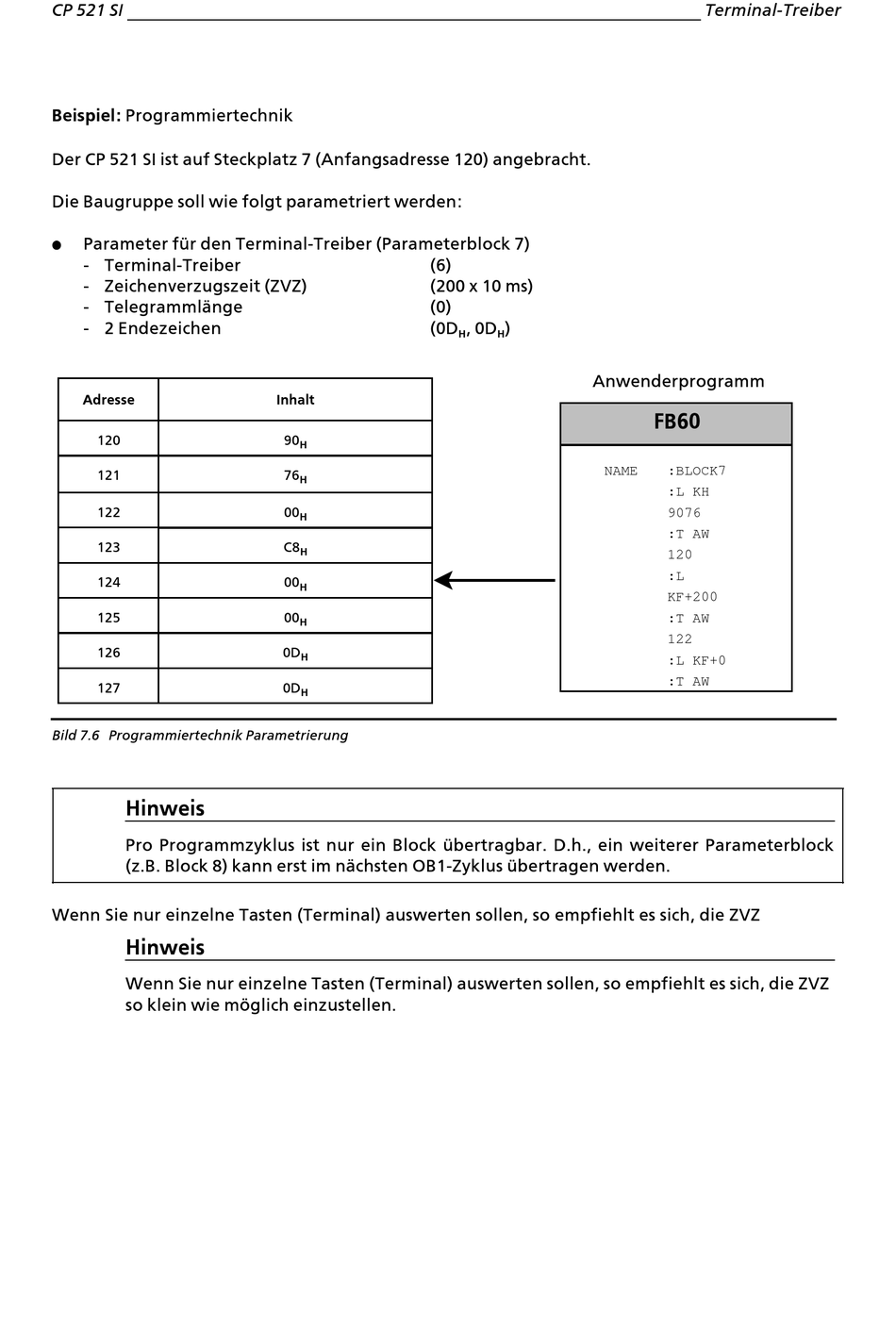

Siemens SIMATIC S5 CP 521 SI Handbuch Seite 193

CP 521 SI
Beispiel: Programmiertechnik
Der CP 521 SI ist auf Steckplatz 7 (Anfangsadresse 120) angebracht.
Die Baugruppe soll wie folgt parametriert werden:
f Parameter fÂr den Terminal>Treiber (Parameterblock 7)
> Terminal>Treiber
> Zeichenverzugszeit (ZVZ)
> Telegrammlßnge
> 2 Endezeichen
Adresse
120
121
122
123
124
125
126
127
Bild 7.6 Programmiertechnik Parametrierung
Hinweis
Pro Programmzyklus ist nur ein Block Âbertragbar. D.h., ein weiterer Parameterblock
(z.B. Block 8) kann erst im nßchsten OB1>Zyklus Âbertragen werden.
Wenn Sie nur einzelne Tasten (Terminal) auswerten sollen, so empfiehlt es sich, die ZVZ
Hinweis
Wenn Sie nur einzelne Tasten (Terminal) auswerten sollen, so empfiehlt es sich, die ZVZ
so klein wie m'glich einzustellen.
(6)
(200 x 10 ms)
(0)
(0D
Inhalt
90
H
76
H
00
H
C8
H
00
H
00
H
0D
H
0D
H
, 0D )
H H
Anwenderprogramm
NAME
Terminal>Treiber
FB60
:BLOCK7
:L KH
9076
:T AW
120
:L
KF+200
:T AW
122
:L KF+0
:T AW
