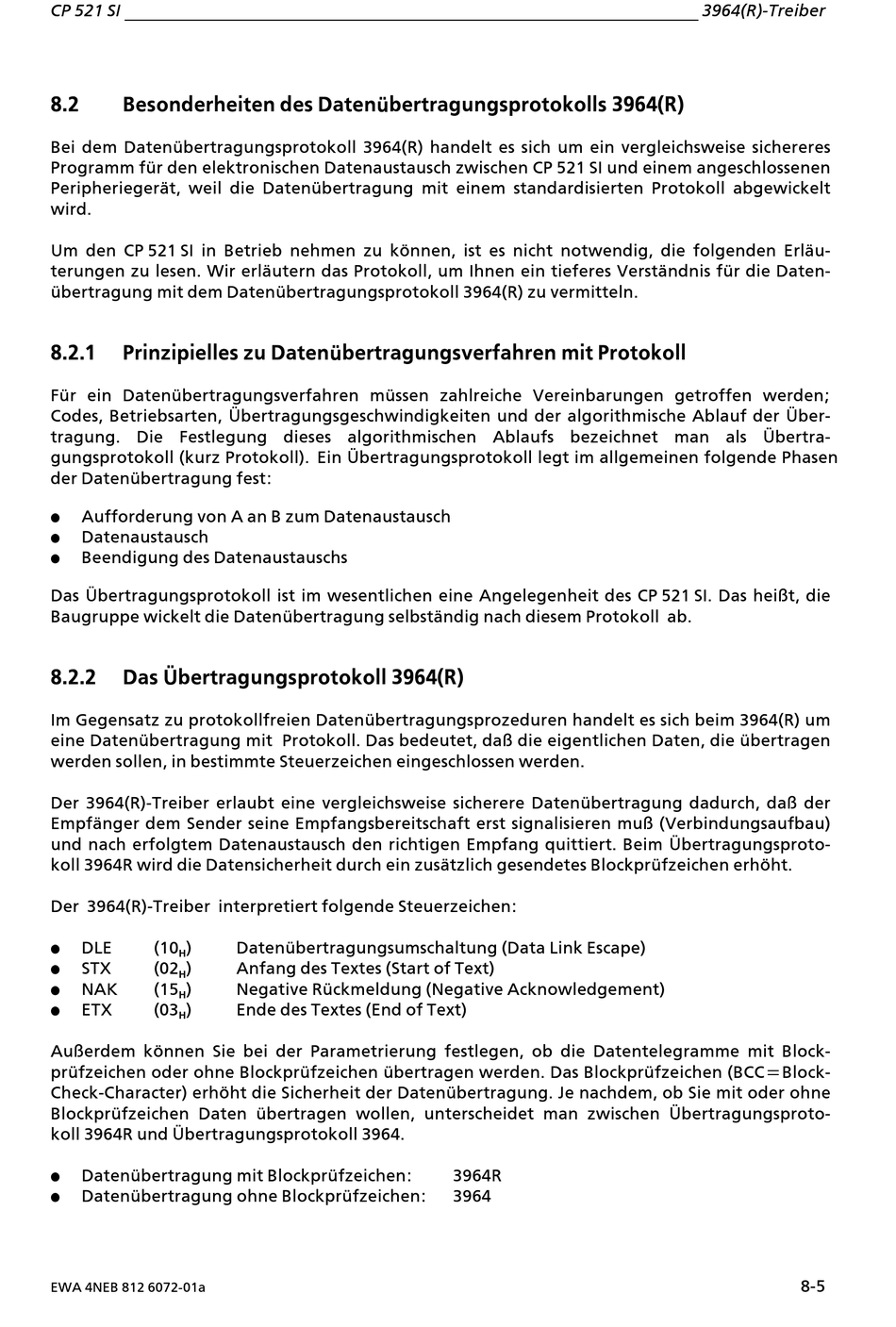

CP 521 SI
8.2
Besonderheiten des DatenÂbertragungsprotokolls 3964(R)
Bei dem DatenÂbertragungsprotokoll 3964(R) handelt es sich um ein vergleichsweise sichereres
Programm fÂr den elektronischen Datenaustausch zwischen CP!521!SI und einem angeschlossenen
Peripheriegerßt, weil die DatenÂbertragung mit einem standardisierten Protokoll abgewickelt
wird.
Um den CP!521!SI in Betrieb nehmen zu k'nnen, ist es nicht notwendig, die folgenden Erlßu>
terungen zu lesen. Wir erlßutern das Protokoll, um Ihnen ein tieferes Verstßndnis fÂr die Daten>
Âbertragung mit dem DatenÂbertragungsprotokoll 3964(R) zu vermitteln.
8.2.1
Prinzipielles zu DatenÂbertragungsverfahren mit Protokoll
FÂr ein DatenÂbertragungsverfahren mÂssen zahlreiche Vereinbarungen getroffen werden;
Codes, Betriebsarten, ebertragungsgeschwindigkeiten und der algorithmische Ablauf der eber>
tragung. Die Festlegung dieses algorithmischen Ablaufs bezeichnet man als ebertra>
gungsprotokoll (kurz Protokoll). Ein ebertragungsprotokoll legt im allgemeinen folgende Phasen
der DatenÂbertragung fest:
f
Aufforderung von A an B zum Datenaustausch
f
Datenaustausch
f
Beendigung des Datenaustauschs
Das ebertragungsprotokoll ist im wesentlichen eine Angelegenheit des CP!521!SI. Das hei˚t, die
Baugruppe wickelt die DatenÂbertragung selbstßndig nach diesem Protokoll ab.
Das ebertragungsprotokoll 3964(R)
8.2.2
Im Gegensatz zu protokollfreien DatenÂbertragungsprozeduren handelt es sich beim 3964(R) um
eine DatenÂbertragung mit Protokoll. Das bedeutet, da˚ die eigentlichen Daten, die Âbertragen
werden sollen, in bestimmte Steuerzeichen eingeschlossen werden.
Der 3964(R)>Treiber erlaubt eine vergleichsweise sicherere DatenÂbertragung dadurch, da˚ der
Empfßnger dem Sender seine Empfangsbereitschaft erst signalisieren mu˚ (Verbindungsaufbau)
und nach erfolgtem Datenaustausch den richtigen Empfang quittiert. Beim ebertragungsproto>
koll 3964R wird die Datensicherheit durch ein zusßtzlich gesendetes BlockprÂfzeichen erh'ht.
Der 3964(R)>Treiber interpretiert folgende Steuerzeichen:
f
DLE
(10
)
H
f
STX
(02
)
H
f
NAK
(15
)
H
f
ETX
(03
)
H
Au˚erdem k'nnen Sie bei der Parametrierung festlegen, ob die Datentelegramme mit Block>
prÂfzeichen oder ohne BlockprÂfzeichen Âbertragen werden. Das BlockprÂfzeichen (BCC=Block>
Check>Character) erh'ht die Sicherheit der DatenÂbertragung. Je nachdem, ob Sie mit oder ohne
BlockprÂfzeichen Daten Âbertragen wollen, unterscheidet man zwischen ebertragungsproto>
koll!3964R und ebertragungsprotokoll 3964.
f
DatenÂbertragung mit BlockprÂfzeichen:
f
DatenÂbertragung ohne BlockprÂfzeichen:
EWA 4NEB 812 6072>01a
DatenÂbertragungsumschaltung (Data Link Escape)
Anfang des Textes (Start of Text)
Negative RÂckmeldung (Negative Acknowledgement)
Ende des Textes (End of Text)
3964R
3964
3964(R)>Treiber
8>5
