CP 521 SI
9

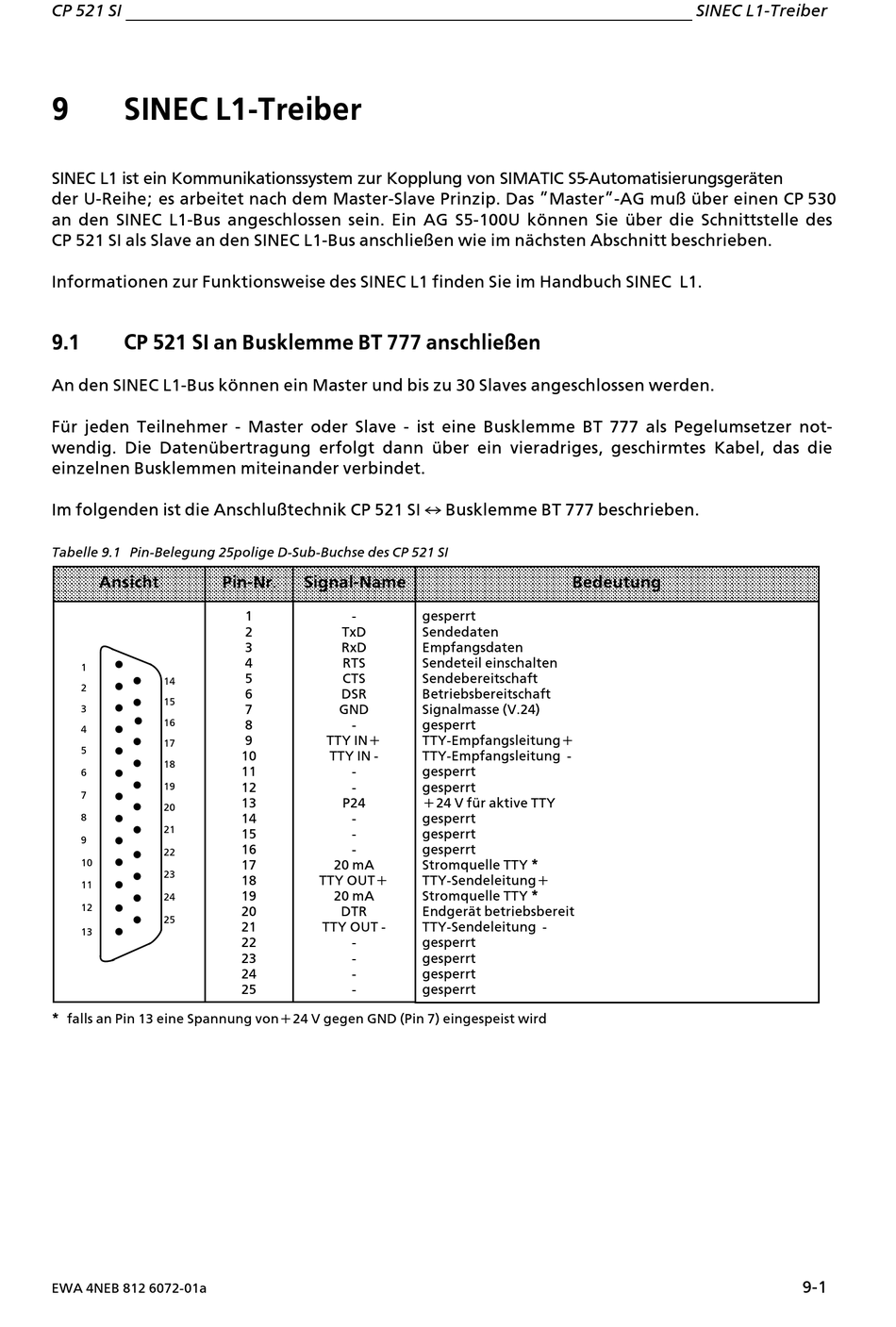

SINEC!L1>Treiber
SINEC L1 ist ein Kommunikationssystem zur Kopplung von SIMATIC S5>Automatisierungsgerßten
der U>Reihe; es arbeitet nach dem Master>Slave Prinzip. Das ∫Master∫>AG mu˚ Âber einen CP!530
an den SINEC L1>Bus angeschlossen sein. Ein AG S5>100U k'nnen Sie Âber die Schnittstelle des
CP!521!SI als Slave an den SINEC!L1>Bus anschlie˚en wie im nßchsten Abschnitt beschrieben.
Informationen zur Funktionsweise des SINEC!L1 finden Sie im Handbuch SINEC !L1.
9.1
CP 521!SI an Busklemme BT 777 anschlie˚en
An den SINEC L1>Bus k'nnen ein Master und bis zu 30 Slaves angeschlossen werden.
FÂr jeden Teilnehmer > Master oder Slave > ist eine Busklemme BT 777 als Pegelumsetzer not>
wendig. Die DatenÂbertragung erfolgt dann Âber ein vieradriges, geschirmtes Kabel, das die
einzelnen Busklemmen miteinander verbindet.
Im folgenden ist die Anschlu˚technik CP 521!SI!R!Busklemme BT!777 beschrieben.
Tabelle 9.1 Pin>Belegung 25polige D>Sub>Buchse des CP 521 SI
Ansicht
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
10
23
11
24
12
25
13
* falls an Pin 13 eine Spannung von+24 V gegen GND (Pin 7) eingespeist wird
EWA 4NEB 812 6072>01a
Pin>Nr.
Signal>Name
>
1
2
TxD
3
RxD
4
RTS
5
CTS
6
DSR
7
GND
>
8
9
TTY IN+
TTY IN >
10
>
11
>
12
13
P24
>
14
>
15
>
16
17
20 mA
18
TTY OUT+
19
20 mA
20
DTR
TTY OUT >
21
>
22
>
23
>
24
>
25
Bedeutung
gesperrt
Sendedaten
Empfangsdaten
Sendeteil einschalten
Sendebereitschaft
Betriebsbereitschaft
Signalmasse (V.24)
gesperrt
TTY>Empfangsleitung+
TTY>Empfangsleitung >
gesperrt
gesperrt
+24 V fÂr aktive TTY
gesperrt
gesperrt
gesperrt
Stromquelle TTY *
TTY>Sendeleitung+
Stromquelle TTY *
Endgerßt betriebsbereit
TTY>Sendeleitung >
gesperrt
gesperrt
gesperrt
gesperrt
SINEC L1>Treiber
9>1
