3964(R)>Treiber
Datentransfer mit dem ebertragungsprotokoll 3964(R)
8.4
Die DatenÂbertragung wird eingeleitet durch einen Sende> oder Empfangsauftrag. Jeder Auftrag
wird mit bestimmten RÂck> oder Fehlermeldungen quittiertiert. In Abhßngigkeit vom erteilten
Auftrag kann man bestimmte Auftrags>Quittungen/Auftrags>RÂckmeldungen immer nur in
einem ganz bestimmten Programmzyklus im Anwenderprogramm abfragen.
Daten senden mit ebertragungsprotokoll 3964(R)
8.4.1
Prinzipieller Ablauf des Sendevorgangs aus Sicht des Anwenderprogramms
Der folgende Abschnitt beschreibt den prinzipiellen Ablauf des Sendevorgangs in der Funktions>
art ∫3964(R)>Treiber∫. AusfÂhrlich dargestellt ist der Aufbau der 8 Byte>Bl'cke, die
als Auftrag in den ebergabespeicher des CP!521!SI transferiert werden (PAA)
f
und
als Quittung aus dem ebergabespeicher des CP!521!SI gelesen werden (PAE).
f
Zur Erinnerung:
Das Transferieren von 8 Byte>Bl'cken in den ebergabespeicher und das Lesen von Quittungen aus
dem ebergabespeicher betrifft die Kommunikation zwischen CPU und CP!521!SI.
Die Kommunikation zwischen CPU, CP!521!SI und Peripheriegerßt k'nnen Sie durch das ∫Koordi>
nierungsbyte Senden∫ (KBS) kontrollieren.
Ablauf eines fehlerfreien Sendevorgangs
CPU
RAM
Anwender>
Programm
PAE
PAA

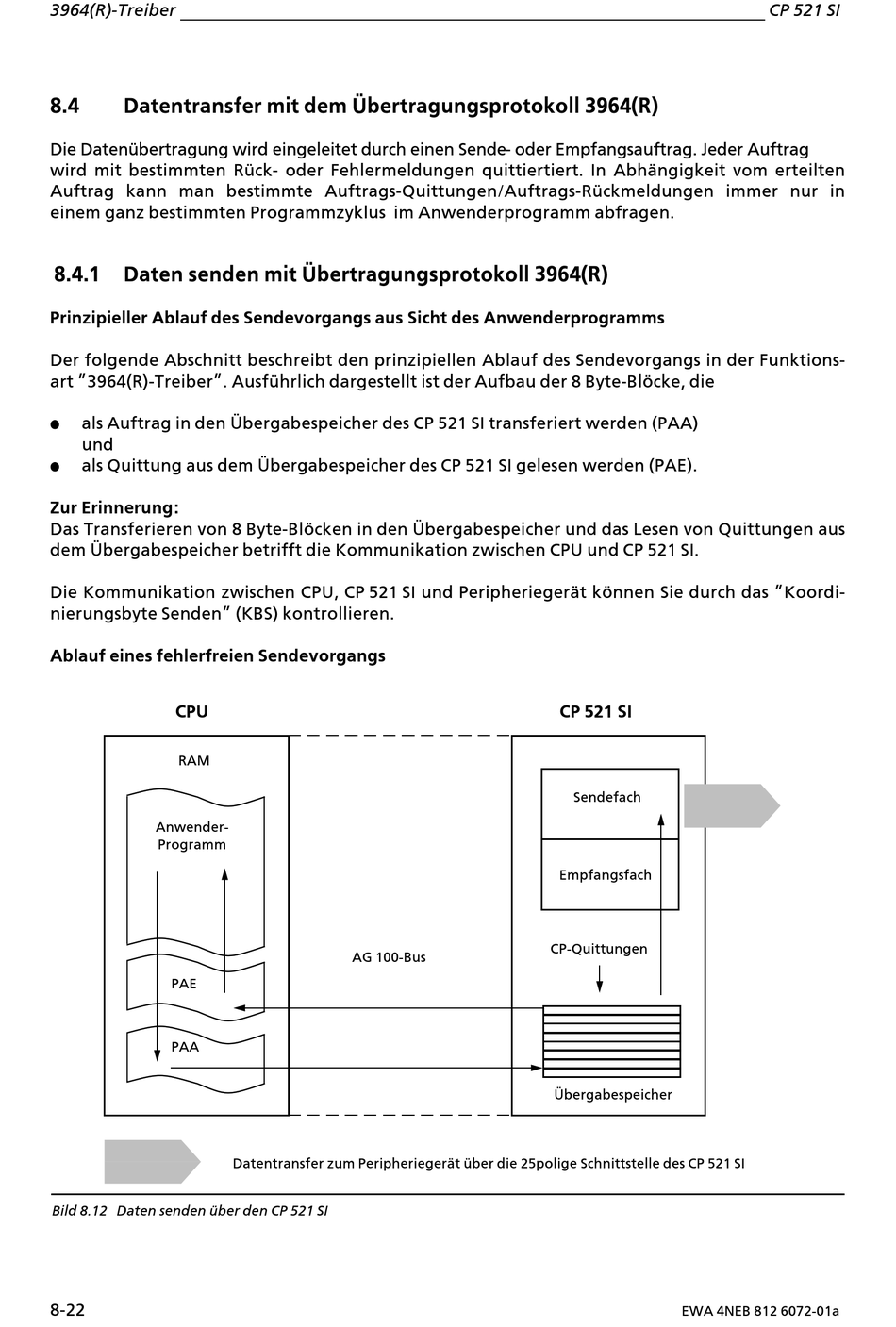

Bild 8.12 Daten senden Âber den CP 521!SI
8>22
AG 100>Bus
Datentransfer zum Peripheriegerßt Âber die 25polige Schnittstelle des CP 521 SI
CP 521 SI
Sendefach
Empfangsfach
CP>Quittungen
ebergabespeicher
EWA 4NEB 812 6072>01a
CP 521 SI
