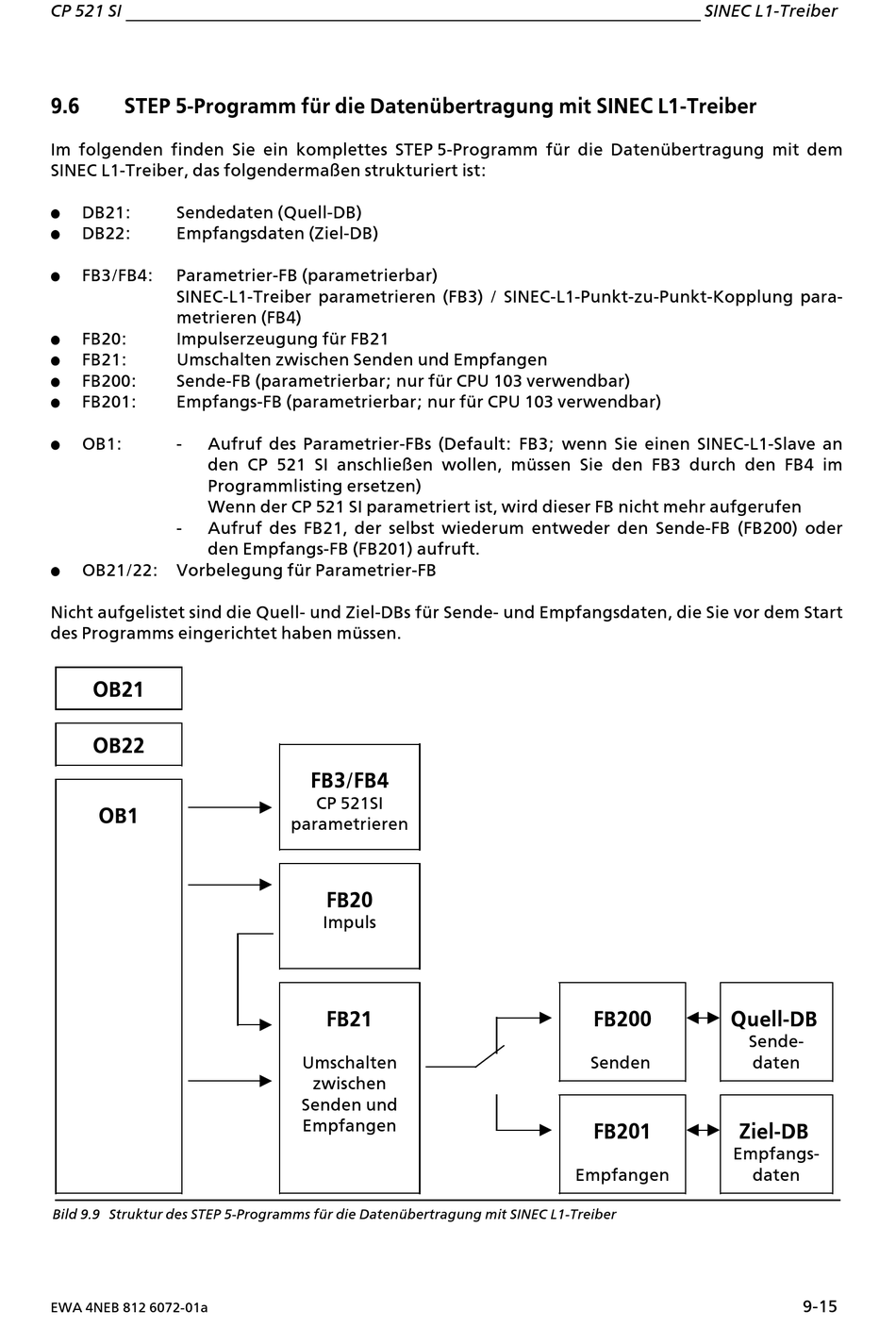

CP 521 SI
9.6
STEP!5>Programm fÂr die DatenÂbertragung mit SINEC!L1>Treiber
Im folgenden finden Sie ein komplettes STEP!5>Programm fÂr die DatenÂbertragung mit dem
SINEC!L1>Treiber, das folgenderma˚en strukturiert ist:
f
DB21:
Sendedaten (Quell>DB)
f
DB22:
Empfangsdaten (Ziel>DB)
f
FB3/FB4:
Parametrier>FB (parametrierbar)
SINEC>L1>Treiber parametrieren (FB3) / SINEC>L1>Punkt>zu>Punkt>Kopplung para>
metrieren (FB4)
f
FB20:
Impulserzeugung fÂr FB21
f
FB21:
Umschalten zwischen Senden und Empfangen
FB200:
Sende>FB (parametrierbar; nur fÂr CPU 103 verwendbar)
f
f
FB201:
Empfangs>FB (parametrierbar; nur fÂr CPU 103 verwendbar)
>
f
OB1:
Aufruf des Parametrier>FBs (Default: FB3; wenn Sie einen SINEC>L1>Slave an
den CP 521 SI anschlie˚en wollen, mÂssen Sie den FB3 durch den FB4 im
Programmlisting ersetzen)
Wenn der CP 521 SI parametriert ist, wird dieser FB nicht mehr aufgerufen
>
Aufruf des FB21, der selbst wiederum entweder den Sende>FB (FB200) oder
den Empfangs>FB (FB201) aufruft.
f
OB21/22: Vorbelegung fÂr Parametrier>FB
Nicht aufgelistet sind die Quell> und Ziel>DBs fÂr Sende> und Empfangsdaten, die Sie vor dem Start
des Programms eingerichtet haben mÂssen.
OB21
OB22
OB1
Bild 9.9 Struktur des STEP 5>Programms fÂr die DatenÂbertragung mit SINEC L1>Treiber
EWA 4NEB 812 6072>01a
FB3/FB4
CP 521SI
parametrieren
FB20
Impuls
FB21
Umschalten
zwischen
Senden und
Empfangen
SINEC L1>Treiber
FB200
Quell>DB
Senden
FB201
Ziel>DB
Empfangs>
Empfangen
Sende>
daten
daten
9>15
