CP 521 SI

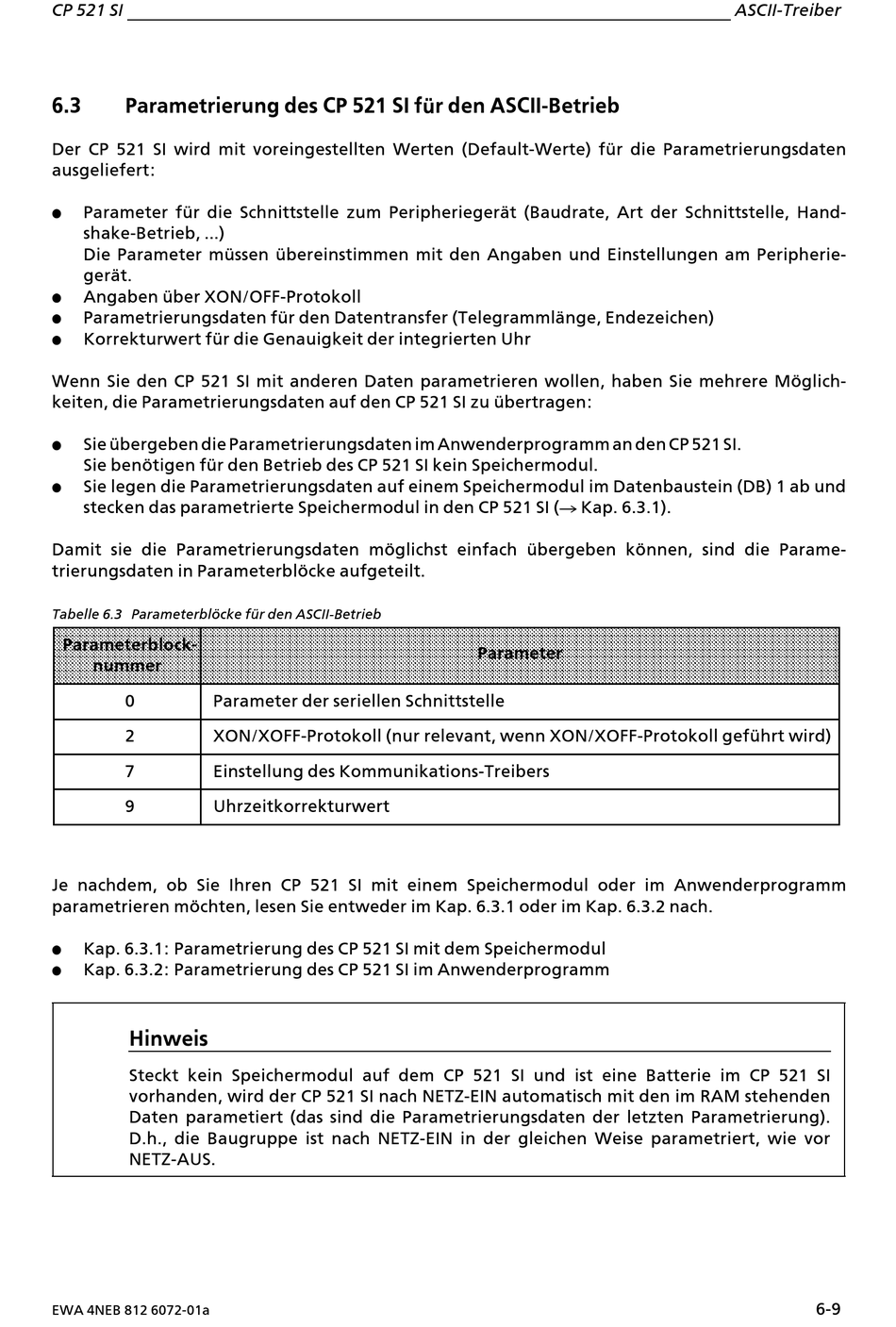

6.3 Parametrierung des CP 521 SI fÂr den ASCII>Betrieb
Der CP 521 SI wird mit voreingestellten Werten (Default>Werte) fÂr die Parametrierungsdaten
ausgeliefert:
f Parameter fÂr die Schnittstelle zum Peripheriegerßt (Baudrate, Art der Schnittstelle, Hand>
shake>Betrieb, ...)
Die Parameter mÂssen Âbereinstimmen mit den Angaben und Einstellungen am Peripherie>
gerßt.
Angaben Âber XON/OFF>Protokoll
f
Parametrierungsdaten fÂr den Datentransfer (Telegrammlßnge, Endezeichen)
f
f Korrekturwert fÂr die Genauigkeit der integrierten Uhr
Wenn Sie den CP 521 SI mit anderen Daten parametrieren wollen, haben Sie mehrere M'glich>
keiten, die Parametrierungsdaten auf den CP 521 SI zu Âbertragen:
Sie Âbergeben die Parametrierungsdaten im Anwenderprogramm an den CP
f
Sie ben'tigen fÂr den Betrieb des CP 521 SI kein Speichermodul.
f Sie legen die Parametrierungsdaten auf einem Speichermodul im Datenbaustein (DB) 1 ab und
stecken das parametrierte Speichermodul in den CP!521 SI (Æ Kap. 6.3.1).
Damit sie die Parametrierungsdaten m'glichst einfach Âbergeben k'nnen, sind die Parame>
trierungsdaten in Parameterbl'cke aufgeteilt.
Tabelle 6.3 Parameterbl'cke fÂr den ASCII>Betrieb
Parameterblock>
nummer
0 Parameter der seriellen Schnittstelle
2 XON/XOFF>Protokoll (nur relevant, wenn XON/XOFF>Protokoll gefÂhrt wird)
7 Einstellung des Kommunikations>Treibers
9 Uhrzeitkorrekturwert
Je nachdem, ob Sie Ihren CP 521 SI mit einem Speichermodul oder im Anwenderprogramm
parametrieren m'chten, lesen Sie entweder im Kap. 6.3.1 oder im Kap. 6.3.2 nach.
f Kap. 6.3.1: Parametrierung des CP 521 SI mit dem Speichermodul
Kap. 6.3.2: Parametrierung des CP 521 SI im Anwenderprogramm
f
Hinweis
Steckt kein Speichermodul auf dem CP 521 SI und ist eine Batterie im CP 521 SI
vorhanden, wird der CP 521 SI nach NETZ>EIN automatisch mit den im RAM stehenden
Daten parametiert (das sind die Parametrierungsdaten der letzten Parametrierung).
D.h., die Baugruppe ist nach NETZ>EIN in der gleichen Weise parametriert, wie vor
NETZ>AUS.
EWA 4NEB 812 6072>01a
Parameter
ASCII>Treiber
521 SI.
!
6>9
