CP 521 SI
4
Arbeitsweise
4.1
Allgemeine Arbeitsweise
Zur Erinnerung:
Der CP 521 SI ist mit drei Schnittstellen ausgestattet.
f
> Schnittstelle zum AG 100>Bus
> Modulschacht zur Aufnahme eines Speichermoduls
> Serielle Schnittstelle zum Datenaustausch mit dem Peripheriegerßt
f
Pro Steckplatz sind fÂr den CP 521 SI im Proze˚abbild der Ausgßnge (PAA) und im Proze˚>
abbild der Eingßnge (PAE) jeweils 8 Byte realisiert. Dabei werden Eingangs> und Ausgangs>
daten Âber denselben Adre˚bereich angesprochen.
S5>CPU
RAM
Anwender>
Programm
PAE
PAA

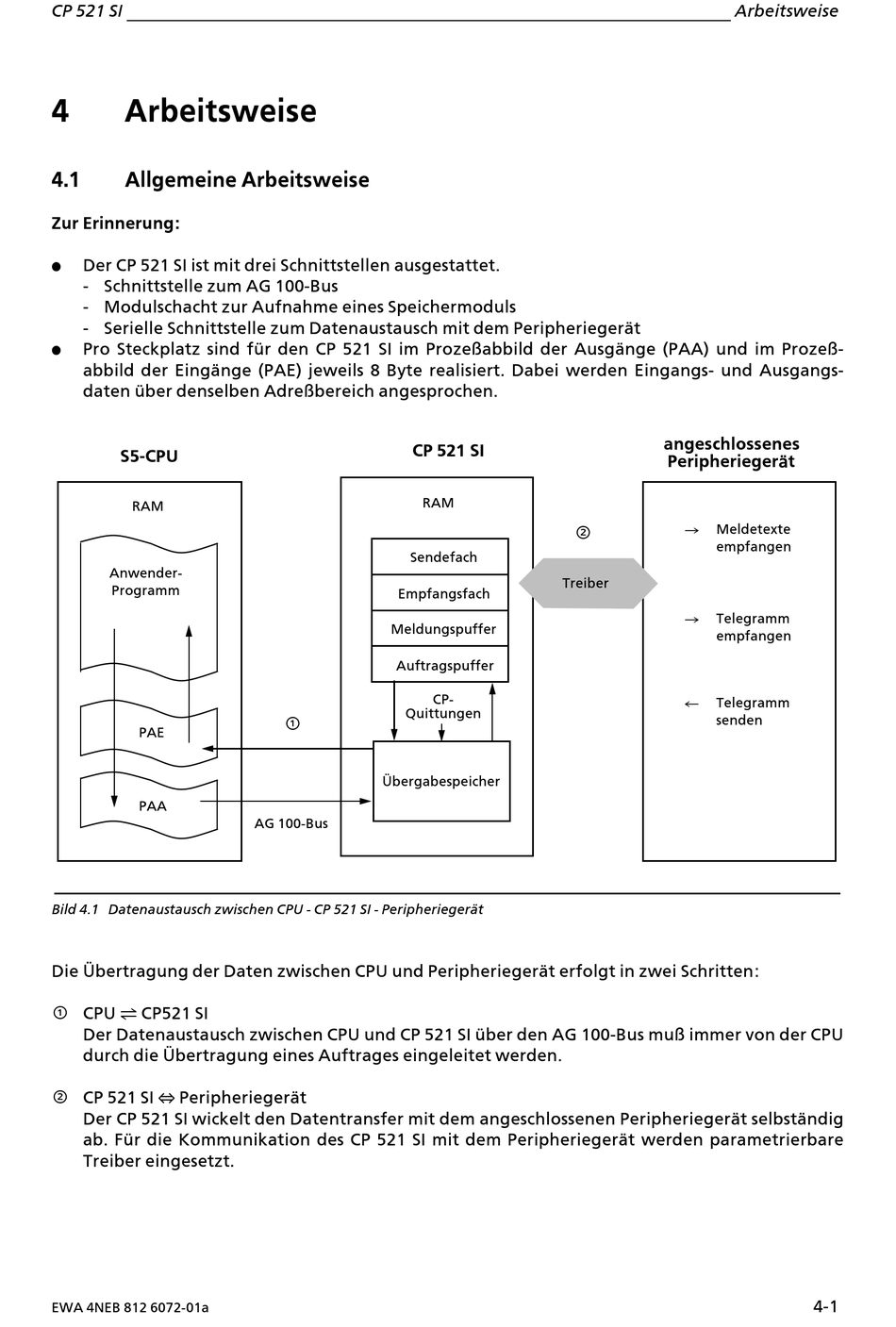

Bild 4.1 Datenaustausch zwischen CPU > CP 521 SI > Peripheriegerßt
Die ebertragung der Daten zwischen CPU und Peripheriegerßt erfolgt in zwei Schritten:
— CPU P CP521 SI
Der Datenaustausch zwischen CPU und CP 521 SI Âber den AG 100>Bus mu˚ immer von der CPU
durch die ebertragung eines Auftrages eingeleitet werden.
" CP 521 SI N Peripheriegerßt
Der CP 521 SI wickelt den Datentransfer mit dem angeschlossenen Peripheriegerßt selbstßndig
ab. FÂr die Kommunikation des CP 521 SI mit dem Peripheriegerßt werden parametrierbare
Treiber eingesetzt.
EWA 4NEB 812 6072>01a
CP 521 SI
RAM
Sendefach
Empfangsfach
Meldungspuffer
Auftragspuffer
Quittungen
—
ebergabespeicher
AG 100>Bus
"
Treiber
CP>
Arbeitsweise
angeschlossenes
Peripheriegerßt
Æ
Meldetexte
empfangen
Æ
Telegramm
empfangen
¨
Telegramm
senden
4>1
