Parametrierung Des Cp 521 Si Fâr Den Interpretierenden Modus Des; Erlßuterung - Siemens SIMATIC S5 CP 521 SI Handbuch

ASCII>Treiber
Wir empfehlen folgende Vorgehensweise:
1. Am PG in den DB1 die Parametrierungsdaten eingeben und mit ausreichenden Kommentaren
versehen (KC=...).
2. Im DB1 auf Diskette oder Festplatte abspeichern.
3. DB1 auf Speichermodul Âbertragen.

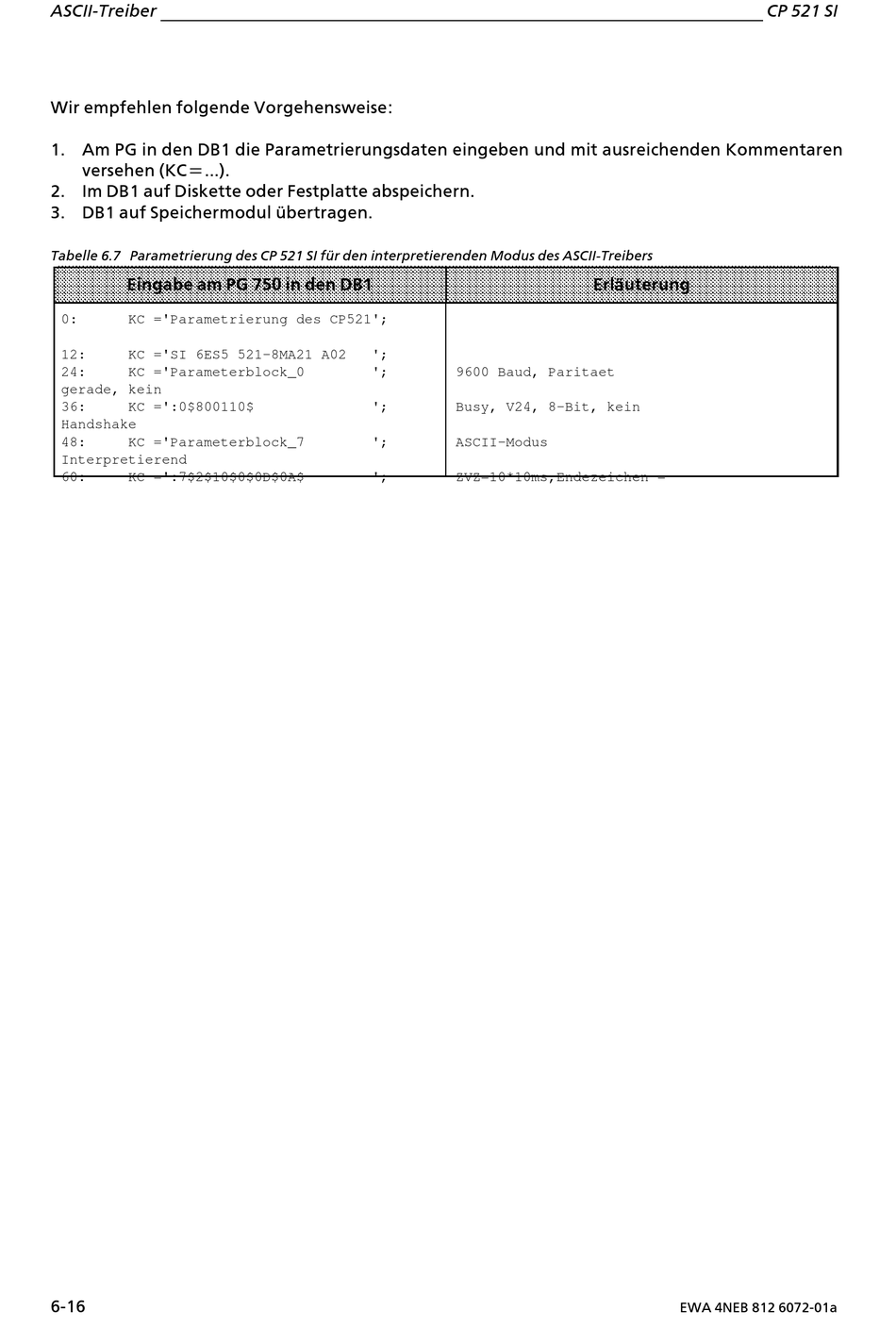

Tabelle 6.7 Parametrierung des CP 521 SI fÂr den interpretierenden Modus des ASCII>Treibers
Eingabe am PG 750 in den DB1
0: KC ='Parametrierung des CP521';
12: KC ='SI 6ES5 521-8MA21 A02
24: KC ='Parameterblock_0
gerade, kein
36: KC =':0$800110$
Handshake
48: KC ='Parameterblock_7
Interpretierend
60: KC =':7$2$10$0$0D$0A$
6>16
';
'; 9600 Baud, Paritaet
'; Busy, V24, 8-Bit, kein
'; ASCII-Modus
'; ZVZ=10*10ms,Endezeichen =
Erlßuterung
EWA 4NEB 812 6072>01a
CP 521 SI
