3964(R)>Treiber
8.6
STEP 5>Programme fÂr die DatenÂbertragung mit 3964(R)>Treiber
In diesem Abschnitt finden Sie ein komplettes STEP 5 >Programm fÂr die DatenÂbertragung mit
dem 3964(R)>Treiber.
f
DB21:
Sendedaten (Quell>DB)
f
DB22:
Empfangsdaten (Ziel>DB)
f
FB3:
Parametrier>FB (parametrierbar)
f
FB20:
Impulserzeugung fÂr den FB21
FB21:
Umschalten zwischen Senden und Empfangen
f
f
FB200:
Sende>FB (parametrierbar; nur fÂr CPU 103 verwendbar)
f
FB201:
Empfangs>FB (parametrierbar; nur fÂr CPU 103 verwendbar)
>
f
OB1:
Aufruf des Parametrier>FBs
Wenn der CP 521 SI parametriert ist, wird dieser FB nicht mehr aufgerufen
>
Aufruf des FB21, der selbst wiederum entweder den Sende>FB (FB200) oder
den Empfangs>FB (FB201) aufruft.
f
OB21/21: Vorbelegung fÂr Parametrier>FB
OB21
OB22
OB1

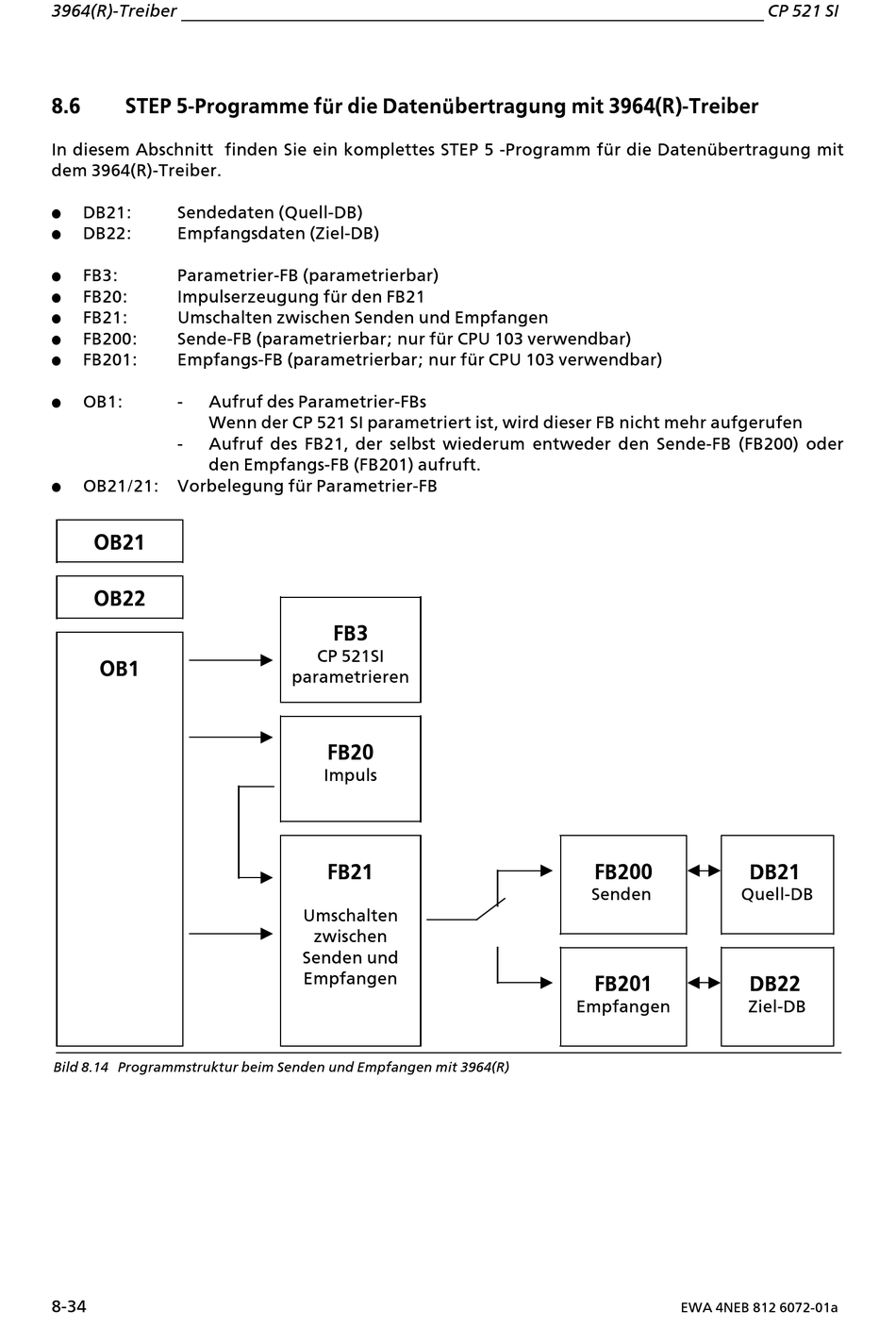

Bild 8.14 Programmstruktur beim Senden und Empfangen mit 3964(R)
8>34
FB3
CP 521SI
parametrieren
FB20
Impuls
FB21
Umschalten
zwischen
Senden und
Empfangen
FB200
Senden
Quell>DB
FB201
Empfangen
EWA 4NEB 812 6072>01a
CP 521 SI
DB21
DB22
Ziel>DB
