3964(R)>Treiber

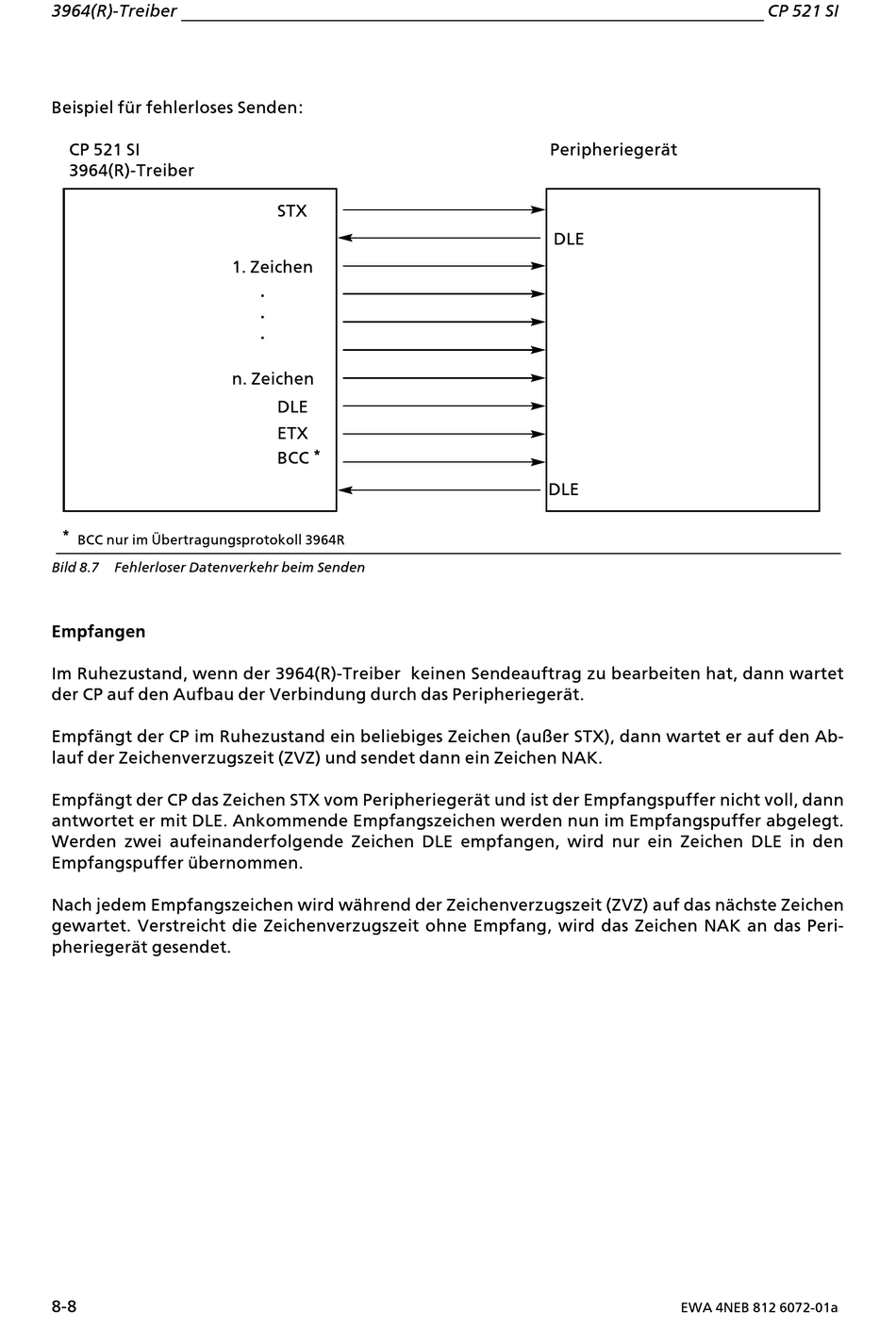

Beispiel fÂr fehlerloses Senden:
CP!521!SI
3964(R)>Treiber
* BCC nur im ebertragungsprotokoll 3964R
Bild 8.7
Fehlerloser Datenverkehr beim Senden
Empfangen
Im Ruhezustand, wenn der 3964(R)>Treiber keinen Sendeauftrag zu bearbeiten hat, dann wartet
der CP auf den Aufbau der Verbindung durch das Peripheriegerßt.
Empfßngt der CP im Ruhezustand ein beliebiges Zeichen (au˚er STX), dann wartet er auf den Ab>
lauf der Zeichenverzugszeit (ZVZ) und sendet dann ein Zeichen NAK.
Empfßngt der CP das Zeichen STX vom Peripheriegerßt und ist der Empfangspuffer nicht voll, dann
antwortet er mit DLE. Ankommende Empfangszeichen werden nun im Empfangspuffer abgelegt.
Werden zwei aufeinanderfolgende Zeichen DLE empfangen, wird nur ein Zeichen DLE in den
Empfangspuffer Âbernommen.
Nach jedem Empfangszeichen wird wßhrend der Zeichenverzugszeit (ZVZ) auf das nßchste Zeichen
gewartet. Verstreicht die Zeichenverzugszeit ohne Empfang, wird das Zeichen NAK an das Peri>
pheriegerßt gesendet.
8>8
STX
1. Zeichen
.
.
.
n. Zeichen
DLE
ETX
*
BCC
Peripheriegerßt
DLE
DLE
