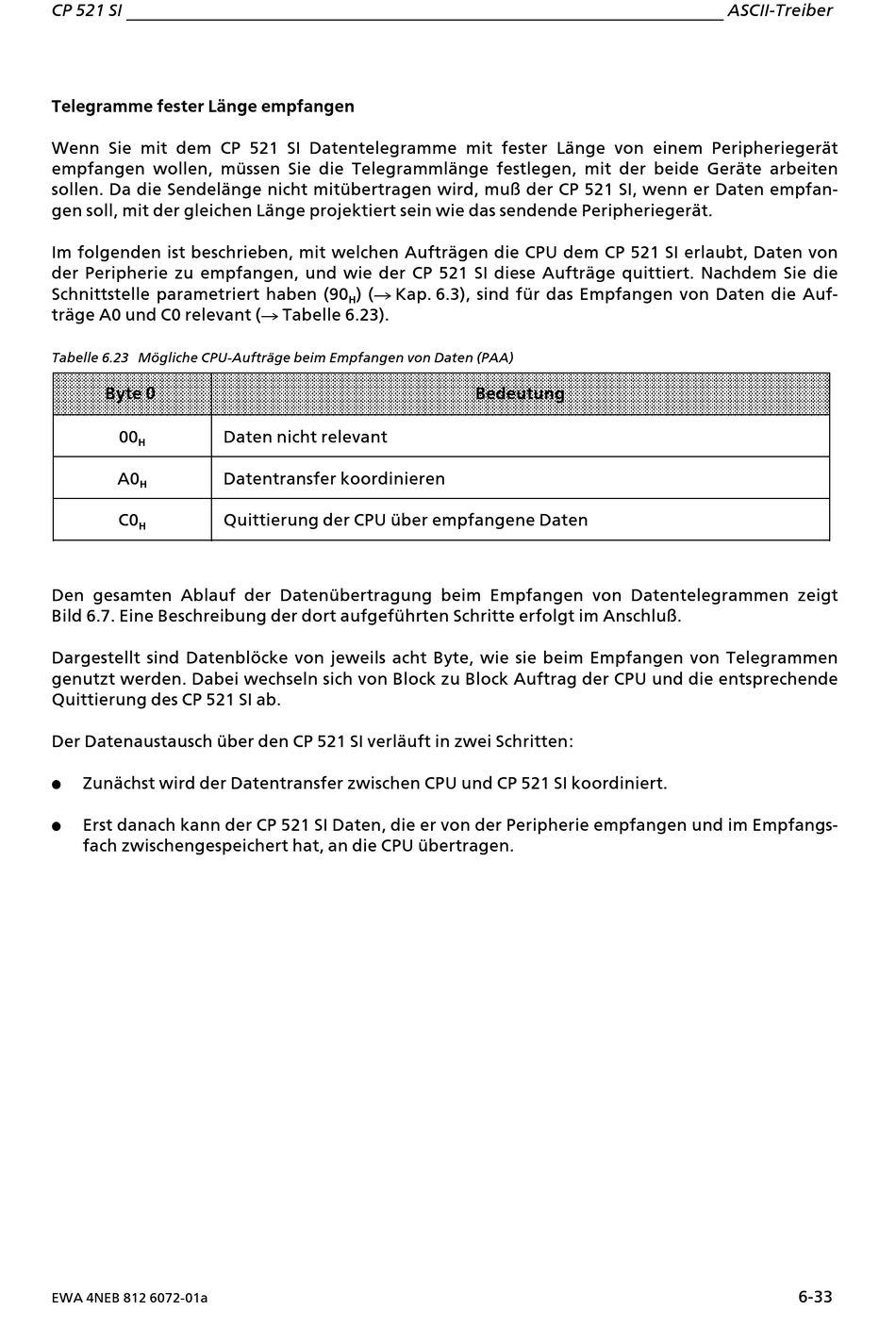

CP 521 SI
Telegramme fester Lßnge empfangen
Wenn Sie mit dem CP 521 SI Datentelegramme mit fester Lßnge von einem Peripheriegerßt
empfangen wollen, mÂssen Sie die Telegrammlßnge festlegen, mit der beide Gerßte arbeiten
sollen. Da die Sendelßnge nicht mitÂbertragen wird, mu˚ der CP 521 SI, wenn er Daten empfan>
gen soll, mit der gleichen Lßnge projektiert sein wie das sendende Peripheriegerßt.
Im folgenden ist beschrieben, mit welchen Auftrßgen die CPU dem CP 521 SI erlaubt, Daten von
der Peripherie zu empfangen, und wie der CP 521 SI diese Auftrßge quittiert. Nachdem Sie die
Schnittstelle parametriert haben (90
trßge A0 und C0 relevant (Æ!Tabelle!6.23).
Tabelle 6.23 M'gliche CPU>Auftrßge beim Empfangen von Daten (PAA)
Byte 0
00
H
A0
H
C0
H
Den gesamten Ablauf der DatenÂbertragung beim Empfangen von Datentelegrammen zeigt
Bild!6.7. Eine Beschreibung der dort aufgefÂhrten Schritte erfolgt im Anschlu˚.
Dargestellt sind Datenbl'cke von jeweils acht Byte, wie sie beim Empfangen von Telegrammen
genutzt werden. Dabei wechseln sich von Block zu Block Auftrag der CPU und die entsprechende
Quittierung des CP 521 SI ab.
Der Datenaustausch Âber den CP 521 SI verlßuft in zwei Schritten:
Zunßchst wird der Datentransfer zwischen CPU und CP 521 SI koordiniert.
f
f
Erst danach kann der CP 521 SI Daten, die er von der Peripherie empfangen und im Empfangs>
fach zwischengespeichert hat, an die CPU Âbertragen.
EWA 4NEB 812 6072>01a
) (Æ!Kap.!6.3), sind fÂr das Empfangen von Daten die Auf>
H
Daten nicht relevant
Datentransfer koordinieren
Quittierung der CPU Âber empfangene Daten
Bedeutung
ASCII>Treiber
6>33
